CST基礎034-波導端口設置

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

波導端口設置操作命令：Simulation > Sources and Loads > Waveguide Port。

假設Waveguide Port是無限長的波導上給定的Mode，用來激勵電磁場。相比離散端口(Discrete Port)，波導端口可以提供很好的模式匹配，因此能提供更高的精度。Coaxial結構以及Microstrip、Strip結構都可以設置波導端口。設置同軸線端口如下圖所示，將同軸線外導體(Ground)橫截面通過Pick Face選中，然后設置Port即可。對于微帶線和帶狀線結構，需要根據電介質和Line Width計算合適的端口尺寸。

CST支持自動計算Waveguide PortR寸的Macro。請參照下列路徑: Macro > Solver Ports > Calculate Port Extension Coefficient

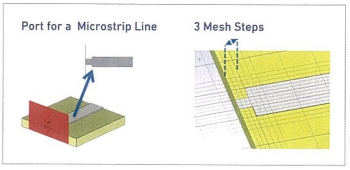

設置Waveguide Port時需要注意的是Port后面具有相同介質、相同結構的網格至少需要三個網格步長。
