CST基礎019-創建局部坐標系
來源：小編
更新時間：2024-06-16
閱讀：
CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。
使用和創建局部坐標系（Local WCS）操作命令：Modeling > WCS > Local WCS。
CST默認使用X/Y/Z的Cartesian全局坐標系。此外，還提供便于建模的局部坐標系(Working Coordinate Systems，WCS)。Local WCS坐標系由U/V/W軸構成，可以移動和旋轉到所需的位置。換句話說，利用局部坐標系可以在所需的空間和角度設置新的原點進行建模，有助于各種建模和設置。
對齊WCS：通過Pick功能預先選擇點，邊，面后，點擊Align WCS圖標可以對Local坐標系進行對齊。

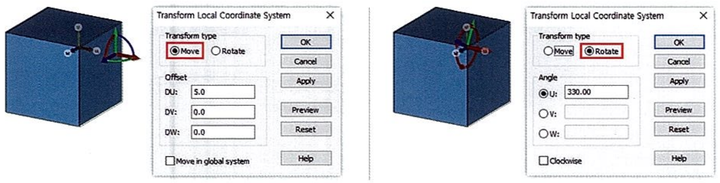

變換WCS：通過Transform WCS功能可以移動或旋轉Local坐標系。該過程中可以將Local坐標系變更到不同的位置，有助于創建各種Model。
