編者：Cable to 3D是一個實用、有趣的新功能。
CST的Cable工作室非常適合做EMC和信號完整性方面的仿真，可以快速、便捷地創建cable模型，在提升仿真效率的前提下，保證高精度的仿真結果。
CST2023版本的Cable工作室有了以下新的變化：
用戶可以在3D環境下創建cable端口，從而減少原理圖的引腳數量，并且操作習慣更貼近3D建模。
Cable仿真(S參數)可采用特定的瞬態激勵，可以直接在3D環境求解，不需在原理圖里面添加激勵信號。
Cable仿真結果直接顯示在3D導航樹中。
支持MPI、DC等高性能計算，從而獲得更快的仿真速度。
可以利用Cable工作室直接生成cable的3D模型。
可以在Cable上直接添加current monitor，直接得到差模、共模電流大小。
這次，重點給大家介紹Cable to 3D功能。

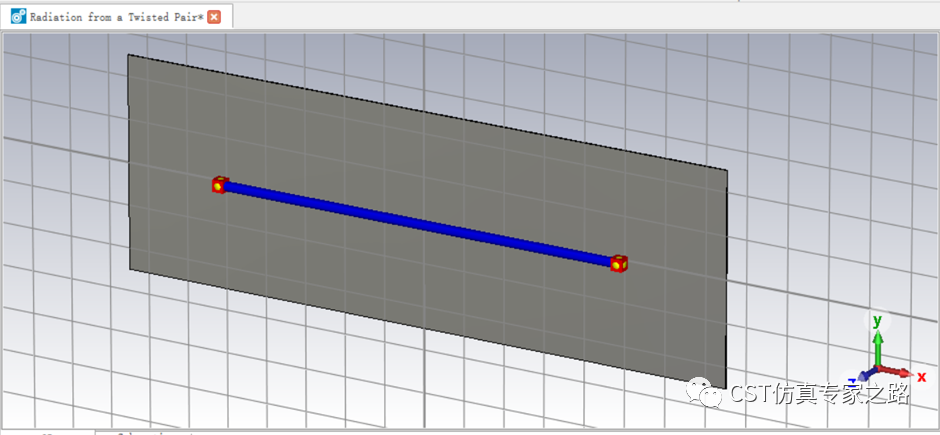

1、首先使用CST Cable工作室創建cable的2D模型，方法和老版本沒有區別，這里我們直接從模型庫里調用一個創建好的雙絞線模型。

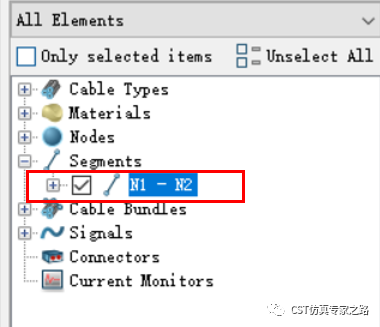

2、勾選Segment。

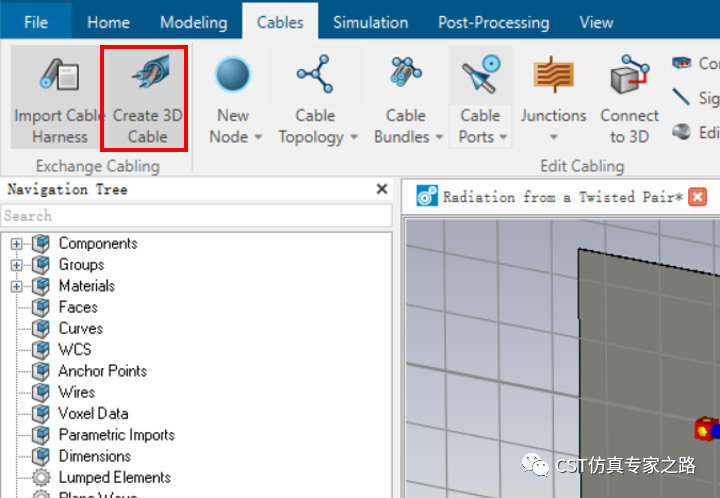

3、點擊Create 3D Cable。

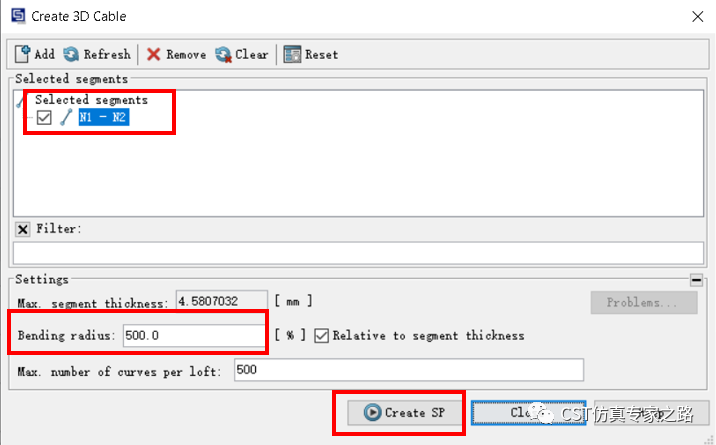

4、點擊Refrensh后，選擇selected segment。如果cable的轉彎角度接近直角，可以修改Bending radius的值，減小轉彎半徑。點擊Create SP。

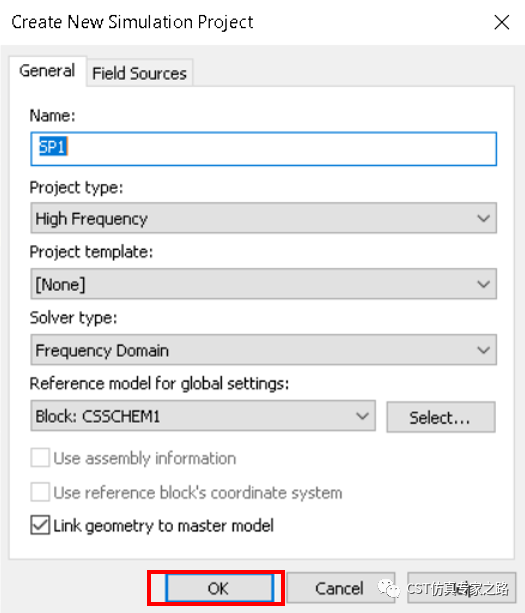

5、點擊OK。

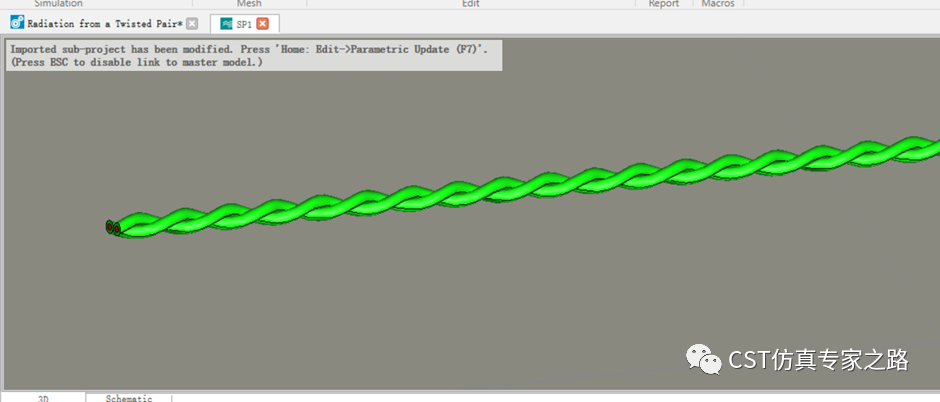

6、雙絞線的3D模型創建完成。
使用該功能，不僅能夠創建雙絞線，單線、屏蔽線及復雜電纜的3D模型都可以創建。
