CST基礎021-分離實體 Separate Shape 操作

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

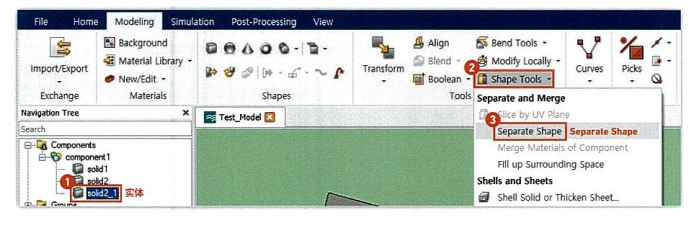

Modeling時偶爾會發生實際上不是同一個整體的兩個物體在同一個名稱下的情形，可能是因為對Model進行slice或用戶錯誤按下Add而導致的?？梢酝ㄟ^Separate Shape功能，將這兩個不相關的物體進行剝離。具體操作命令為：Modeling > Tools > Shape Tools > Separate Shape。

如上圖所示，名為“Solid2_1”的物體由三部分不相關的物體組成，同在“Solid2_1”這一個名稱下。將這三個物體分離的方法如下圖所示。

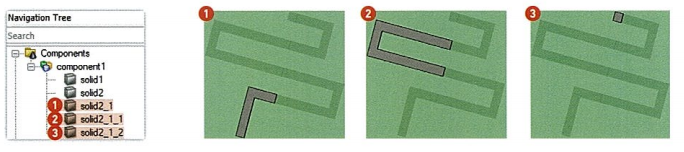

可以看到通過Separate Shape功能，“Solid2_1”名稱下的Model剝離成不同名稱的三個物體。
