ESD靜電原理及整改建議
ESD抗擾度測試實質
從ESD測試配置可以看出，在進行ESD測試時，需要將靜電槍的接地線接至參考接地板（參考接地板接安全地），EUT放置于參考接地板之上（通過臺面或0.1m高的支架），靜電放電槍頭指向EUT中各種可能會被手觸摸到的部位或水平耦合板和垂直耦合板，就決定了ESD測試時一種以共模為主的抗擾度測試，因為ESD最終總要流向參考接地板。
ESD干擾原理也可以從兩方面來講。首先，當靜電放電現象發生在EUT中被測部位時，伴隨著ESD放電電流也將產生，分析這些ESD放電電流波形的上升沿時間會在1ns以下，這意味著ESD是一種高頻現象。ESD 電流路徑與大小不但由EUT內部實際連接關系（這部分連接主要在電路原理圖中體現）決定，而且還會受這種分布參數的影響。
事實上，在施加靜電的過程中，會產生多種電容，比如放電點與內部電路之間的寄生電容、電纜與參考接地板之間的電容、和EUT殼體與參考接地板之間的電容等等。這些電容的大小都會影響各條路徑上的ESD電流大小。設想一下，如果有一條ESD電流路徑包含了產品內部工作電路，那么該產品在進行ESD測試時受ESD的影響就會很大；反之則更容易通過ESD測試?？梢?，如果產品的設計能夠避免ESD共模電流流過產品內部電路，那么這個產品的抗ESD干擾的設計是成功的，ESD抗擾度測試實質上包含了一個瞬態共模電流（ESD電流）流過產品。
靜電放電可能產生的損壞和故障
①穿透元器件內部薄的絕緣層，損毀MOSFET和CMOS
的元器件柵極；
②CMOS器件中的觸發器鎖死；
③短路反偏的PN結；
④短路正向偏置的PN結；
⑤熔化有源器件內部的焊接線或鋁線。
防護建議

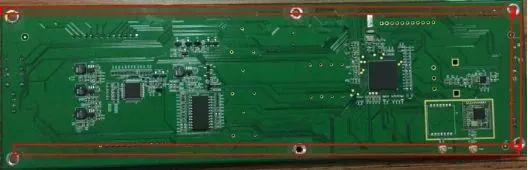

（1）PCB周圍的做一圈環地作為電源地（如下圖所示），其它走線在內側。
（2）數字地和電源地進行隔離處理（加10nF電容）。
（3）地盡量完整，如果條件允許的話，主芯片的地盡量不要分割，接地導體的電連續性設計對提高系統的抗ESD能力極為重要。
（4）對于PCB上的金屬體，一定要直接或間接地接到地平面上，不要懸空。另外，對于較敏感的電路或芯片，在布局時盡量遠離ESD放電點。
（5） 針對比較敏感的電路或芯片，在信號線上加瞬態抑制保護器件進行保護，可以先預留保護器件的位置。
①：USB口（兩根信號線和一根電源線一根地線），防護方案：
封裝SOT-143，電壓5V
②：DC 5V電源口正對地加雙向保護器件（電壓6V，封裝SOD-214AA，功率720W）
③：復位芯片：復位信號對地加超低容值ESD（電壓5V，容值小于1pF，封裝0402），上拉3.3V對地加低容值ESD（電壓5V，容值10pF，封裝0402）。
④：Flash芯片：1、2、3、5、6、7腳對地加超低容值ESD（電壓5V，容值小于1pF，封裝0402），8腳（電源腳）對地加低容值ESD（電壓5V，容值10pF，封裝0402）
⑤：觸摸IC：9、10、17、18腳對地加超低容值ESD（電壓5V，容值小于1pF，封裝0402）
⑥：旋鈕：信號口對地加低容值ESD（電壓5V，容值10pF，封裝0402）
⑦：顯示部分：信號口對地留ESD位置（電壓5V，容值10pF，封裝0402）
⑧：溫度采集IC：信號口對地加超低容值ESD（電壓5V，容值小于 1pF，封裝0402）
