ESD靜電保護（ESD器件保護原理及選型）

來源：EMC容冠電磁更新時間：2024-07-21 閱讀：

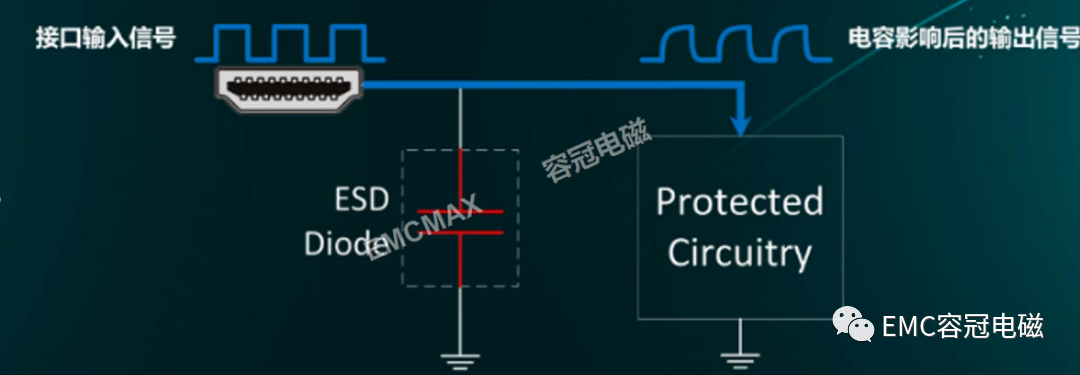

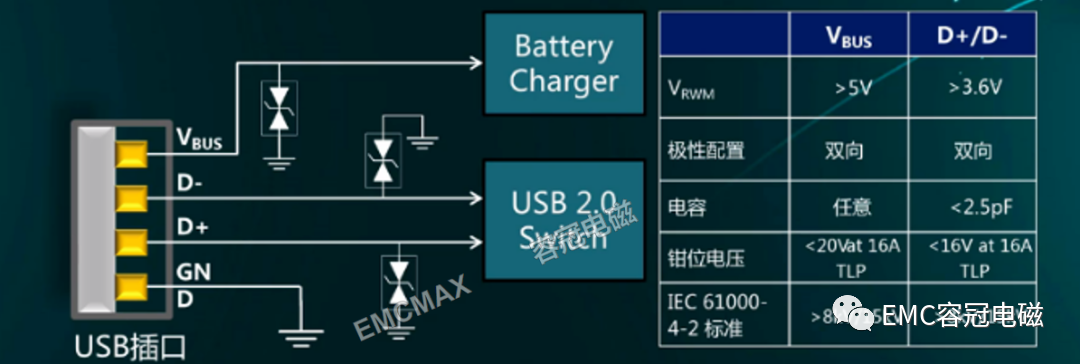

通常情況ESD保護電路如下

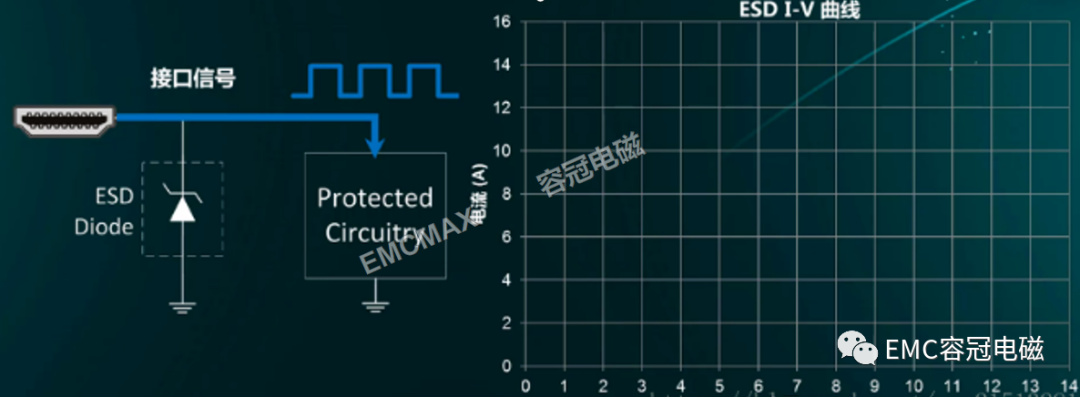

當系統沒有干擾，正常工作時，ESD器件可以忽略，幾乎不起作用

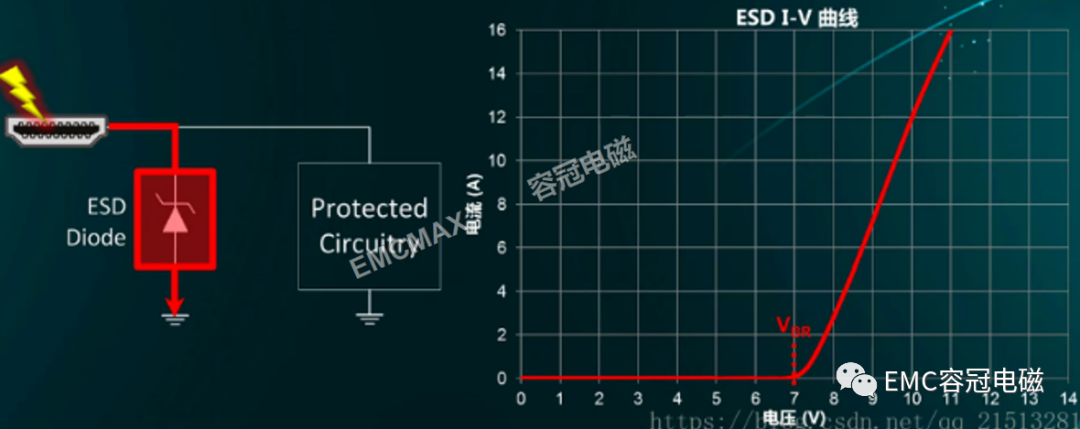

當外部接口電壓超過ESD器件的擊穿電壓（VBR）,ESD器件開始起作用，并將電流分流到地。

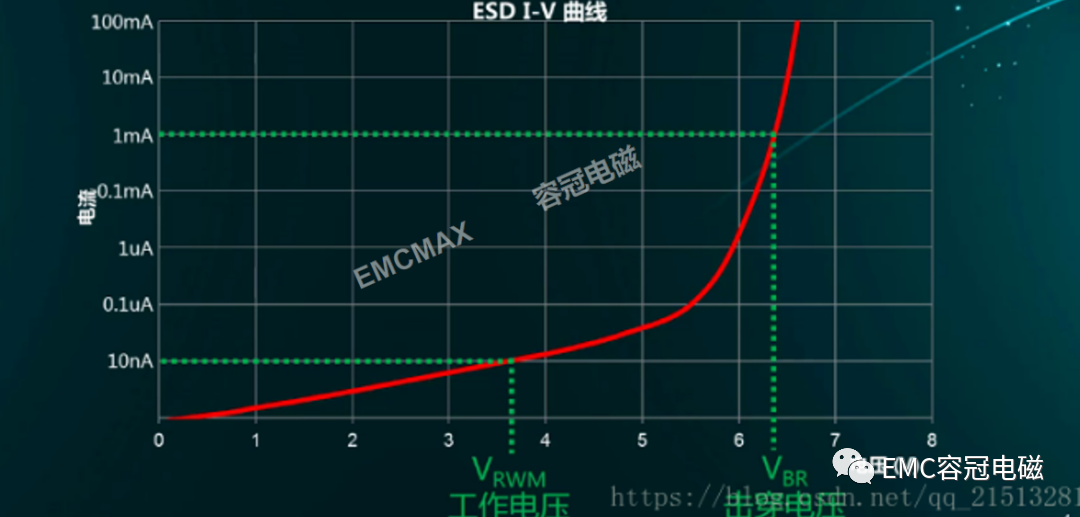

實際ESD器件的工作電壓（VRWM）與擊穿電壓（VBR）的區別，選擇ESD器件應該選擇系統工作電壓小于ESD器件的工作電壓（VRWM），例如系統是0~5V，那么我們應該選擇工作電壓（VRWM）大于5V的TVS。

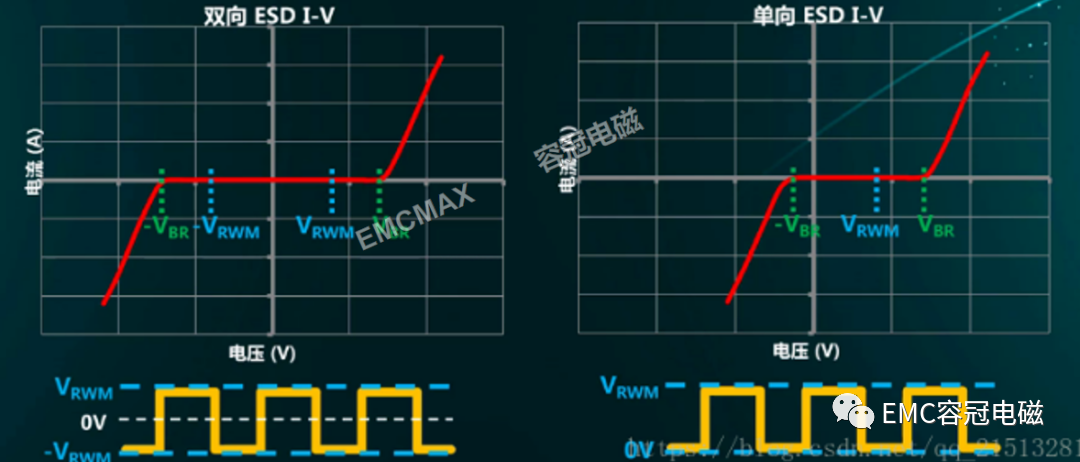

單向ESD器件和雙向ESD器件，雙向ESD器件可以通過正負擊穿電壓（VBR）的信號，而單向ESD器件只可以通過正擊穿電壓（VBR）的信號，如果通過負的就會造成ESD器件擊穿。

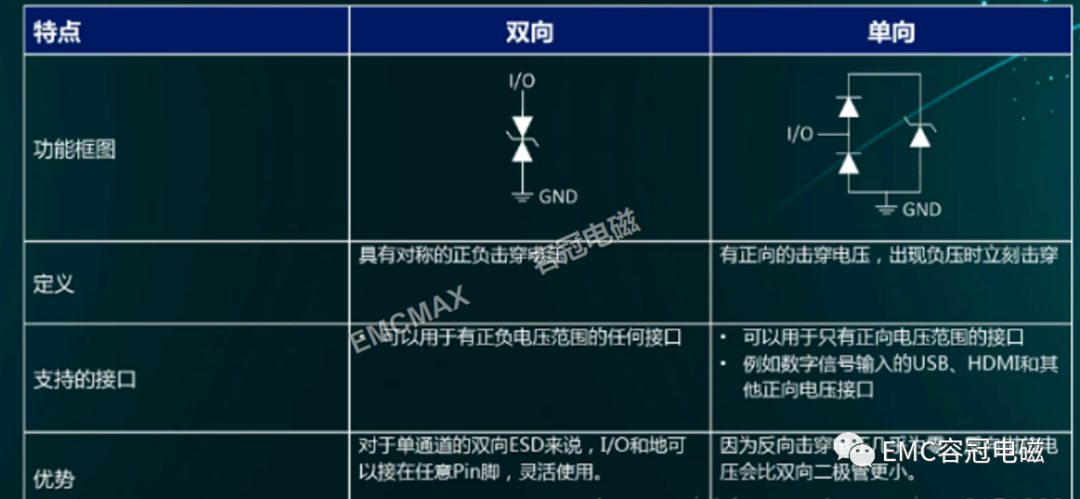

雙向ESD器件和單向ESD器件的特點，單向ESD器件對于負壓的保護更好。

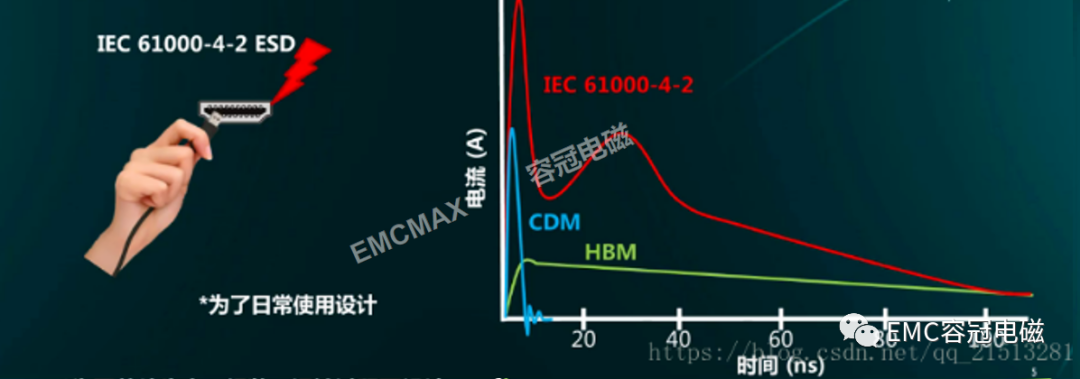

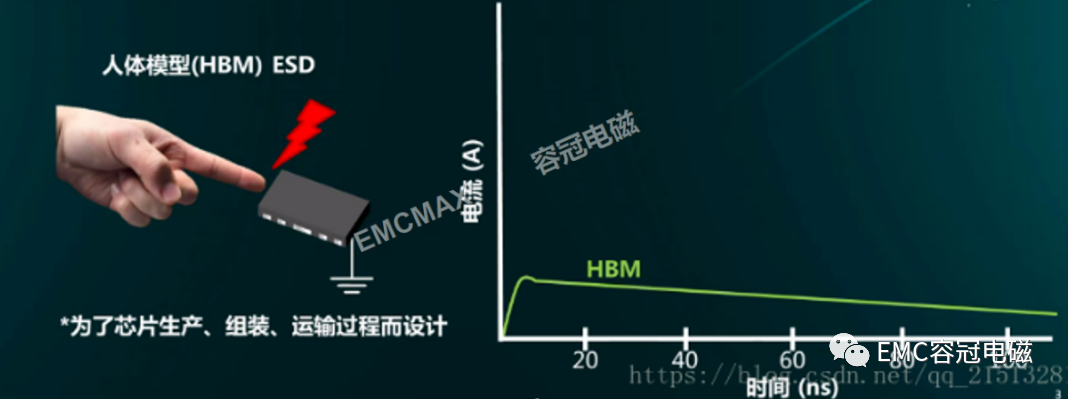

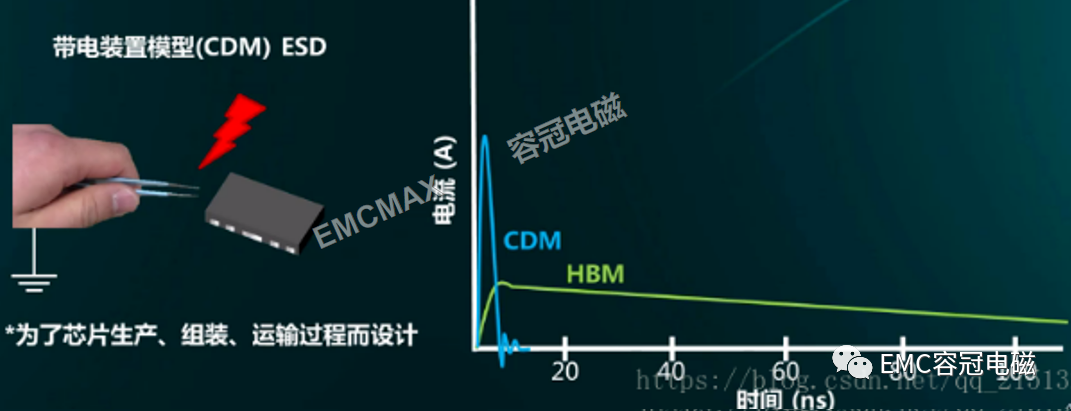

幾種ESD模型及其放電曲線。

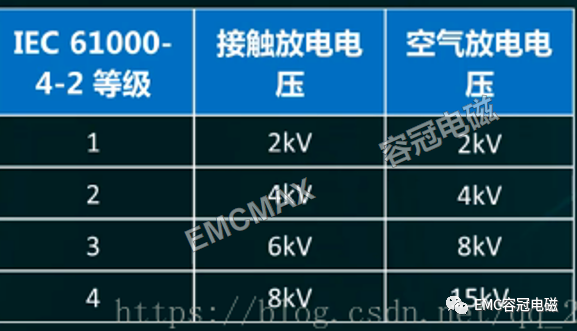

IEC 61000-4-2等級為日常接觸等級，正常分為四級

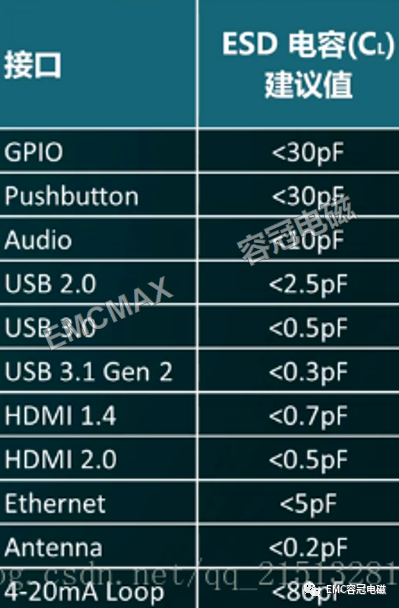

但是ESD器件符合IEC 61000-4-2時，只代表ESD器件本身的防護，不代表后級電路能承受相應的沖擊。鉗位電壓是衡量ESD器件保護電路系統的能力。鉗位電壓即當外部受到沖擊，后級電路通過ESD器件后受到的沖擊。如圖紅色為沖擊，藍色為沖擊過ESD器件后的鉗位電壓。我們可以根據自己系統需求選擇鉗位電壓。
