仿真錯誤： discrete edge port 1 is at least partially outside the calculation domain

小弟打算在CST中建立一個虛擬場景, 然后通過CUDA C++程序復制一個相同的場景進行ray tracing電磁場的計算
這個虛擬場景在cst中很簡單,一個 半波dipole天線, 一個遠場的solid block,材料為glass.

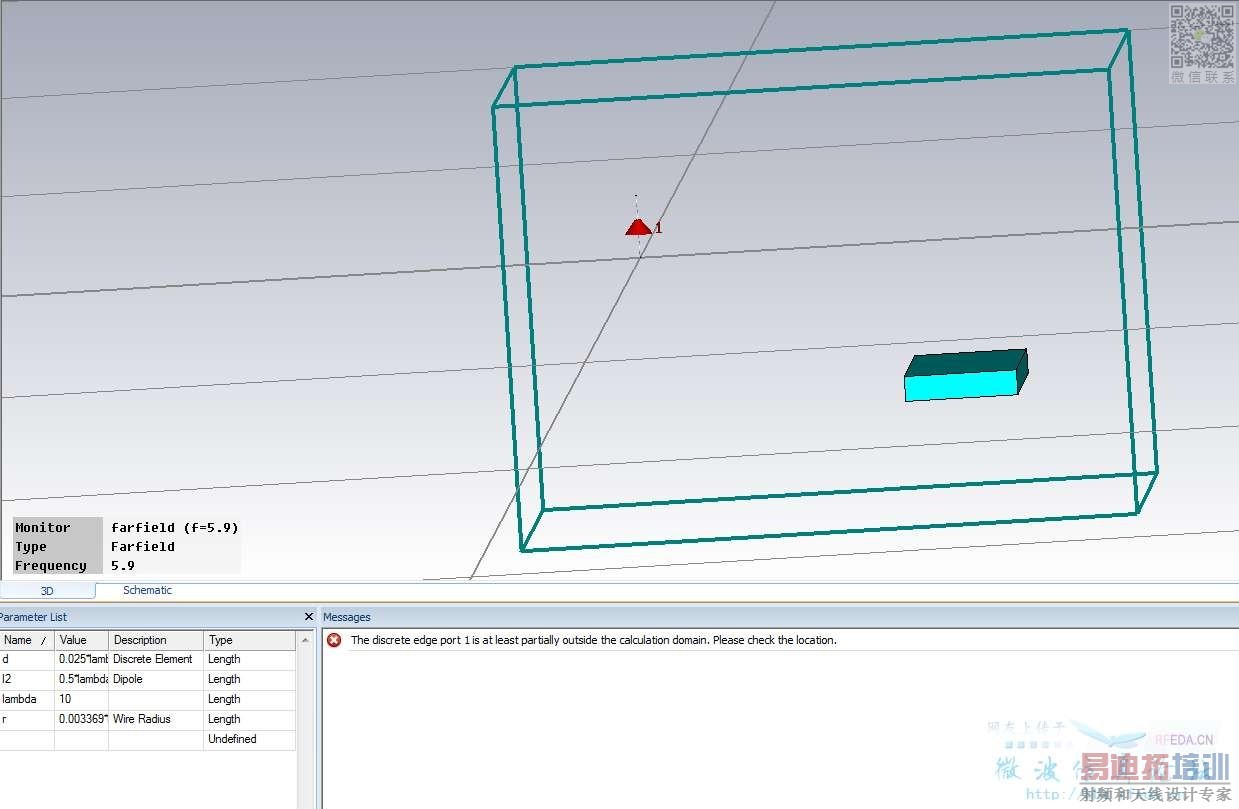

dipole單獨仿真的時候一切正常.結果也ok. 但是當加入這個solid之后, 出現如下錯誤:
discrete edge port 1 is at least partially outside the calculation domain. Please check the location.
想請教前輩們, 這個問題是什么引起的? 應該如何解決呢?
ps: 仿真參數
頻率3-8GHz, 邊界open add space, 單位 mm, 背景normal, 邊界距離0, port為discrete port (dipole)
dipole材料為PEC, Solid材料為Glass lossless.

只看描述分析不出來，基本屬于算命貼。飄走……

是不是設置了對稱面 把對稱陣子 弄求解區域外面了

離散端口沒有設置在仿真區域內

感謝小編拉人氣

是的 修改了默認的對稱面之后 錯誤就不再出現了

多謝　
把原來默認的對稱面去掉以后, 就可以開始仿真了. 不過...三次都是到100%之后, cst無響應 等了很久也沒有出來最終的結果. 不知道是不是因為設置的仿真頻率和mesh density有關?
