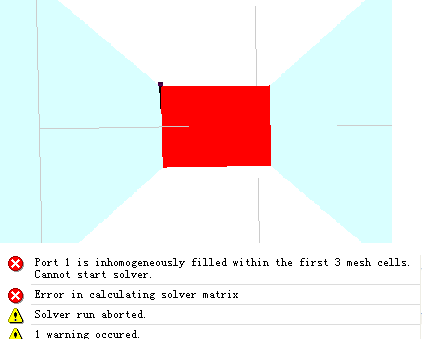

兩邊藍色的是無厚度的PEC，PORT是在HFSS畫好的平面（模型是從HFSS導入CST的）。2006CST的無厚度設置（PBA accelerration）也設了。結果在求解時出現了這樣的錯誤，請問各位CST大俠問題應該出在哪，是端口處網格刨分的問題嗎？我是為了對比下CST和HFSS的仿真寬帶結構的問題。CST剛用，還請各位拔刀相助！嘿嘿！感謝！
后來改用離散端口問題就解決了，仿出的結果和HFSS的結果差不多！但CST里不是可以通過waveport——Free normal position（Please activate this button to define an internal port）來設置結構內部端口的嘛，怎么會出現上面的錯誤？
沒試過這樣設置端口。
不知道什么原因
有點象說端口小了，樓主可以試著把網格改密，看能不能算。
問題可能出現在"無厚度的PEC",把無厚度的PEC變成有厚度,而且厚度還不能太小
