CST中number of modes怎么計算？

---

CST中number of modes怎么計算?

舉個簡單的T型波導例子。

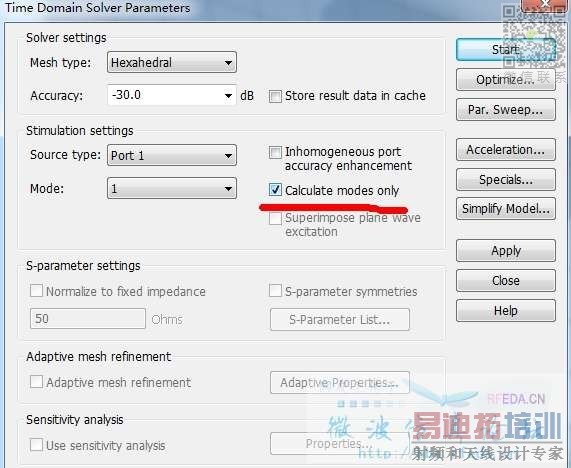

主要方法有：1：直接在求解器中計算模式，見圖1

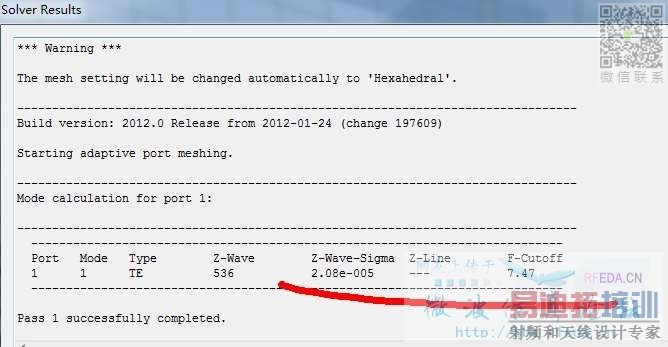

然后計算，結果：在Results->View logfiles->Solver Logfiles：

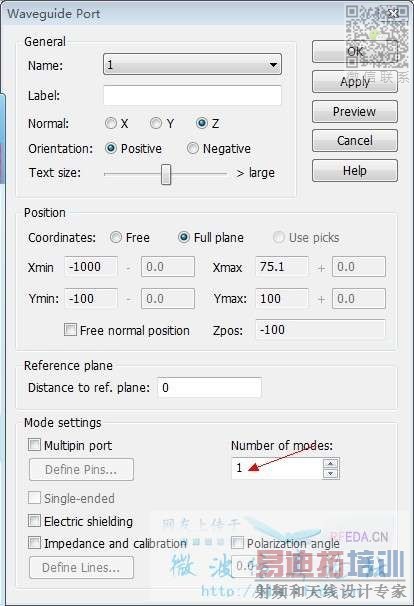

方法2：選擇port端口，右擊info...,
結果如下：

OK！

舉個簡單的T型波導例子。
主要方法有：1：直接在求解器中計算模式，見圖1
[attachment=62549]
然后計算，結果：在Results->View logfiles->Solver Logfiles：
[attachment=62548]
方法2：選擇port端口，右擊info...,
結果如下：
[attachment=62550]
OK！
再補充下，一般波導是基模傳輸，模式取一個即可。如果特殊結構，可能會牽扯到極化轉換，模式可能會多。

請問僅計算模式是省略了其他高次模的意思嗎?
如果我的波導包括了高次模，但仿真的過程中并未包括進去，這樣選擇會影響結果嗎?

不是省略高次模，模式個數與你所設置的頻率范圍有關。比如一個矩形波導，如果頻率范圍低于所設置模型端口的截止頻率，就不會產生模式，介于截止頻率和第二個模式的截止頻率，則只會產生基模，以此類推。
至于你所說的，高階模是否會對基模產生影響，如果兩個模式牽扯到耦合，會產生影響。（個人意見，供參考）

非常感謝！

那我想單純的知道某個頻段范圍內該腔體能產生多少模式，該怎么做呢?可以用CST的本證模式仿真嗎?貌似我得到的最后都顯示不精確，按照他要求的重新設置頻率后，模式又增多了。求指導
