求教CST MWS后處理中的畫圖問題
來源：edatop
更新時間：2024-08-31
閱讀：
有兩個關于后處理的問題，希望多多指教，幫助文檔大概看了下，沒找到解決方案...
1.想得到標著數值的等值線形式的2D結果，現有的結果沒找到怎么標數值...
2.想將某一個面內的數據導出應該怎么做,比如一個平面上的3D場結果

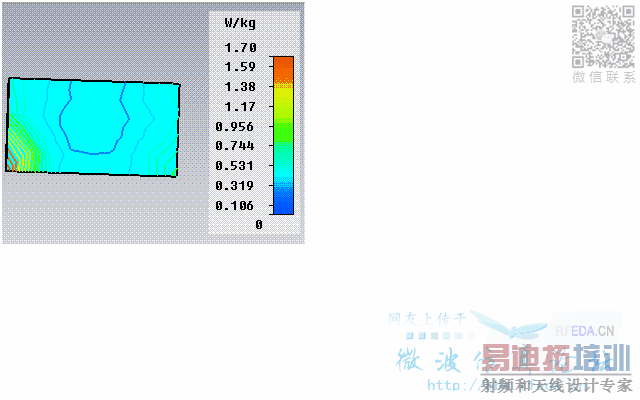

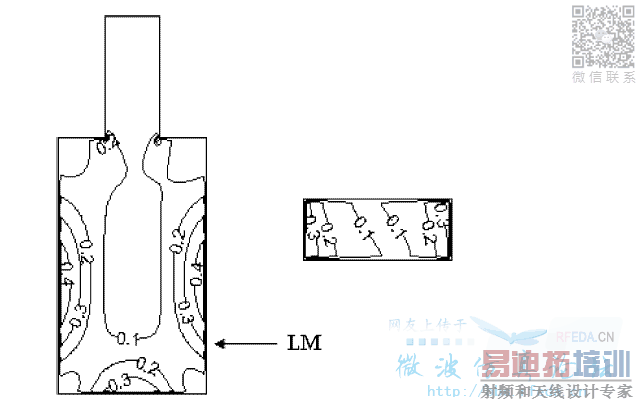

理想要求和現狀如下，多謝幫助
不好意思問題沒說清楚。
1.我現在有3D場的結果，在截面上顯示，想改顯示的形勢為老板要求的標記數值的等值線形勢
2.想導出例如txt格式的3D場在一個截面上的分布，不知道怎么導出想要的部分
望各位多多指教

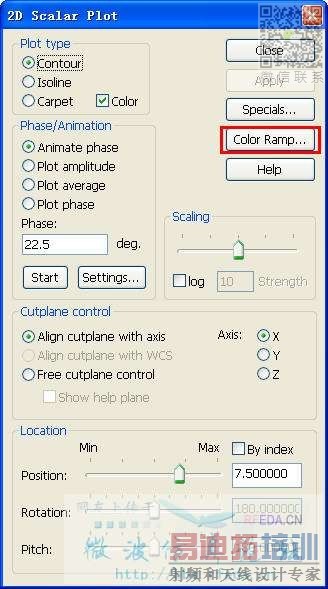

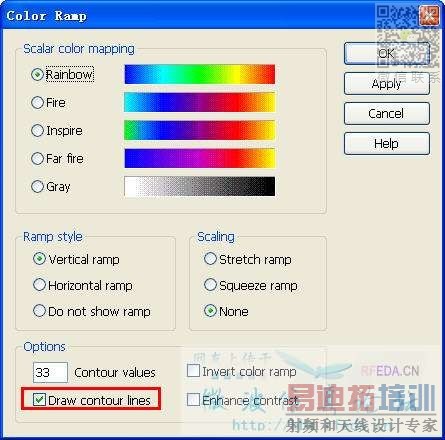

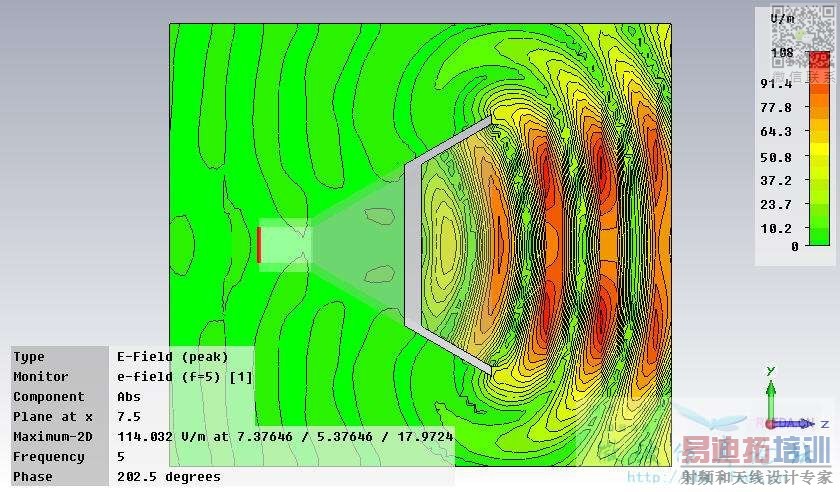

可以畫出這樣的圖
然后在這個視圖下面，點擊菜單File->Export->Plot Data(ASCII),就可以導出txt文件了
帶數字的等值線圖CST中應該無法直接到的，小編可以到處到origin中處理
多謝，等值線還是可以畫出來的，不過老板要帶數字的...我還是導出來自己處理吧
matlab能處理么?origin好學不?對結果要求比較急...
既然比較急，那就會用哪個就用哪個
另外，matlab能處理
