CST MWS使用離散端口設置問題
來源：edatop
更新時間：2024-07-07
閱讀：

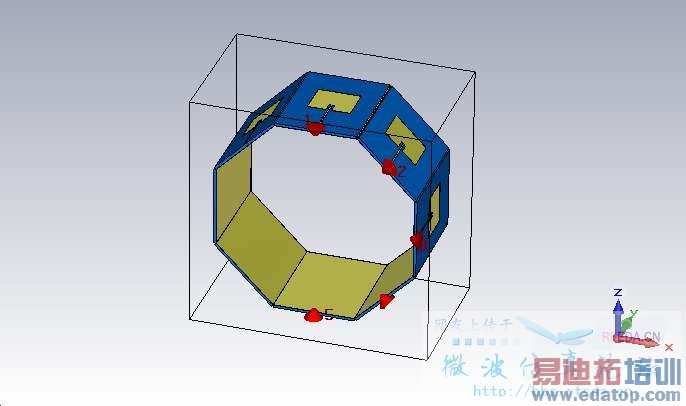

因為CST中的波端口只能和坐標軸垂直、平行，不能斜著建，所以我選擇了離散端口，建立的模型如下

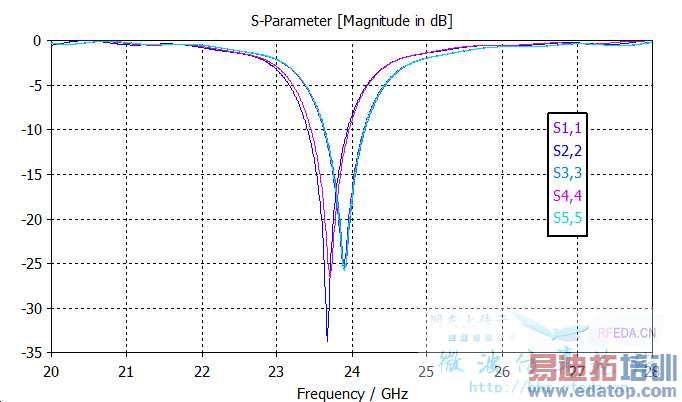

使用了對稱面，關于yoz平面對稱，所以只建了一半的端口，選擇時域求解器，多個端口同時激勵（all ports），但是跑出來的結果中，S11不是重合的
按理說，每個端口單獨計算，S參數是一模一樣的，但是，1、3、5端口的S參數重合，2、4端口的S參數重合，很奇怪
另外，單獨看每個端口的方向圖也不同

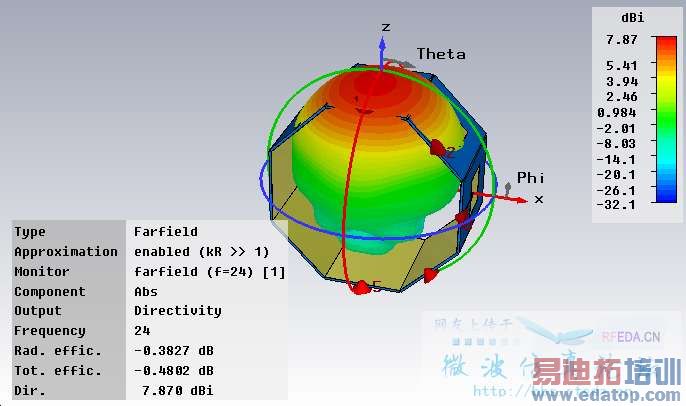

1號端口單獨的方向圖

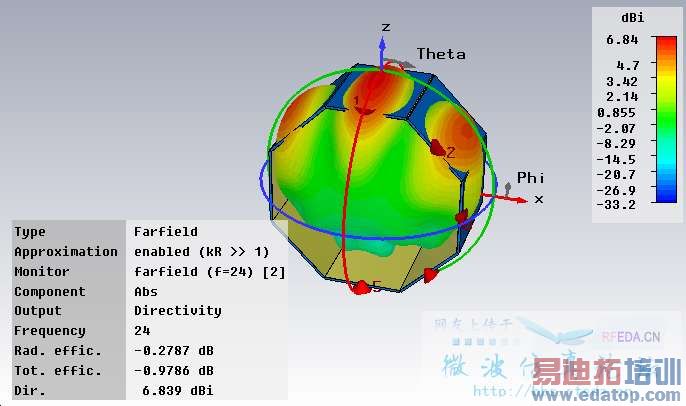

2號端口單獨的方向圖

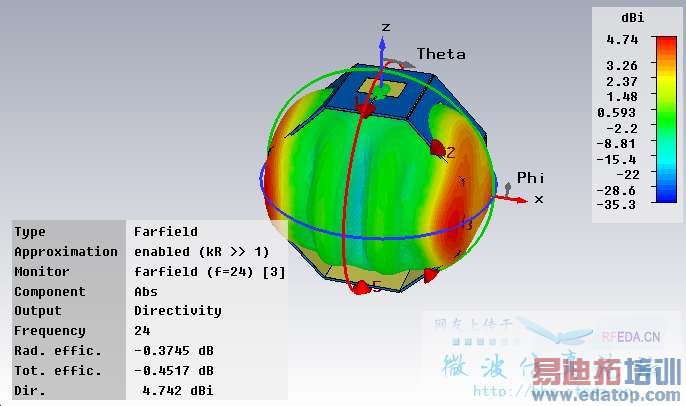

3號端口單獨的方向圖
另外，4號端口和2號端口的方向圖類似，5號端口和1號端口的方向圖類似
為什么會出現這樣的情況，為什么單獨看每個端口的方向圖都不一樣？難道是因為端口是斜著的？
附上模型
4
想下載下來看看 還需要rf幣 FT
建議取消對稱面試試看
我覺得不是對稱面的問題
鑒定是對稱面設置問題，樓主賠我一rf幣 端口2單獨激勵情況
納尼，我一開始就是沒設對稱面跑出來也不好啊……………………
請問你是只跑了一個端口還是全部跑了，8條S參數（S11,S22,S33,S44,S55,S66,S77,S88）的曲線重合嗎
這根本就不是對稱面的問題，完全是因為網格的問題
樓主可以觀察下1、3、5端口都是垂直或平行坐標軸，也就是垂直或平行于網格邊緣，而2、4都是傾斜的
如果非要仿真成一樣的，建議樓主加密網格試試
不設置對稱面的話確實跑出來的效果比設置對稱面要好點，至少單獨看每個面的方向圖是對的，只是八條S參數不完全重合，和之前說的一樣，網格設置的也有問題，我待會兒加密網格看看有沒有影響
