CST MWS網格劃分問題
我在用cst的微波工作室仿fss，對網格劃分方面不是很清楚。

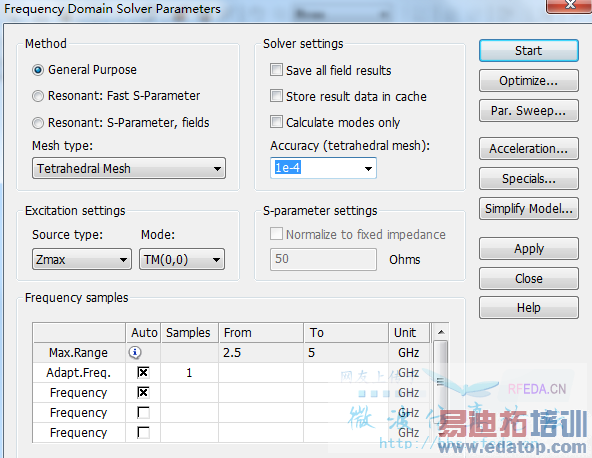

用頻域求解，網格類型有兩種，我選擇的是T開頭的那種。仿真模型中的縫隙條帶寬度是0.2mm，這種自動劃分網格方式，求解的結構精確嗎，不用手動設置網格嗎？個人經驗感覺仿真得到的結果總變化，求指導。

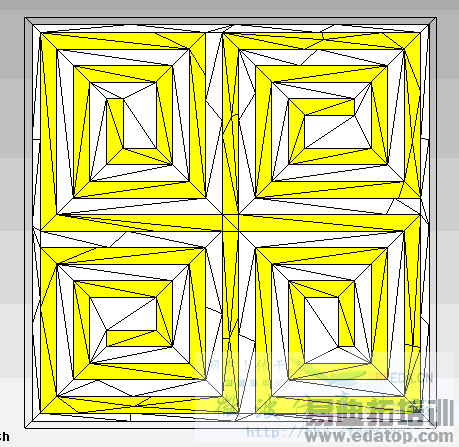

上傳模型吧，看你圖中的網格精度肯定不夠，不過這應該是自適應前的吧？自適應網格后的網格是什么樣的呢？
模型 5 這是模型，你說的自適應前后的網格指的是什么意思，有點不明白。
我的這個模型怎么劃分網格適當，自適應網格和手動劃分相比哪個準確度更高，cst中可以手動劃分嗎，我用的是2010版本。
就用自適應網格就可以了，自適應之后就是計算網成后的網格化風情況，如下圖：
仿真結果如下圖：
頻域求解的精確度該如何設置呢，當斜入射時，是不是得增加求解的精度啊？我還發現一個問題，比如設這accuracy=1e-4時，TE極化，theta=0時，仿真兩次得到兩個值，一個時3.85GHz，一個是3.72GHz，重復仿真應該偏差不大啊，這是為什么呢？
你所說的3.85GHz和3.72GHz的兩次仿真，更改過什么設置？
沒有，就是把原來的結果刪除，重新仿真。accuracy一般怎么設置？我得出一個經驗，應該在原網格的基礎上進行加密，隨著accuracy的減小，諧振頻率升高，入射角度變大，a值應該縮小再進行仿真，這樣就可以固化仿真的結果，不知道我說的在理不？
可以進行局部加密，我看了下自適應之后的網格，可能還是有點稀疏
