CST MWS仿真天線能量得不到擴散怎么解決
最近在研究切比雪夫分布的天線陣列，仿了一個1*8的天線矩形微帶天線陣列，但是能量曲線一直到不了-30dB

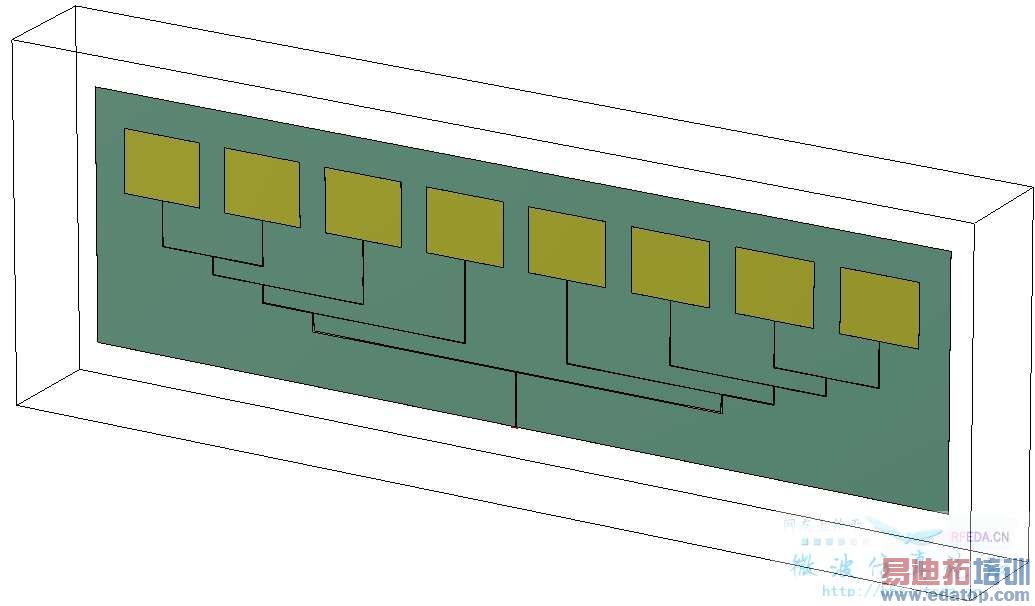

模型如下：
功分器分配的功率從左到右為切比雪夫分布，關于中心對稱的。
仿真不能完全結束就停止掉了，能量曲線如圖：
并且出現警告：Maximum simulation time reached, solver stopped.
Please note that the steady state energy criterion has not been satisfied. More...
1 warning occurred.
點擊More，出現：
Maximum number of pulse widths simulated, solver stopped. / Maximum simulation time reached, solver stopped. Please note that the steady state energy criterion has not been satisfied.
The transient solver operates with a time pulse as excitation, and the simulation stops when one of the following conditions are met:
•
Either the remaining energy in the calculation domain as well as the port signals have decreased to the steady state value specified on the time domain solver parameter page in the Accuracy field.
•
The simulation time reaches the maximum solver duration, either defined as Time, Number of pulses or Propagation distance on the Steady state tab on the Special Time Domain Solver Parameter page.
The warning appears when the latter condition was satisfied first before the accuracy level has been reached. This means the energy level remaining in the structure is still bigger than the specified steady state value. Usually this is the case for resonating (energy stays inside the structure for a long time) or large structures (it takes a long time for a pulse to penetrate through the structure). The extra energy would appear as a truncation error, which causes some ripples in the S-parameter curves.
Recommended solutions are the following:
•For non-resonating structures, the maximum solver duration setting can be adjusted, with the appropriate choice of defining number of pulses or a time or propagation distance setting.
•For resonating structures a much better approach would be to activate the Autoregressive Filter (see advanced Topics manual) on the AR Filter tab on the Special Time Domain Solver Parameter page, which allows to shorten the simulation time and in addition to avoid the truncation error.
根據解決辦法，是需要激活A(yù)R-Filter功能，但是激活完就會發現能量只衰減了一點點就停掉了，雖然沒有警告，但是覺得結果很不不可靠！
之前我在仿真功分器的時候也出現這種情況，多虧了hawk8969 大神幫我解決了，主要是背景材料中的距離設置的太小了，估計有點空間諧振了，所以出現這種情況，但是這次完全是根據軟件自己設定的空氣盒子的大小確定的，默認的，所以沒改動，我試了一下將upper Z改成20，結果更差，只衰減到-25.8dB，所以我猜想不是這個原因
S11也很差，全是毛刺，不知道為什么
但是方向圖感覺還可以
但是有警告的結果不敢相信，有沒有人遇到過這種情況，幫忙解決一下啊，謝謝！！
最近在研究切比雪夫分布的天線陣列，仿了一個1*8的天線矩形微帶天線陣列，但是能量曲線一直到不了-30dB

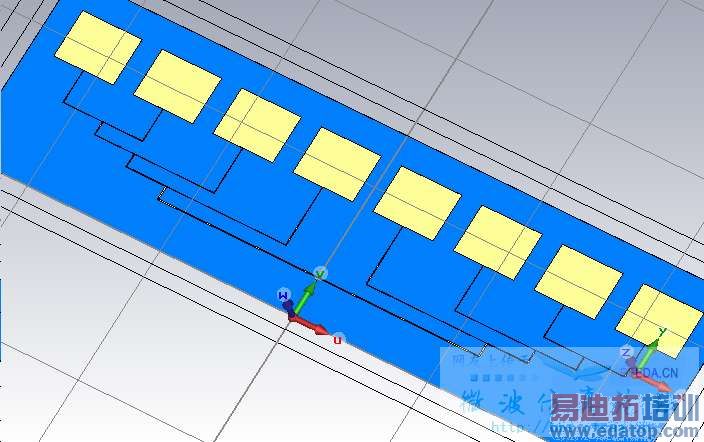

模型如下：
[attachment=60687]
功分器分配的功率從左到右為切比雪夫分布，關于中心對稱的。
仿真不能完全結束就停止掉了，能量曲線如圖：
[attachment=60689]
并且出現警告：Maximum simulation time reached, solver stopped.
Please note that the steady state energy criterion has not been satisfied. More...
1 warning occurred.
點擊More，出現：
Maximum number of pulse widths simulated, solver stopped. / Maximum simulation time reached, solver stopped. Please note that the steady state energy criterion has not been satisfied.
The transient solver operates with a time pulse as excitation, and the simulation stops when one of the following conditions are met:
•
Either the remaining energy in the calculation domain as well as the port signals have decreased to the steady state value specified on the time domain solver parameter page in the Accuracy field.
•
The simulation time reaches the maximum solver duration, either defined as Time, Number of pulses or Propagation distance on the Steady state tab on the Special Time Domain Solver Parameter page.
The warning appears when the latter condition was satisfied first before the accuracy level has been reached. This means the energy level remaining in the structure is still bigger than the specified steady state value. Usually this is the case for resonating (energy stays inside the structure for a long time) or large structures (it takes a long time for a pulse to penetrate through the structure). The extra energy would appear as a truncation error, which causes some ripples in the S-parameter curves.
Recommended solutions are the following:
•For non-resonating structures, the maximum solver duration setting can be adjusted, with the appropriate choice of defining number of pulses or a time or propagation distance setting.
•For resonating structures a much better approach would be to activate the Autoregressive Filter (see advanced Topics manual) on the AR Filter tab on the Special Time Domain Solver Parameter page, which allows to shorten the simulation time and in addition to avoid the truncation error.
根據解決辦法，是需要激活A(yù)R-Filter功能，但是激活完就會發現能量只衰減了一點點就停掉了，雖然沒有警告，但是覺得結果很不不可靠！

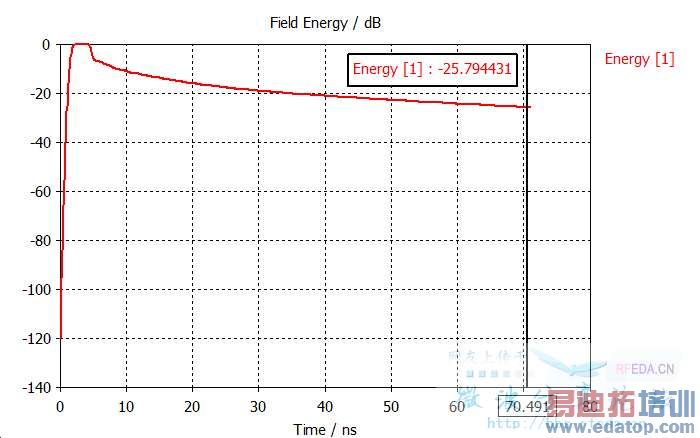

之前我在仿真功分器的時候也出現這種情況，多虧了hawk8969 大神幫我解決了，主要是背景材料中的距離設置的太小了，估計有點空間諧振了，所以出現這種情況，但是這次完全是根據軟件自己設定的空氣盒子的大小確定的，默認的，所以沒改動，我試了一下將upper Z改成20，結果更差，只衰減到-25.8dB，所以我猜想不是這個原因
[attachment=60688]

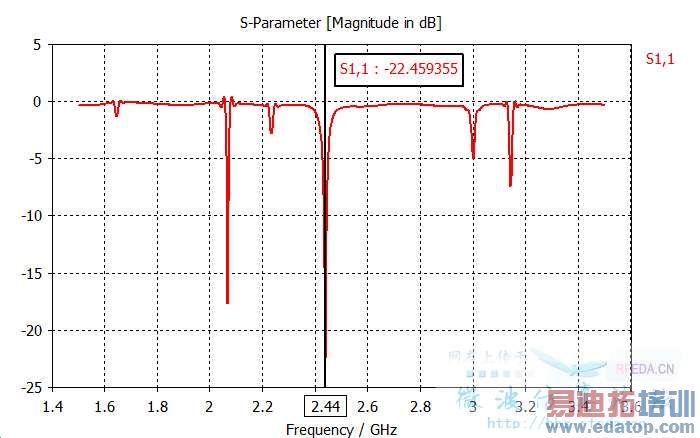

S11也很差，全是毛刺，不知道為什么
[attachment=60690]

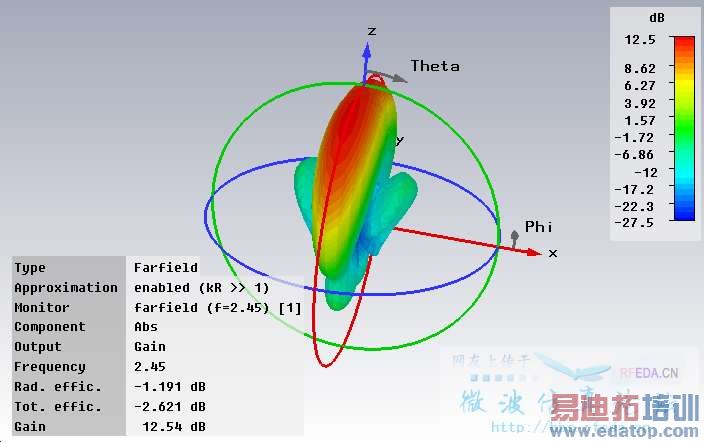

但是方向圖感覺還可以
[attachment=60691]
但是有警告的結果不敢相信，有沒有人遇到過這種情況，幫忙解決一下啊，謝謝！！
模型在1樓，之前忘記上傳了，不好意思
我設置的的頻率是2.45GHz
不使用對稱面試試
還是不行哎，怎么回事呢
“仿真不能完全結束就停止掉了”，沒有這種說法！仿真停止就是結束了，仿真沒停止就沒有結束。仿真軟件里停止（或結束）是通過條件判斷的，理論上高斯激勵之后器件內的能量全部耗散完是結束的條件，但是這是不可能的，因此仿真軟件里引入了“數值噪聲”的概念。數值噪聲定義為和激勵能量的一個比值，這個數值就是time domain solver里accuracy這個參數。默認-30 dB意味著數值噪聲為激勵能量的千分之一，設置為-50 dB就是十萬分之一。對于有些模型，能量耗散得極其緩慢，因此時域仿真同時規定了最大仿真時間，默認是20個激勵信號的長度。如果在20個信號長度之內，數值噪聲達到accuracy的數值，仿真停止（結束）；否則，到20個信號長度時仿真仍然停止（結束）。因此沒有“仿真不能完全結束就停止掉了”這種說法！（請仔細閱讀幫助文件的內容）
AR-Filter是一種解決方案，但是請注意是有適用條件的！幫助文件使用的是“would”，不是“is”！使用AR-Filter的目的就是為了讓field energy只衰減一點點就結束仿真，縮短仿真時間。否則使用AR-Filter又繼續跑完field engergy的意義是什么？至于結果可不可靠，和仿真運行了多久沒有邏輯關系。
S11“應該”是什么樣，樓主應該自己心里有數。否則仿真就變成了摸獎，全憑撞大運。運行出來一個結果連是不是“合理”的都說不準。
“有警告的結果不敢相信”，如果這是真理，那么這個世界上沒有幾個EMC的模型可以做仿真了。
樓主的模型：

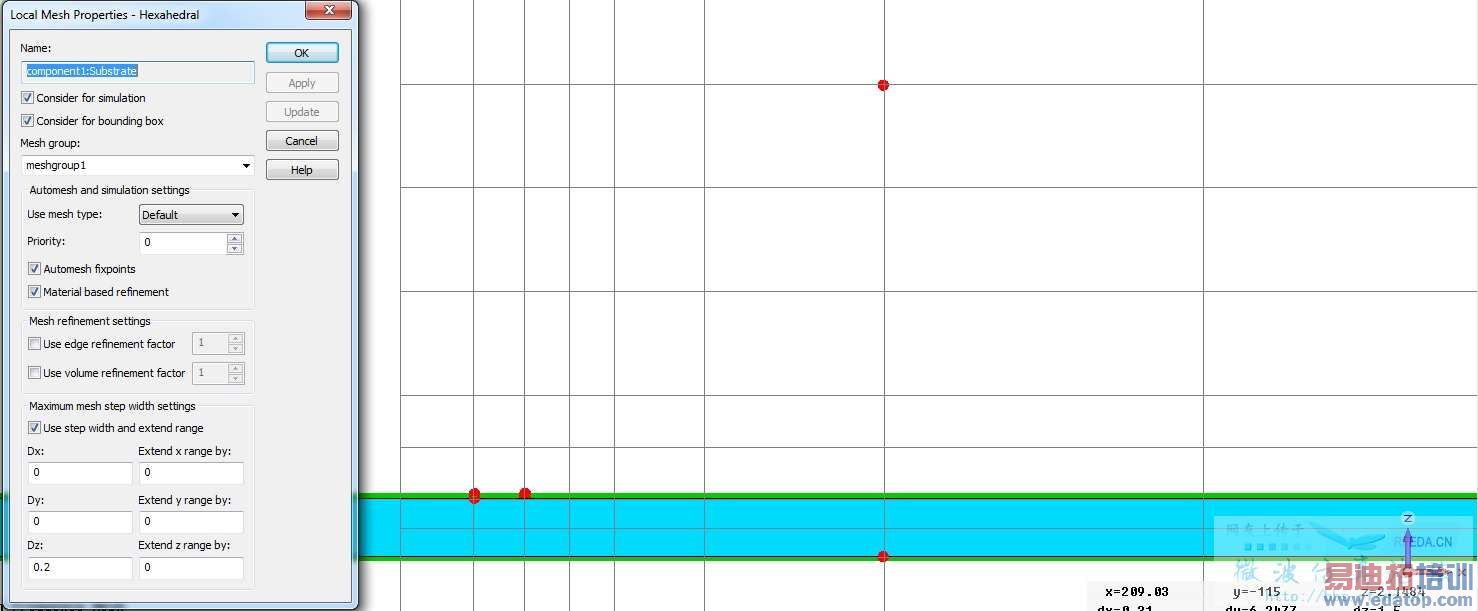

精力有限就不詳細分析了，但是網格的處理很費解，尤其是substrate的local mesh properties，不理解為什么要設置為厚度的三分之一。介質厚度是0.25毫米，三分之一就是0.083毫米，這就是模型的minimum mesh step，非常小，導致仿真的時間會拖得非常久，根本沒必要！這個數值設置為0.2毫米就已經能計算出正確的line impedance了。

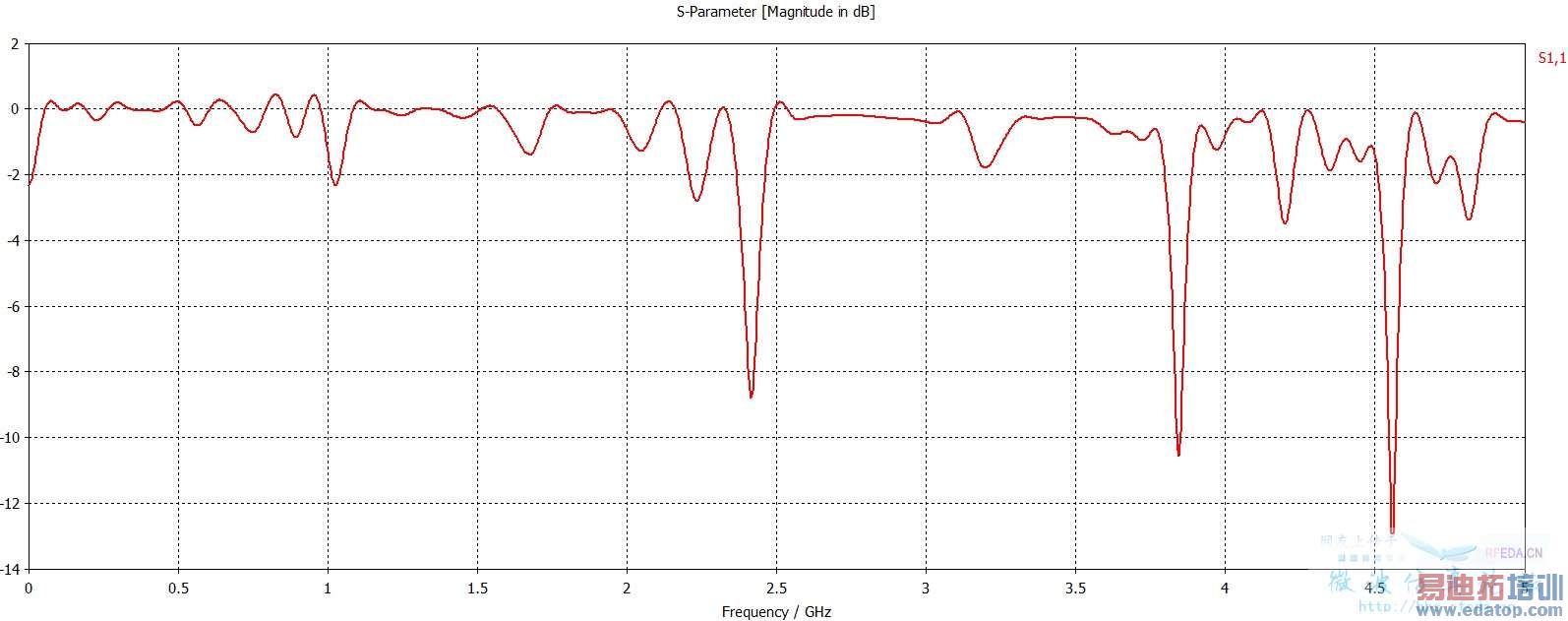

把仿真頻率設置為0-5 GHz，global mesh properties設置為10、10、10，取消metal edge refinement factor。Time domain solver激活adaptive mesh refinement，得到的S11：

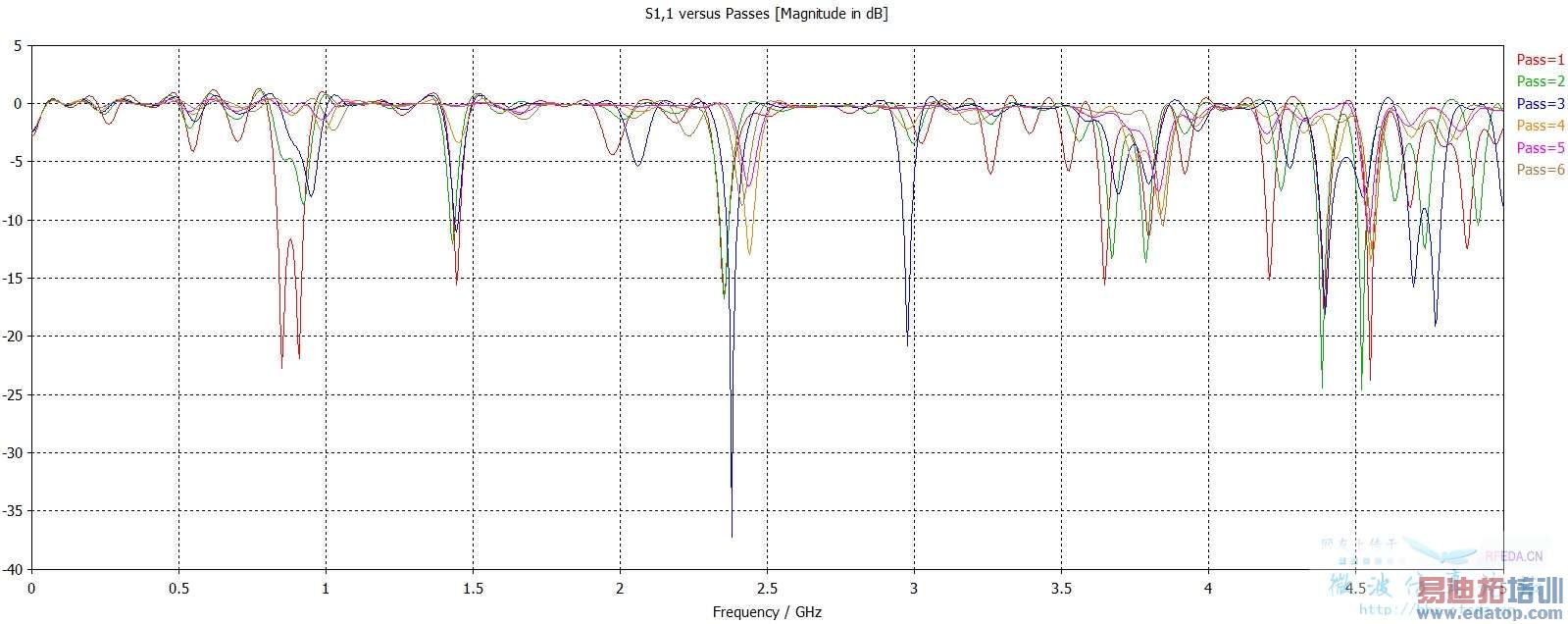

網格優化對S11的影響：

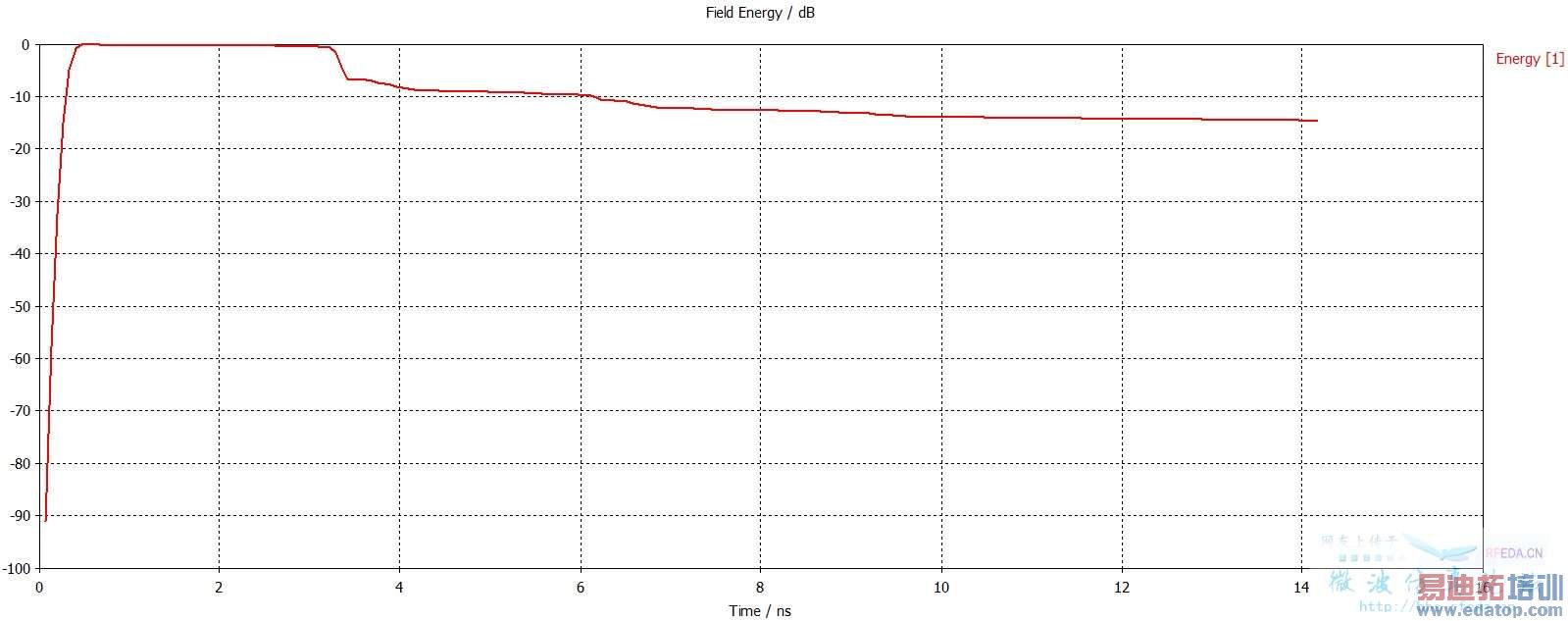

Field Engergy：
Field energy耗散得慢這是這個模型自身的特性，但不見得AR-Filter就是這個模型的解決方案。

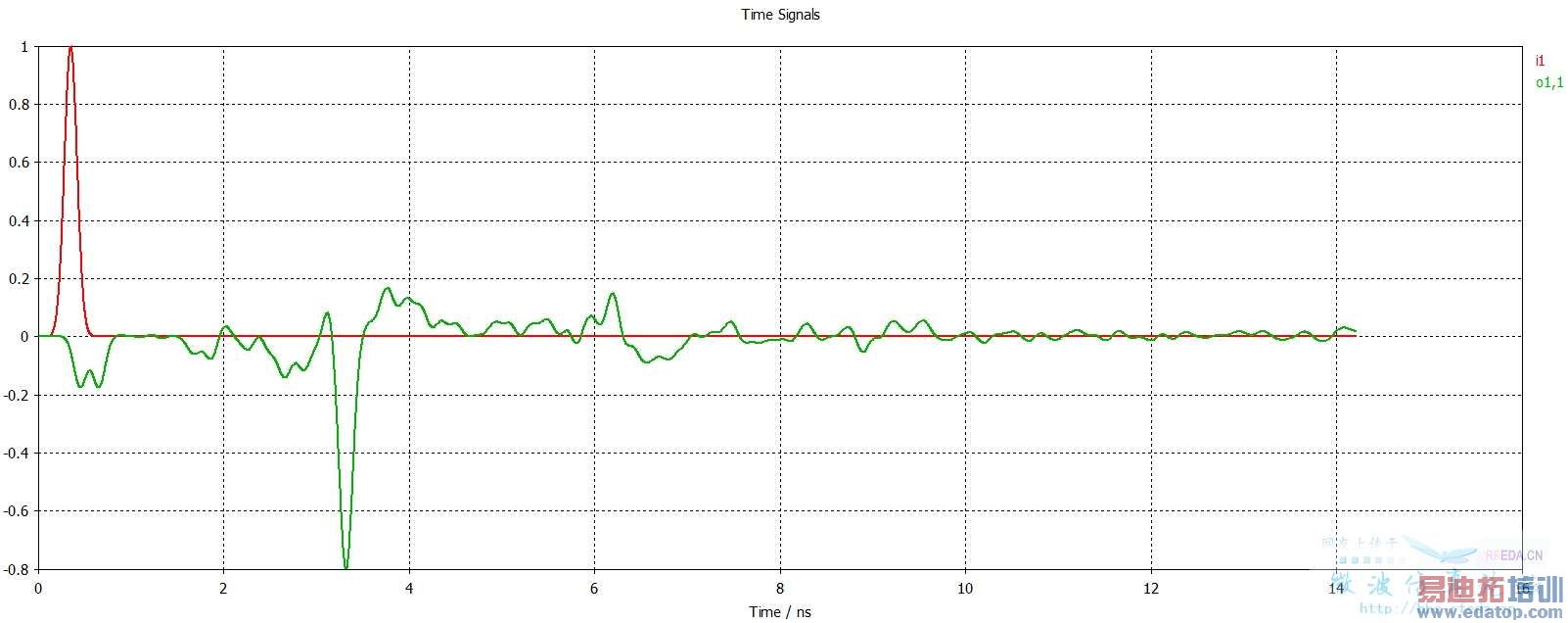

Port Signal：
Port signal可以看到端口反射能量很不規律，個人不認為這樣的模型適用AR-Filter。在time domain solver里激活online AR-Filter并不會縮短仿真時間，也驗證了我的觀點。如果要得到很低的field energy，只能增大maximum simulation time。在0-5 GHz的前提下，激勵時長是0.7納秒，那么20個脈沖長度就是14納秒左右。要得到比如-50 dB的field energy，大概需要60-80個脈沖長度。在Pass 6 940680個網格的條件下，我的8核工作站仿真時間是19分鐘，因此60-80個脈沖長度大概需要一到一個半小時。
需要特別強調的是，仿真結果是否準確只取決于網格劃分的是否合理，和field energy是否耗散到很低無關！Trunction error只是讓S參數曲線存在“波紋”，對于數值準確性本身沒有影響！
幫助文件需要仔細閱讀：《Mesh Generation Overview》、《AR-Filter Overview》、《Time Domain Solver Performance Improvement》、《Signals in Time Domain Simulation》。
老帖也值得參考：本專區的“CST MWS計算腔體屏蔽效能的問題”。
我想這個能量不消散是不是因?yàn)閹捥耍芰恳恢痹诠Ψ制骼锩嬲鹗帲?p class="mwqa">首先感謝你每次都能不遺余力的幫我解決問題，非常感謝！！！
雖然我是新手，但是你說的有些東西我還是有些不同意，我之前看到論壇里面的視頻上說，就是CST官方的視頻，對于微帶結構，網格設置要求是≤35,≤35,≥50，而你的設置是10,10,10，個人感覺有些不妥，另外，我設置substrate的網格剖分是substrate厚度的三分之一也是根據幫助文檔里面的要求來的，具體我記不清在哪邊看的了
首先來說網格，35，35，50的設置只是推薦值，并不是必須的
如果網格質量很好，10，10，10也沒問題，尤其是還有子網格的存在
substrate設置三分之一還是二分之一我想?yún)^(qū)別應該不大，記得好像是至少有一條網格線即可
