求資深工程師指點CST MWS中網格劃分問題

---

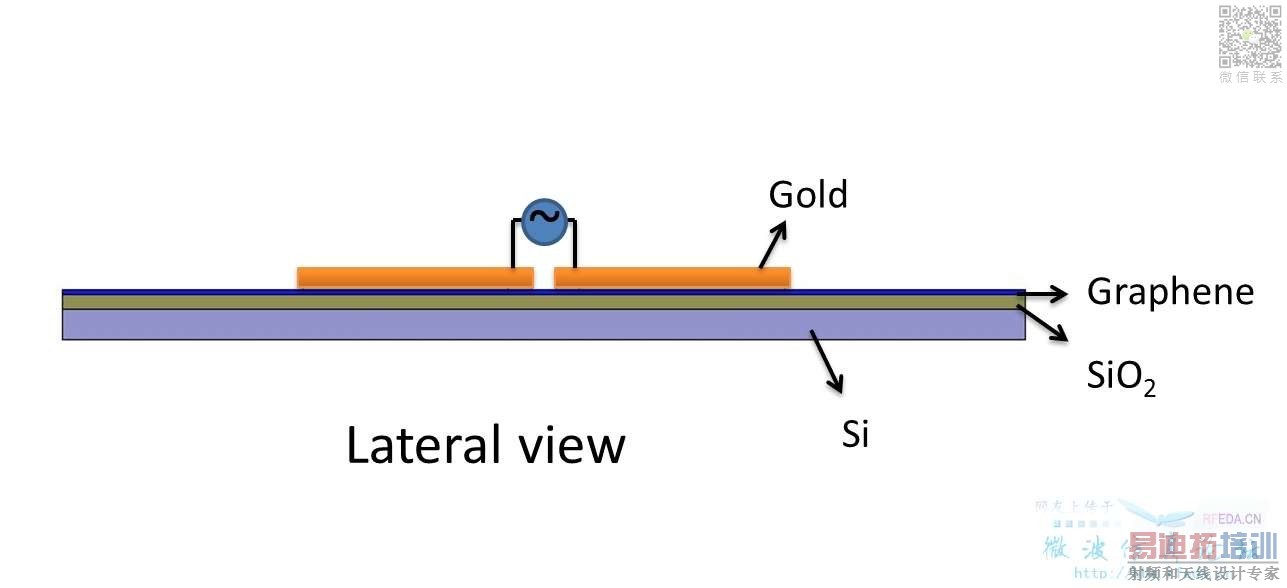

小弟最近在仿真基于石墨烯的偶極子天線，結構圖為

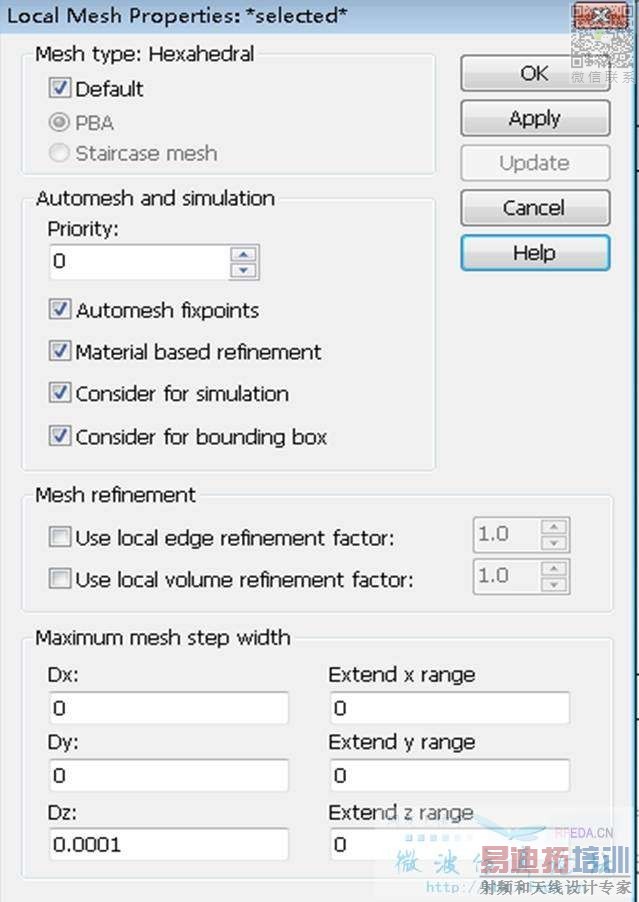

天線材料為金，基板依次為石墨烯，二氧化硅，硅，金厚度為2微米，基板的長寬均為525微米，厚度依次為石墨烯0.35nm，二氧化硅300nm，硅600nm，基板的長寬和厚度相差懸殊，尤其是石墨烯層，相差幾百萬倍了。于是遇到了網格剖分問題，我用局部網格剖分試著在石墨烯厚度上剖分3個網格線，設置如圖所示

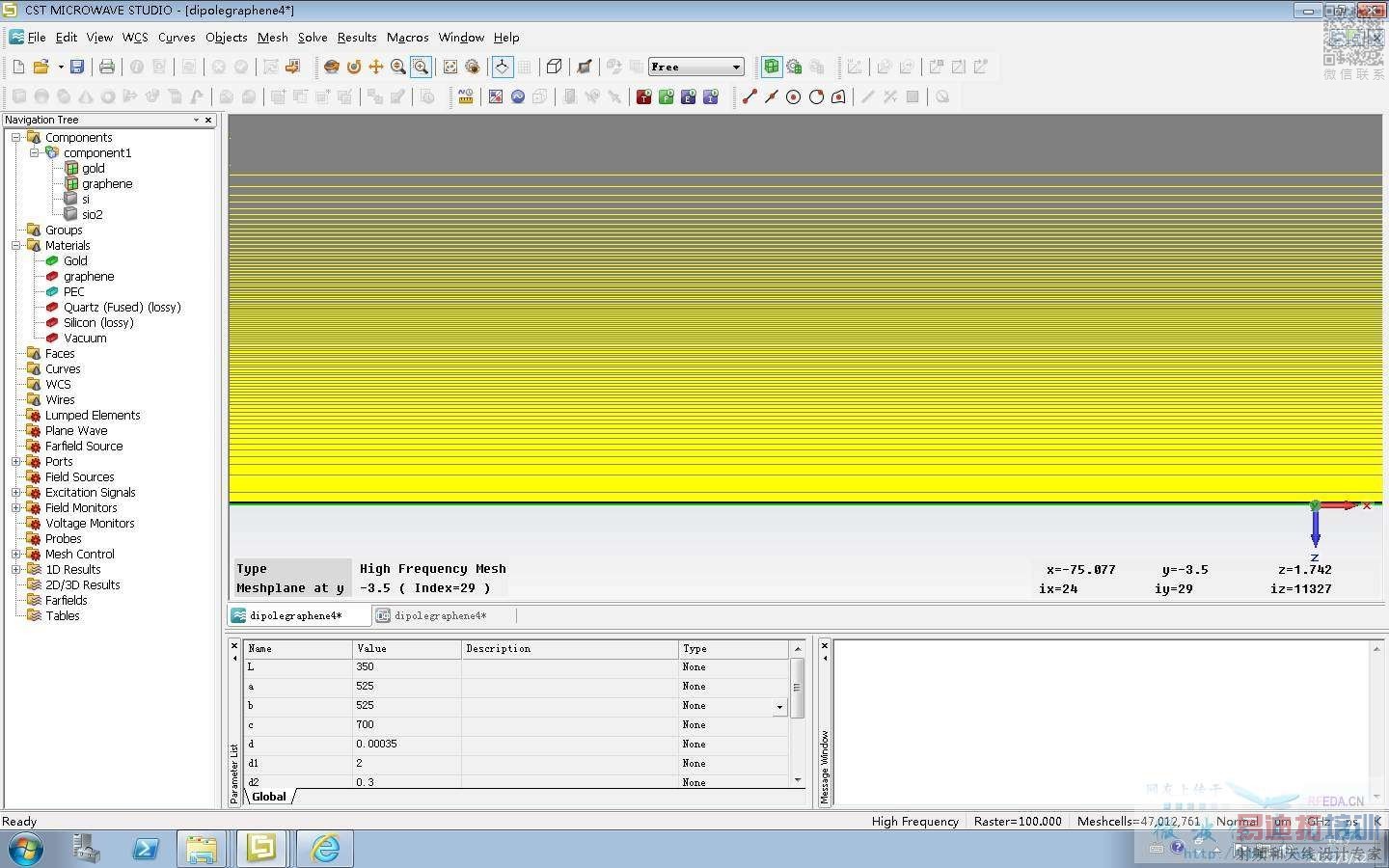

可是，在金和二氧化硅上同時產生了很細很細的網格線，在金的厚度上產生的網格線如圖

密密麻麻的看著真讓人心痛，網格數有4千萬個，仿真速度慢啊，不知道怎么解決這個問題，幫我去掉金和二氧化硅上那些不需要的細網格。謝謝你們。糾結啊！我做的工作是在重復一篇論文的結果，所以必須很精確才能重復出來。希望哪位大俠能夠幫助我解決這個問題，不勝感激。

試試用subgrid。我也就知道這個。

謝謝，我也試過了，貌似2009版的在Local mesh property 里沒有subgrid選項

在global網格設置里面 special里面有。勾上subgrid就行，CST會根據你的local設置更新子網格的。
