CST MWS正弦天線怎么用宏怎么建模？
來源：edatop
更新時間：2024-08-31
閱讀：
正弦天線怎么用宏怎么建模啊?
找到了介紹正弦天線的文章，但是給出的是極坐標的形式，我變換了下。
x(t)=t*cos((-1)^2*a*sin(pi*log(t/r2)/log(d)))
y(t)=t*sin((-1)^2*a*sin(pi*log(t/r2)/log(d)))
r2是最大半徑，和最低工作頻率相關
d是那個什么增長率，一般大于0.65，應該不會大于1
a是角寬度
湊合著看吧

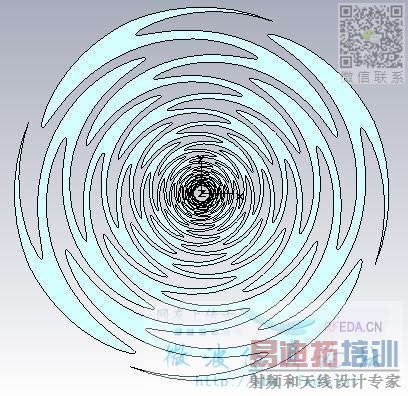

就是這個模型。
看這圖，應該是Magus畫的。
找到了介紹正弦天線的文章，但是給出的是極坐標的形式，我變換了下。
x(t)=t*cos((-1)^2*a*sin(pi*log(t/r2)/log(d)))
y(t)=t*sin((-1)^2*a*sin(pi*log(t/r2)/log(d)))
r2是最大半徑，和最低工作頻率相關
d是那個什么增長率，一般大于0.65，應該不會大于1
a是角寬度
湊合著看吧

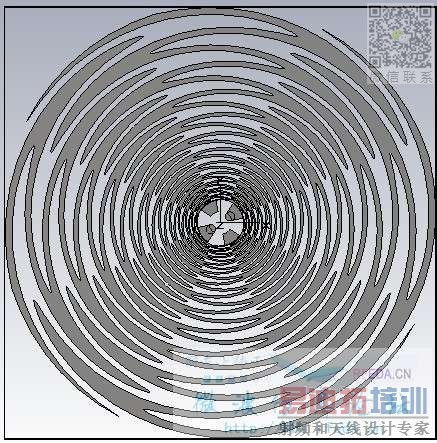

傳個圖增加下小編的信心
我也在做正弦天線的仿真，求交流
好東西呀，看看
請問怎么用CST宏定義建模，有大量重復的單元，我想建一個eaton透鏡。是一個球形，但是每一層的單元大小都不一樣
