CST MWS諧振腔同軸饋電不同掃頻范圍S參數不同
我想對諧振腔進行同軸饋電，在不同掃頻范圍條件下，諧振點基本一致，但S參數相差較大，請教這是什么問題
另外，畫同軸線的時候我是先畫一個空氣圓柱，再在外面包一層金屬，內部再插入一根導線，這樣是一般畫法么？
同軸饋電的時候，只需要把內導體插入諧振腔就可以了吧？
謝謝
這是我的模型……
[upload=1]
以你的描述看不明白你的問題。
發完帖最好檢驗一下你的附件是否成功上傳。
一直想用附件傳圖和模型
先請大俠幫忙看一下我的S參數

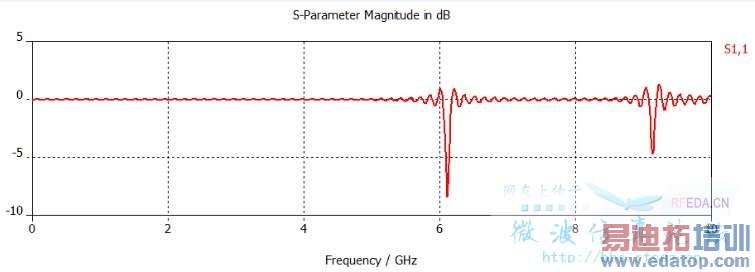

在掃頻范圍設置為0-10GHz的時候在6.2GHz位置有明顯的向下尖峰

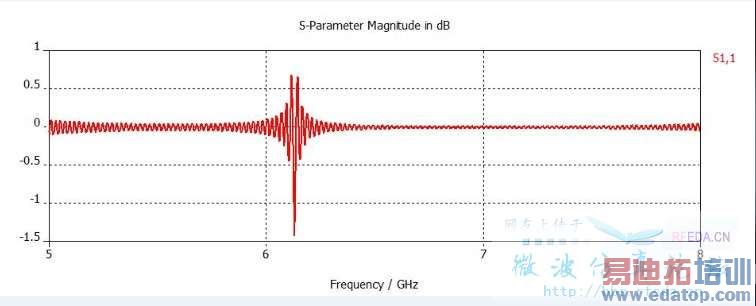

當掃頻范圍設置為5-8GHz的時候，6.2GHz處尖峰明顯變小，并且出現較強的振蕩
謝謝提醒，現在可以了么
出現這樣的圖形的原因是因?yàn)槟Ｐ褪菑?qiáng)諧振結構，因此模型內的能量耗散得非常慢，求解器結束仿真的時候截?cái)嗾`差會帶來顯著的波紋。
如果做這樣的仿真，而且只關心某些個別頻率點的話，應該考慮頻域求解器或者使用AR-Filter。

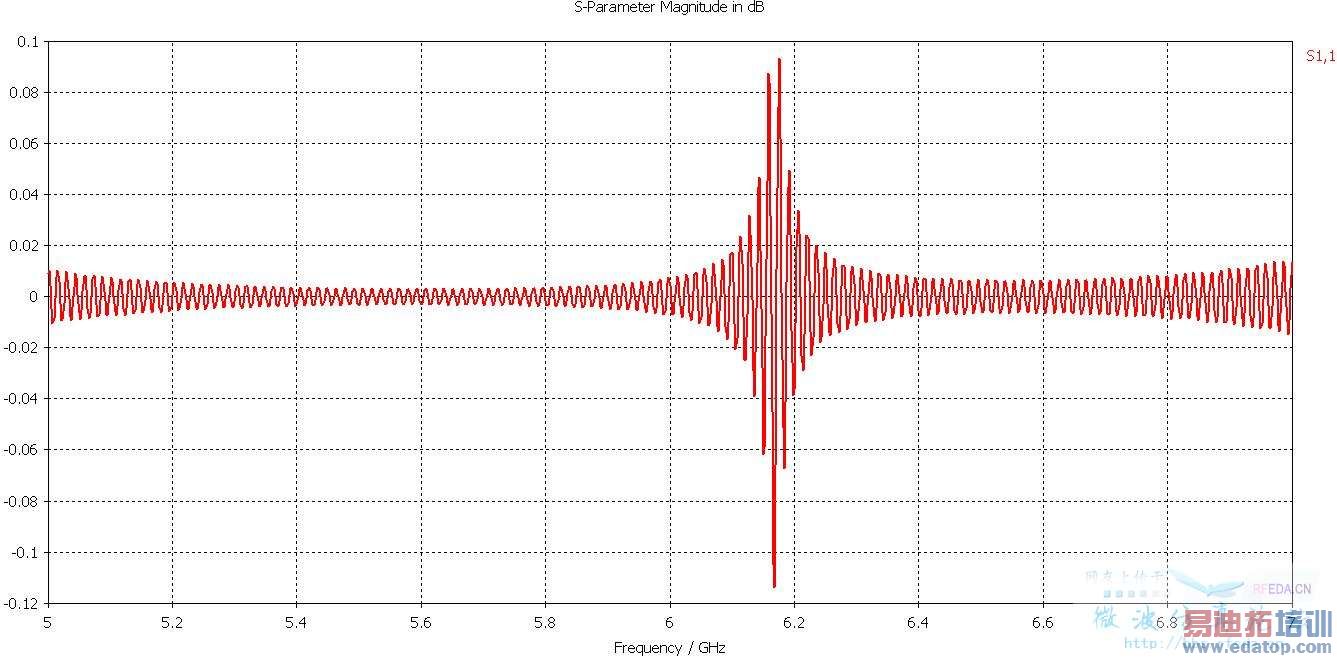

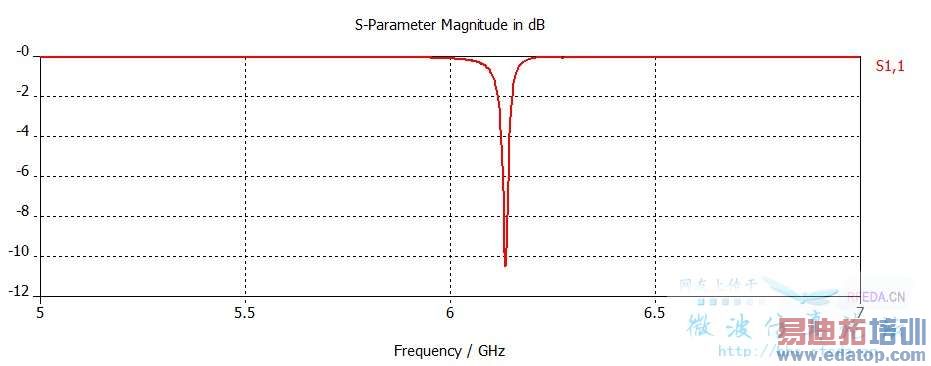

以5-7 GHz為例，仿真得到的S11如下：

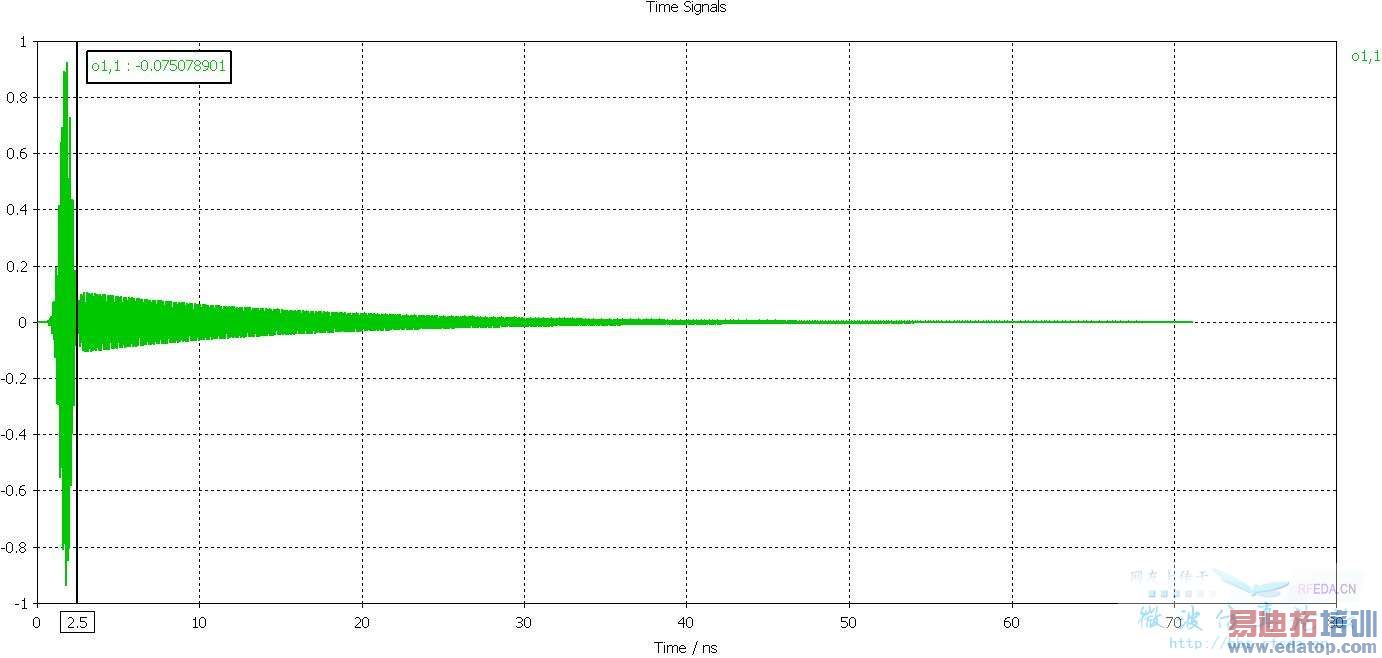

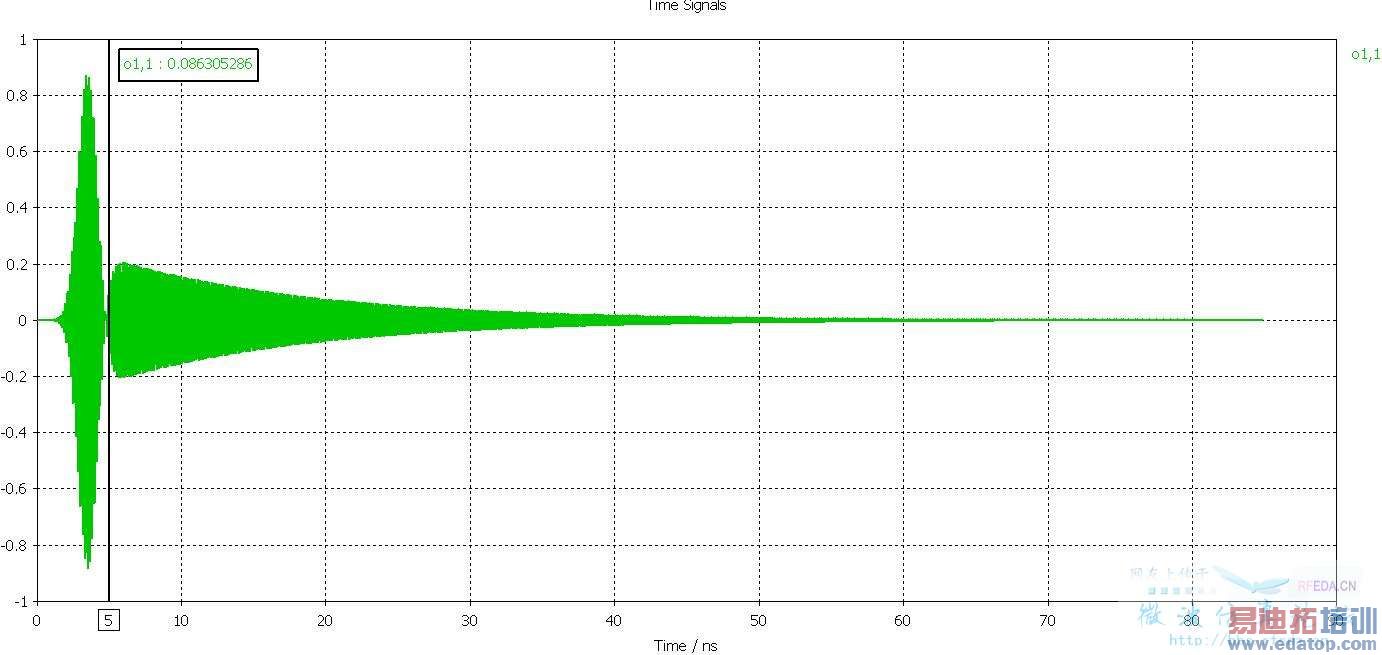

輸出信號如下：

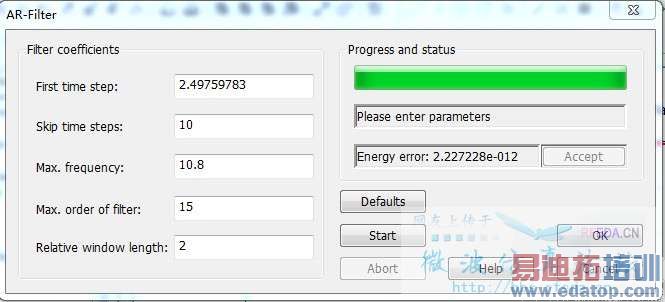

使用AR-Filter，第一時間點設置為2.5納秒，濾波器最大階數設置為15，計算得到的能量誤差為10^-13數量級，可以接受。

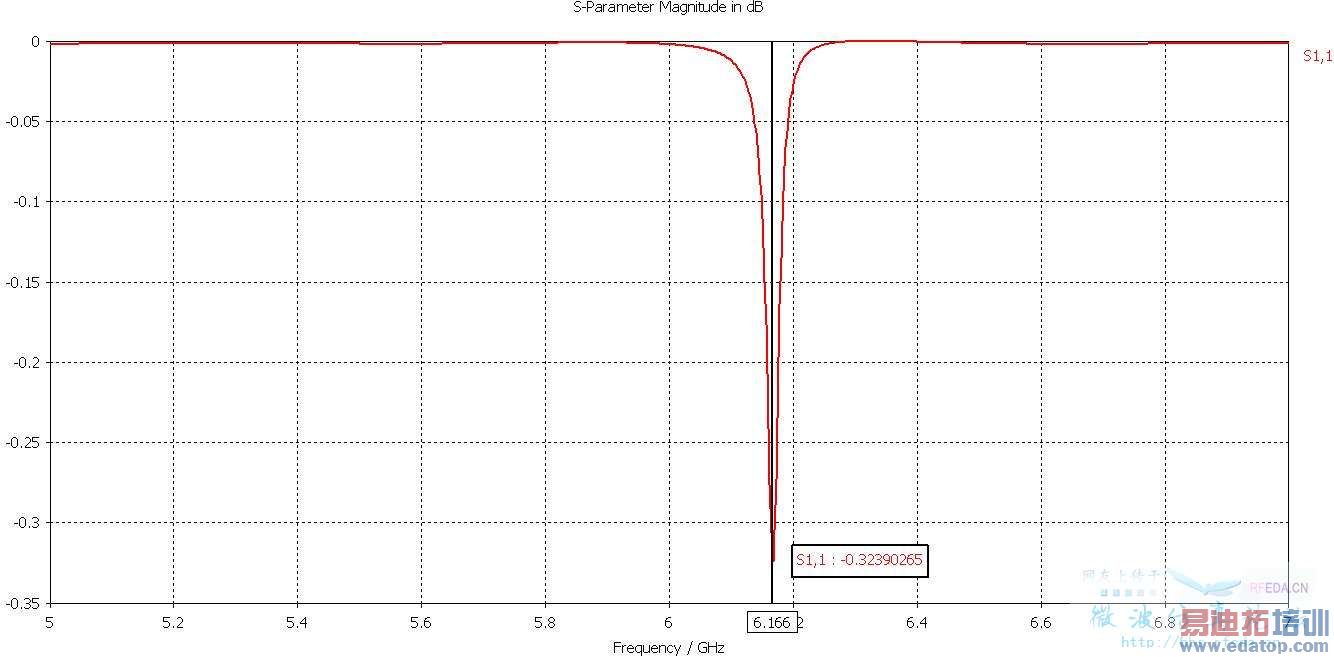

應用AR-Filter之后的S11如下：

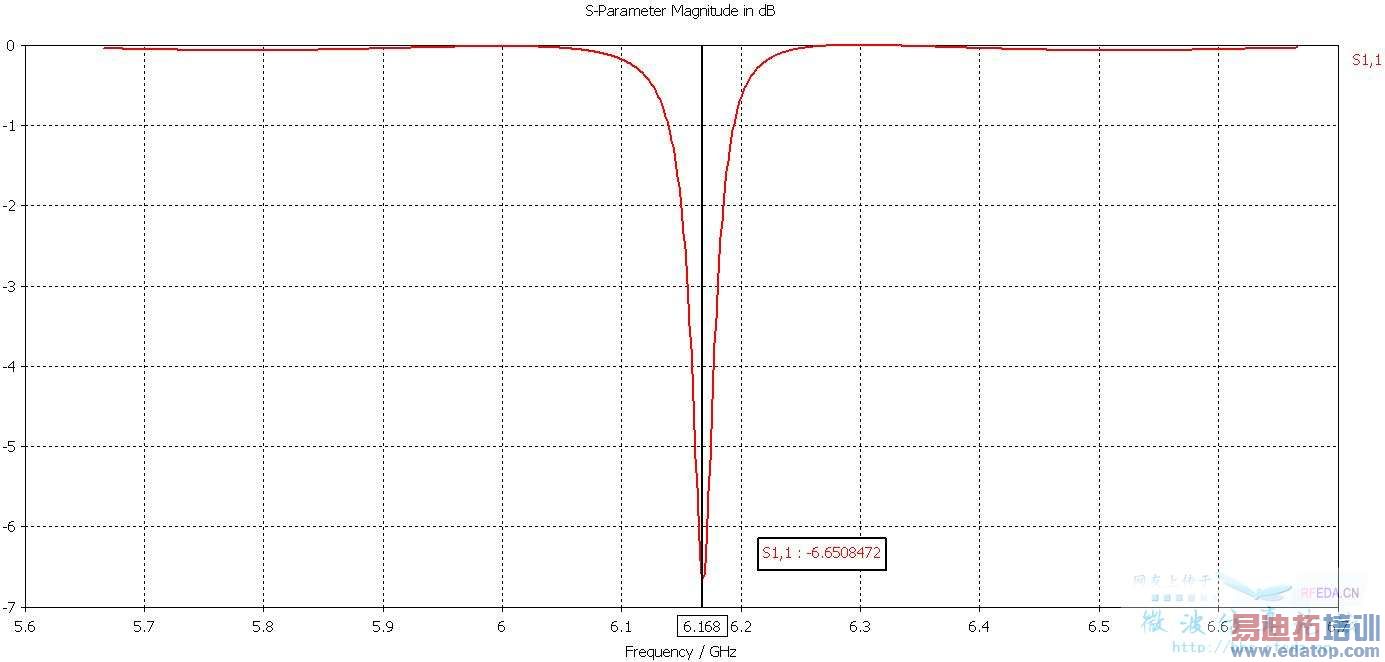

把頻率范圍再縮短至5.666-6.666 GHz，得到的S11如下：
輸出信號：

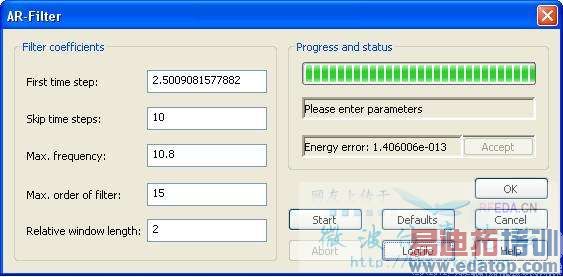

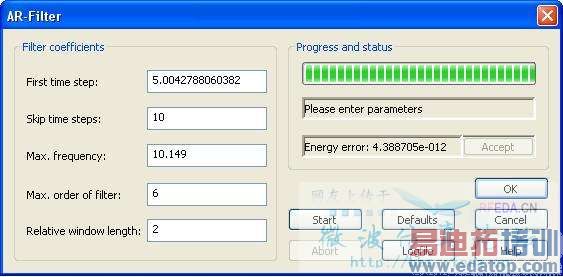

AR-Filter設置如下：

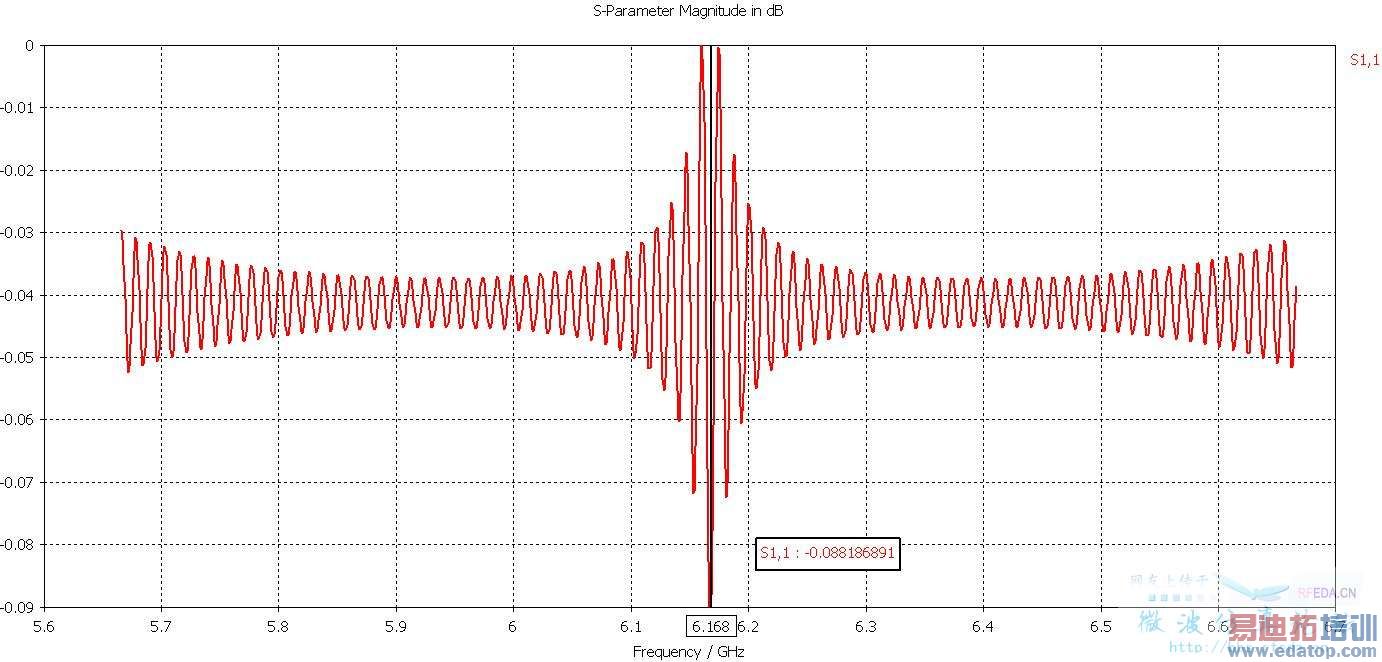

得到的S11：
參考CST MWS幫助文件《Signals in Time Domain Simulations》、《Transient Solver Performance Improvements》、《AR-Filter Overview》、《AR-Filter》。
收兵回營！
感謝斑竹的耐心解答，我再研究下。。。
弱弱地問一下。。。cst幫助文件在哪看的……
Help...
版主的回答很給力啊
這個諧振腔振蕩得好厲害啊！
再次謝謝hefang斑竹
操作過程中發現一些問題，還請指教
我的網格設置為25，25，10，同軸線外導體Local Mesh Properties：Dx=0.2，Dy=0，Dz=0.2
精度不同是因?yàn)榫W(wǎng)格設置有差別吧？
這個S參數好像和斑竹給出的相差很大啊，為什么呢……
斑竹給的兩個S參數圖數據也稍微有點差別，我該采用哪個數據呢……
