CST MWS CPW模型電路仿真EMC出錯
來源：edatop
更新時間：2024-08-31
閱讀：
仿真論文上的模型，兩根銅線作為傳輸線，PCB板（無地）作為基板，在兩條傳輸之間一邊加5V 10MHz 電源，一邊加匹配負載。
邊界條件為（Et=0）

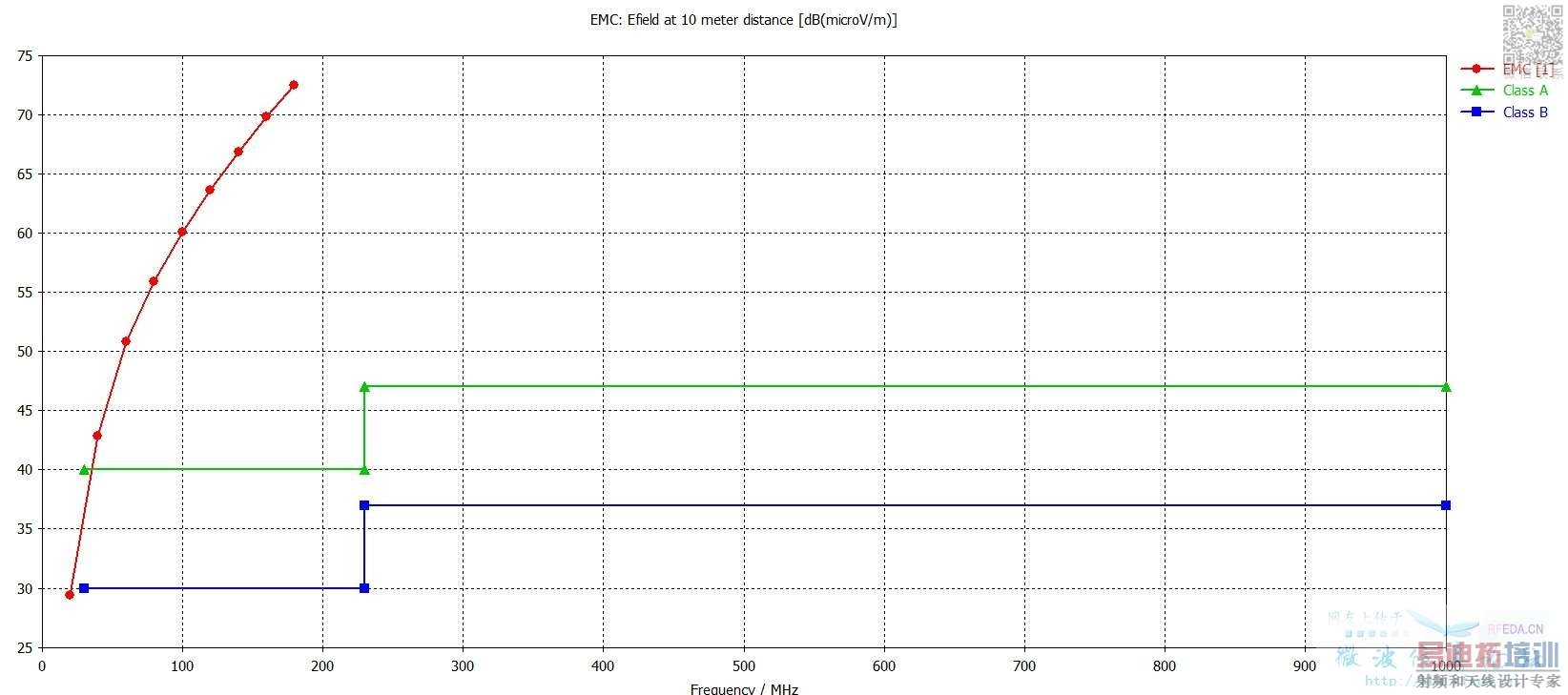

先進行 Farfield仿真，在進行EMC仿真，為什么結果特別高呢?這個模型有什么錯誤嗎?
初學，請高手指導

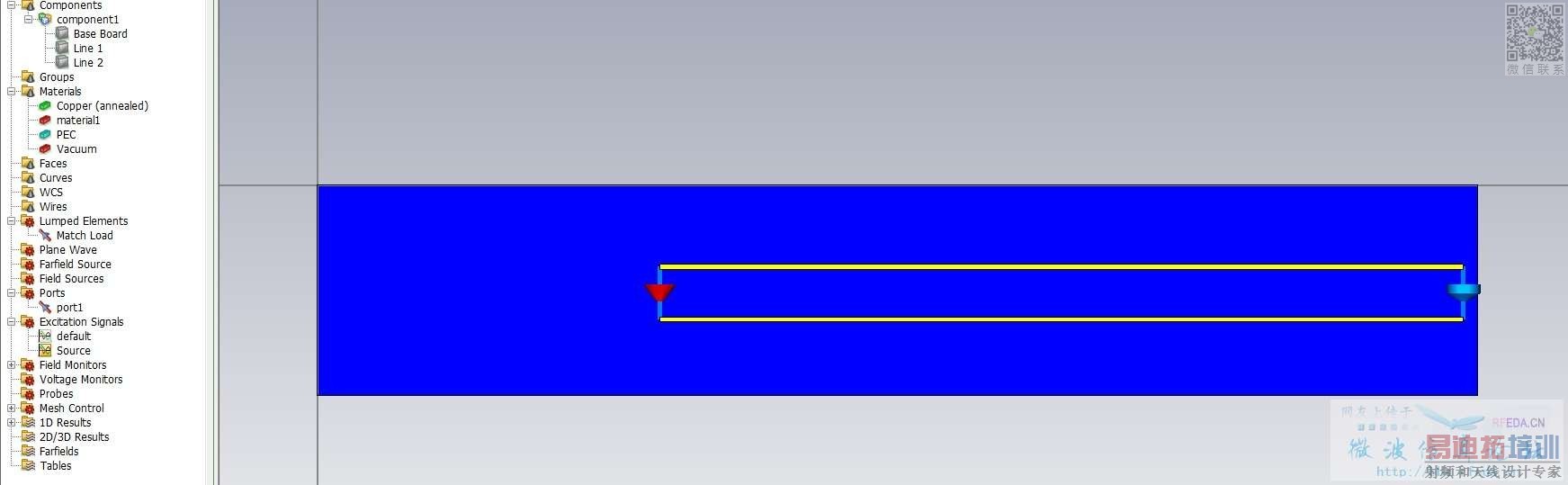

這是我的模型，求幫助！
建議你把模型和文章附帶上，截圖太小看不清楚。
為什么你覺得這個是CPW?“結果很高”是什么結果很高?
CPW是不帶電源和負載的。
我仿真的是EMC，仿真結果比實際測量結果高出大約20dB ,小編可以幫看看嗎?
1、沒看到實測結果。
2、單位確認沒搞錯?
3、網格加密算一下試試
4、看輻射，邊界不能都是Et=0，應為Open Add Space，或者只有一個Et=0
5、Good Luck。
仿真加的是什么樣的激勵源?確定和實際的激勵源是完全相同的?
“CPW是不帶電源和負載的”，CPW是不帶電源和負載的什么?我們平時討論的傳輸線結構哪個是自帶電源和負載的?
最好把模型文件帶上，看不到你的模型參數都是怎么設置的。
