CST如何設定優(yōu)化目標為特征阻抗為50Ohm？

請問一下，如何在優(yōu)化設置目標為CPW的特征阻抗為50Ohm？
CPW例子 6

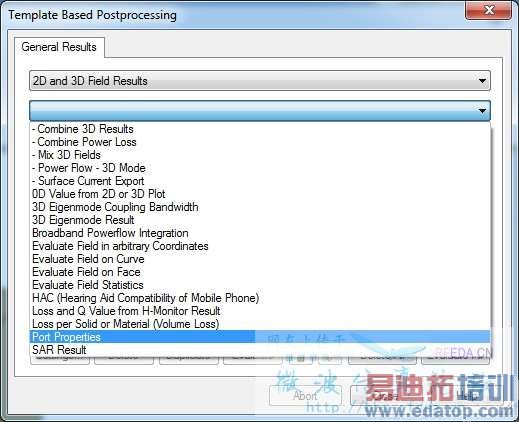

首先要在template based postprocessing里面選擇port properties后處理模板：



端口屬性里選Impedance(Re)：

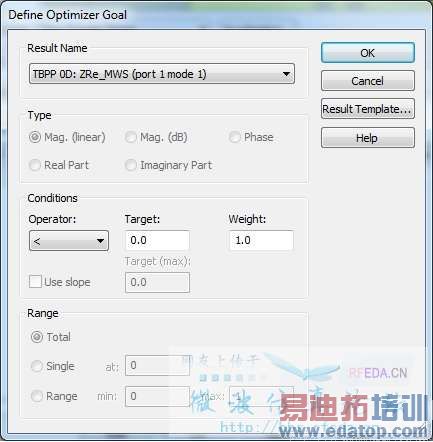

這樣在Optimizer里才能選擇需要的goal：

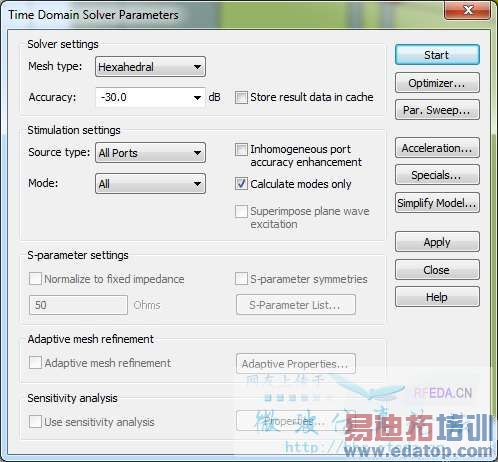

因為只計算端口模式，所以time domain solver里選"Calculate mode only"：

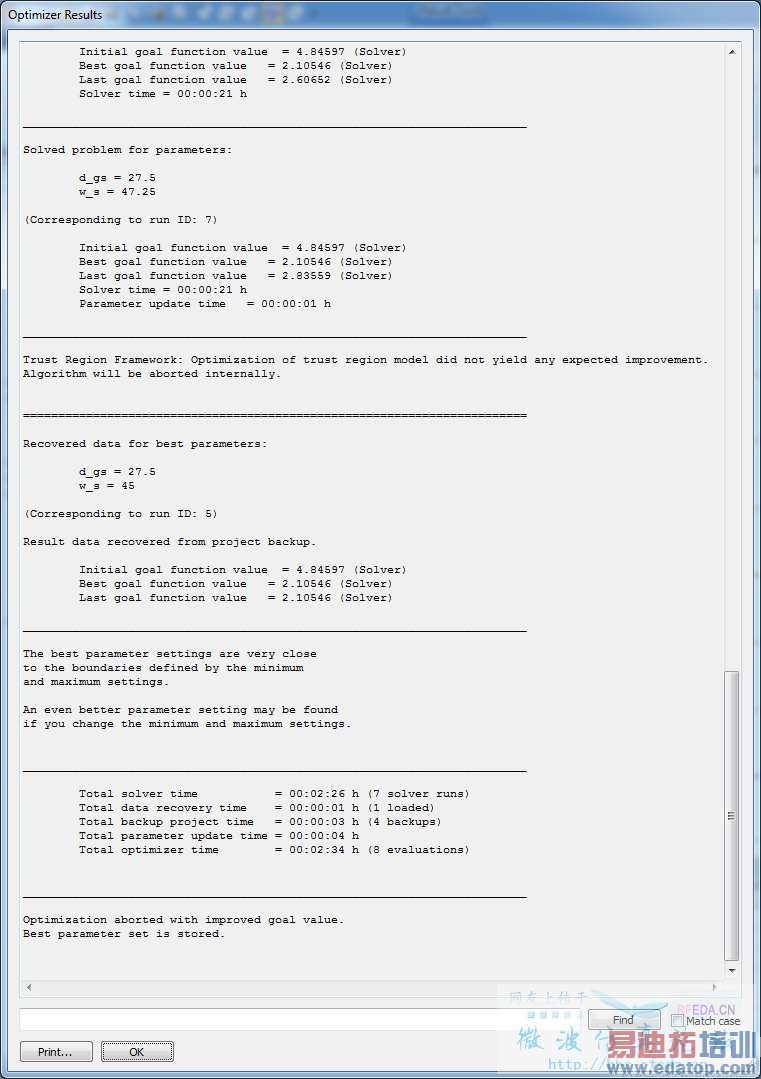

Optimizer計算7次給出信息目前的優(yōu)化值已經接近預設的最大值和最小值：

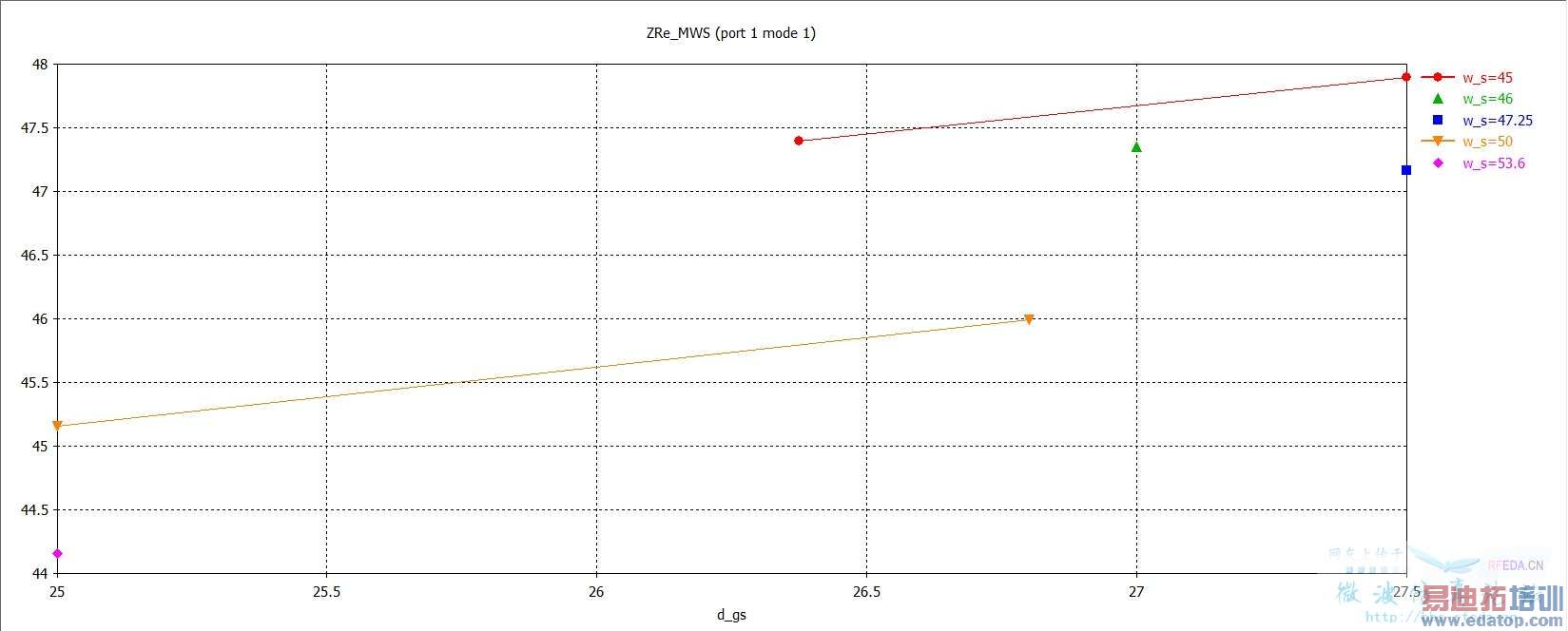

Optimizer計算的數值：

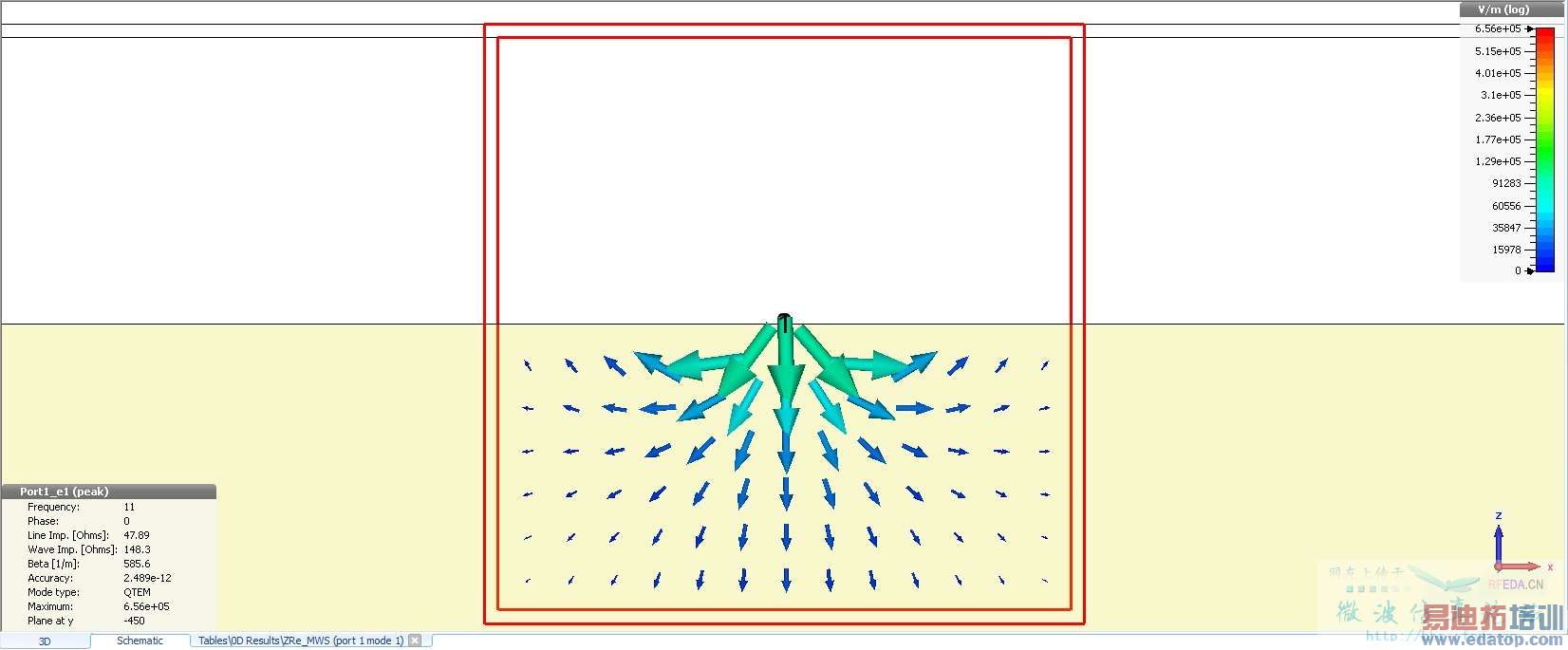

最后的端口屬性：

非常感謝，Z11和Zc對于CPW結構是同一個概念么？我之前也想用這個，但是不確定這倆是不是一回事@_@

那你找找input impedance和characteristic impedance之間的定義區(qū)別，再看看對你的這個模型有沒有巨大的影響不就知道了。
