CST MWS貼片天線陣的端口相移與直接建模的疊加，結果為何相差很大？

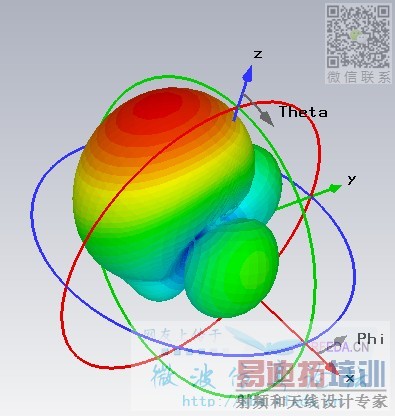

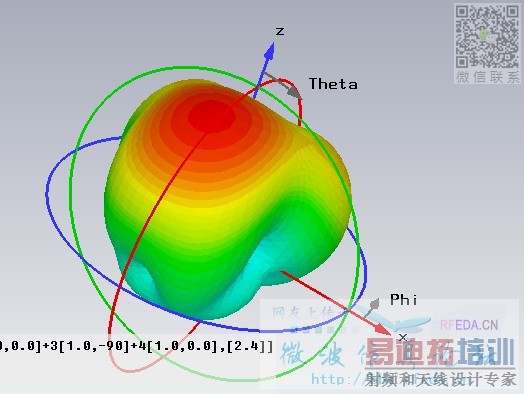

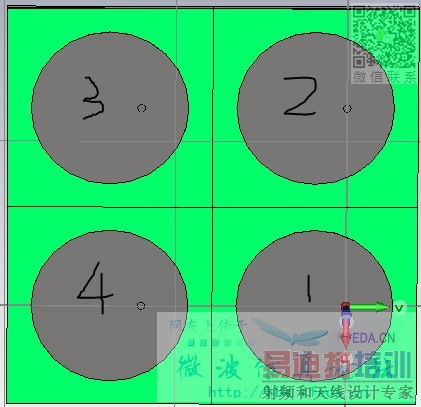

仿真貼片天線陣（4個天線），第一次用單個天線通過result—antenna array 2*2得出來的結果，和第二次直接建4個天線得出來的結果相差很大。只不過第一次是通過端口的相移，第二次是通過“合并結果”出來的。為什么會不一樣呢?還有，還想請教各位前輩，端口激勵為什么要相移90呢?（1.90°，2、4是0°，3是-90°）

Antenna Array里面計算出來的天線陣列遠場方向圖是不考慮天線陣元間互耦的。
而直接建立陣列模型再通過全波仿真是考慮到天線之間的互耦的

您是對的。不過還想請教一下;為什么四個端口的激勵要有90°的相位偏差呢?對電磁場中的相位一直沒有什么概念。

相移不是必須的，看你實際的需要，教程中設置相移只是為了讓你知道相移會對天線的方向圖產生影響，為你后面學習相控陣天線，波束掃描有個基礎，這邊你也可以設置任意的相位，觀察天線的方向圖！

謝謝哈！試了一下 貌似也只是方向圖最大增益的角度發生了偏移。

請問使用wizard建立的模型中，改變掃描參數，實現不了波束的掃描，您知道原因么
