CST MWS仿了一個50歐姆的同軸線，搞不懂為什么反射會這么厲害

仿了一個50歐姆的同軸線，搞不懂為什么反射會這么厲害，不是應該s11掉的很低么，為什么仿出來s11基本都在0的附近呢？open add space的邊界
真想不通，求助各位前輩
還想問一下s參數的旁邊有pass=1，pass=2.。那個是怎么回事啊是什么東西。
多謝了

我重新仿了一下s參數的pass不見了不知道是不是網格的原因，可是s參數還是很接近0.。。。莫名其妙的
我把模型傳上來了，真誠求教中

1. 請先熟悉軟件的最基本操作流程，磨刀不誤砍柴工。CST文檔《CST STUDIO SUITE - Getting Started》和《CST MICROWAVE STUDIO - Work Flow and Solver Overview》。

2. 仿真結果是否有問題看了你的文件才能知道。

3. CST MWS幫助文件《Adaptive Mesh Refinement (Transient)》。

cst的仿真流程我大概也知道，原來對著例子或者自己也仿過幾個天線
這個s參數的問題我真是搞不明白。。。
文件我傳上來了，如果大神有時間的話幫小弟弟掃兩眼多謝了

你的壓縮包解壓出來是psf文件，所以你用的是CST Particle Studio？

模型里同軸線的負載在哪里？只有一個波導端口說明同軸線開路，S11能很低嗎？

如果你不知道pass=1、pass=2等等是什么東西，說明你不知道什么是adaptive mesh refinement，說明你不了解仿真的基本操作，說明你沒有看1樓給出的幫助文件。


重新設置為high frequency模式，用CST MICROWAVE STUDIO打開：

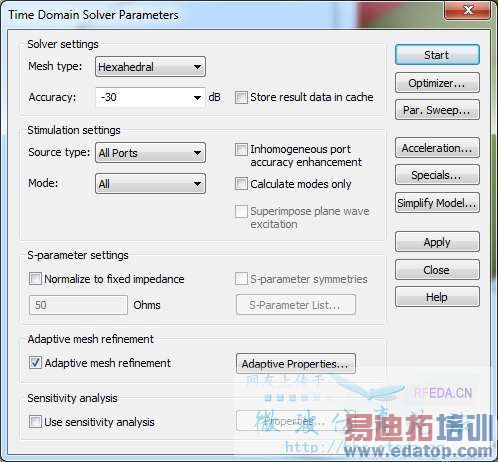

模型只有一個波導端口，所以同軸線開路。Time domain solver的參數：

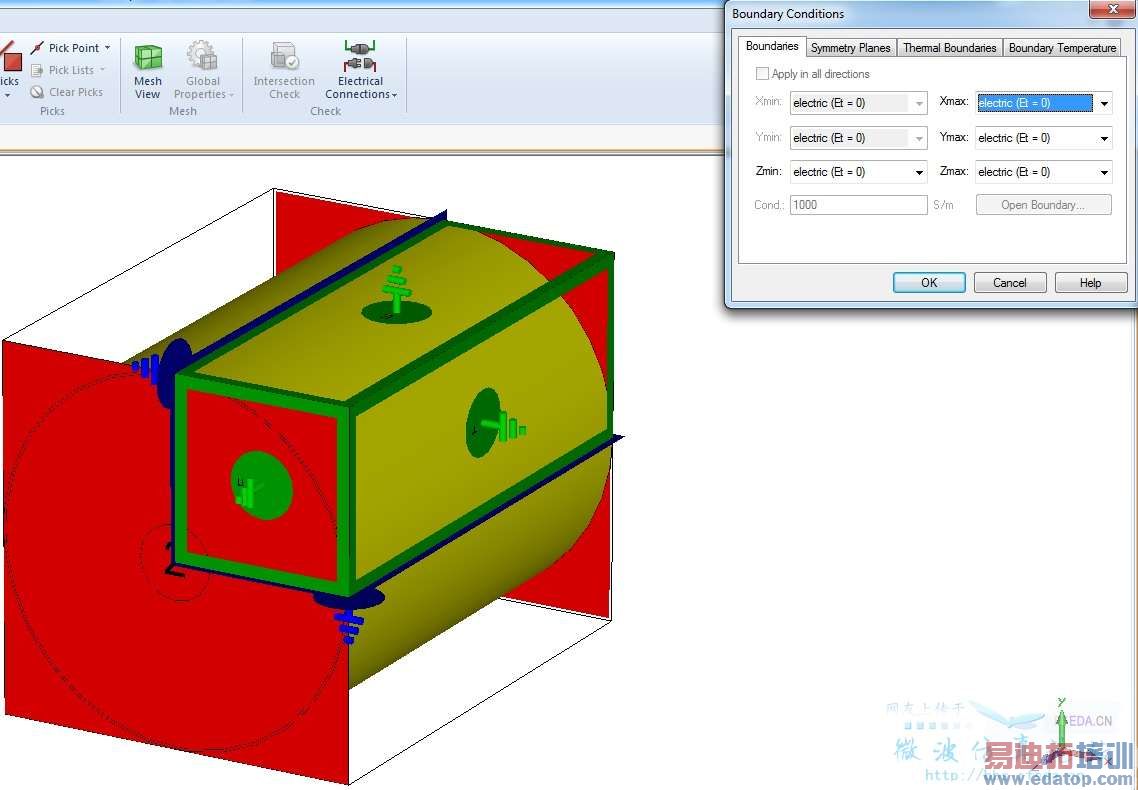

Adaptive mesh refinement已經激活，所以仿真的時候一定會出現pass=1、pass=2……。不關心遠場，所以邊界條件改為electric并且使用對稱面：

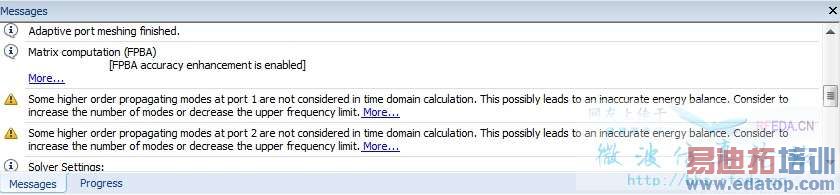

刪除所有field monitors，time domain solver accuracy設置為-80 dB，global mesh properties改為10、10、10，取消metal edge refinement factor，默認激活energy based adaptive mesh refinement。Mode calculation的時候會有提示信息：

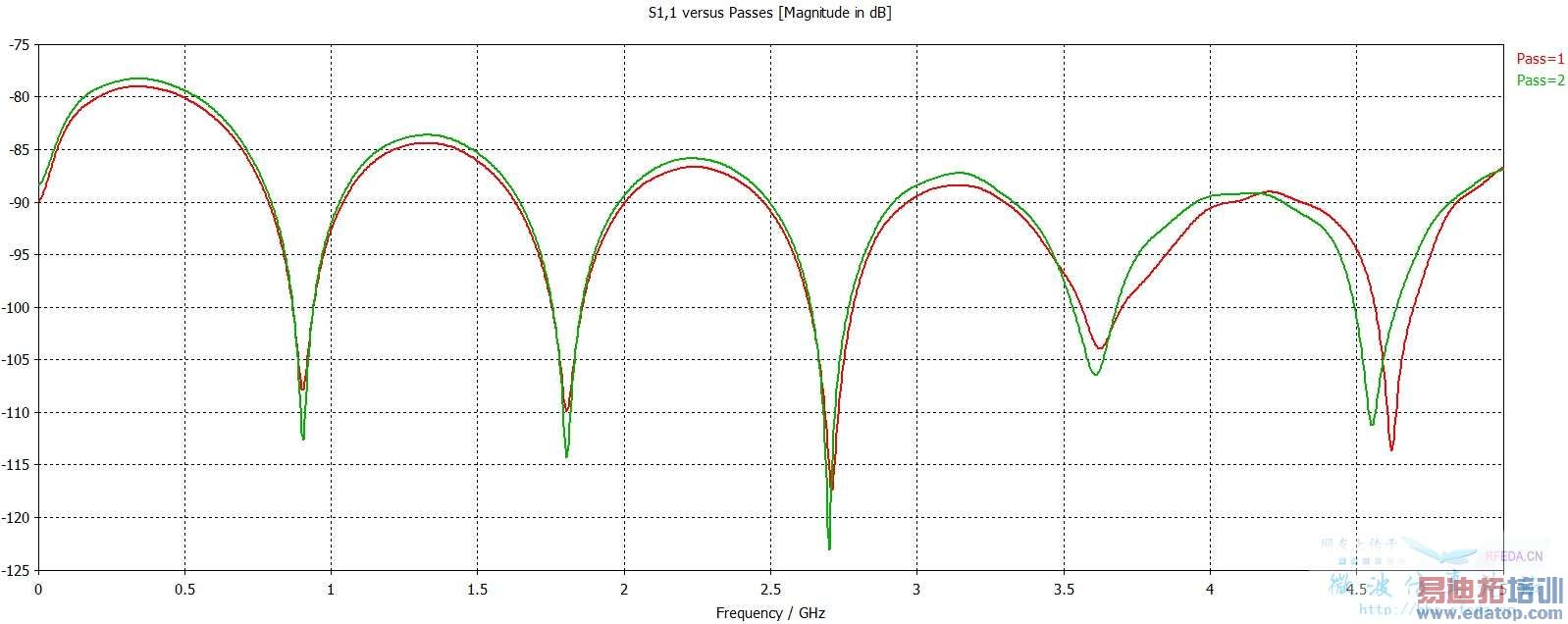

暫時不增加模式數，端口模式計算得到的line impedance為49.93歐姆。S11：

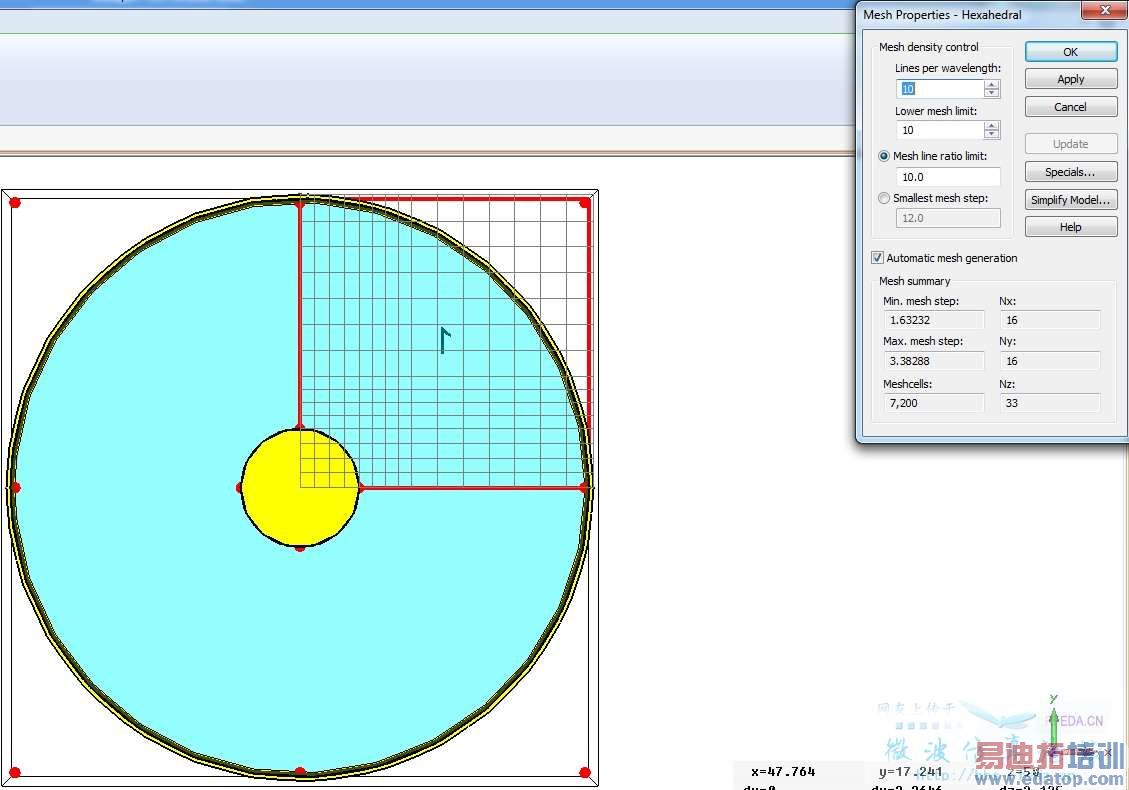

網格優化之后的網格顯示：

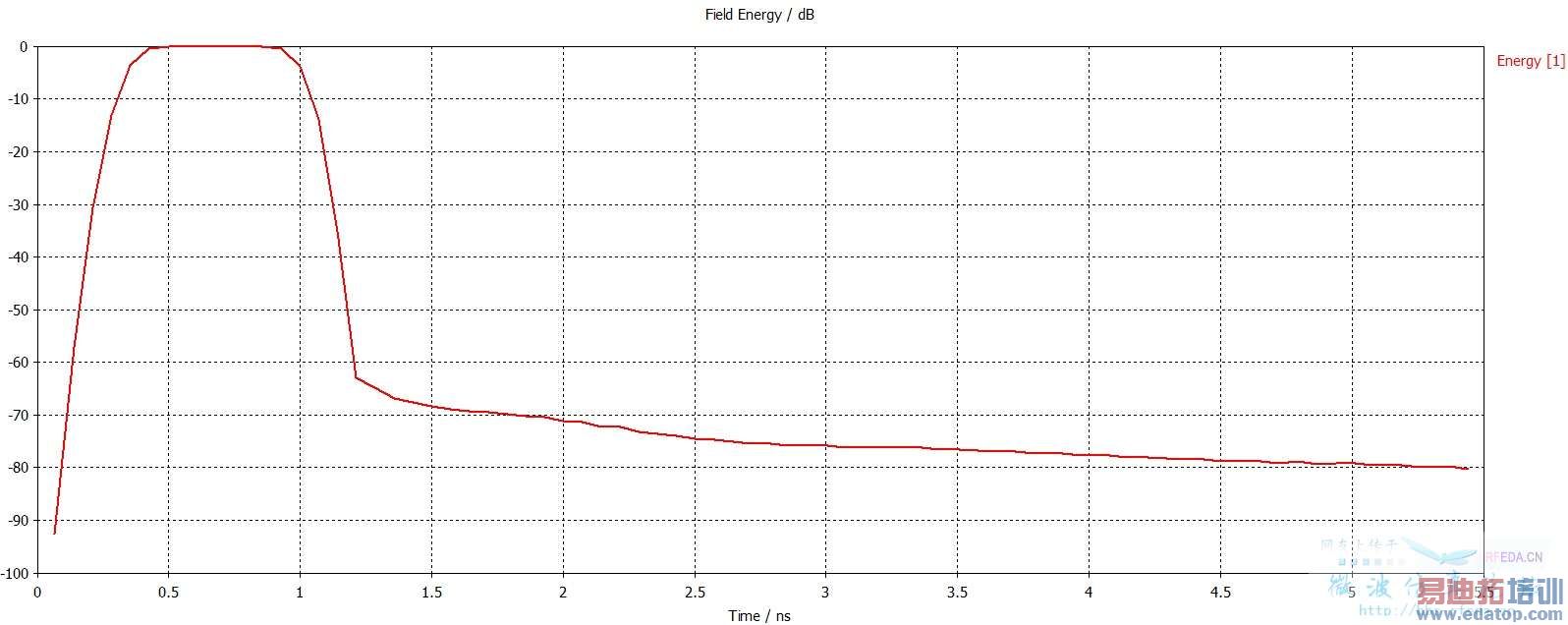

Field energy已經到-80 dB了：

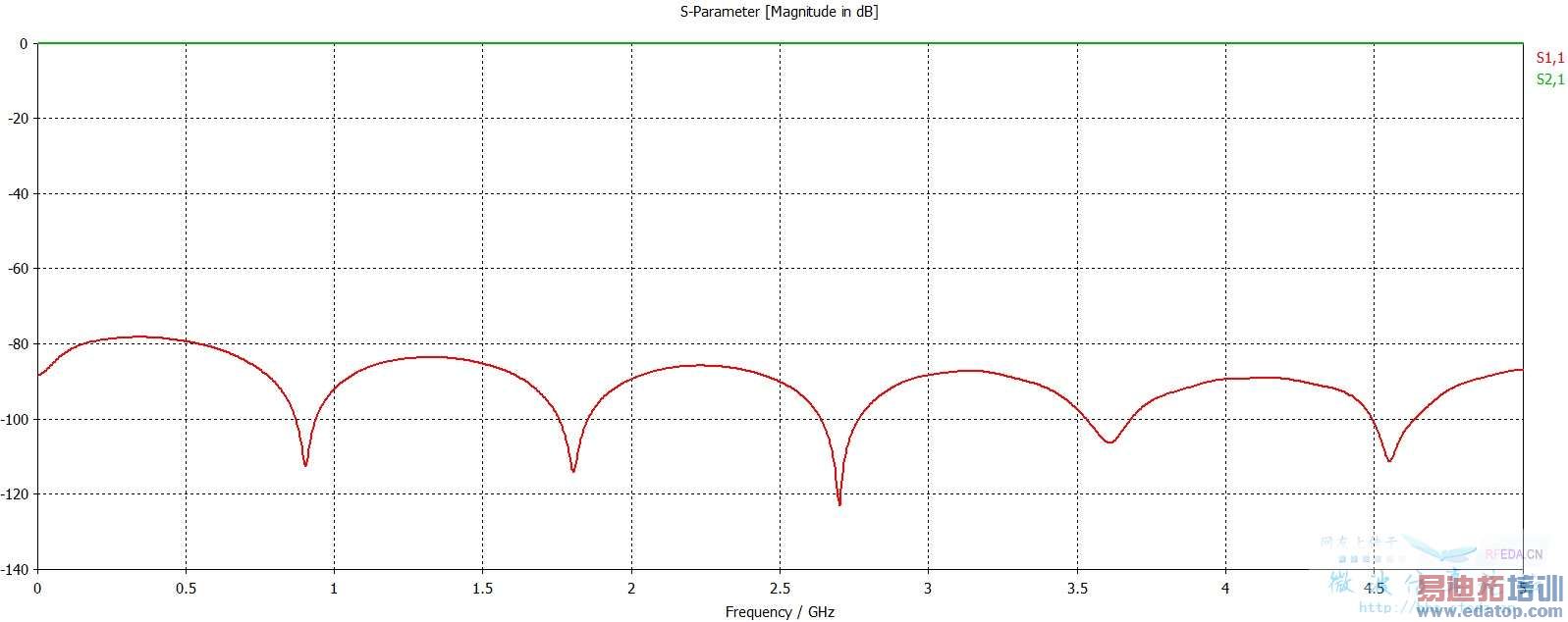

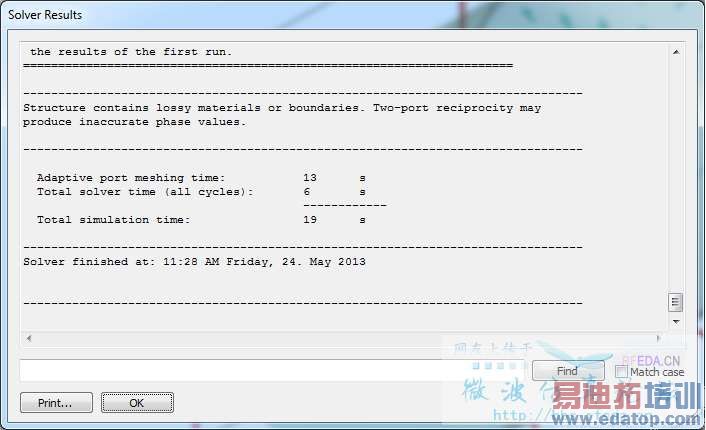

最后端口1的S參數：



這個就是樓主你想要的很低的S11吧？




所以樓主你還需要好好熟悉軟件，前面寫的幾個文件要是不耐心看就會有這樣的問題。

收兵回營！


親自操刀，贊一個

額真是大神啊。。。。要是能拜你為師也不枉此生了，小弟多謝

我還想問一下《CST STUDIO SUITE - Getting Started》和《CST MICROWAVE STUDIO - Work Flow and Solver Overview》這兩個是兩本英文書吧，有沒有中文版的可以看??？

沒見過中文的。

恩恩謝謝你了
