CST MWS基于基片集成波導（SIW）的縫隙天線仿真

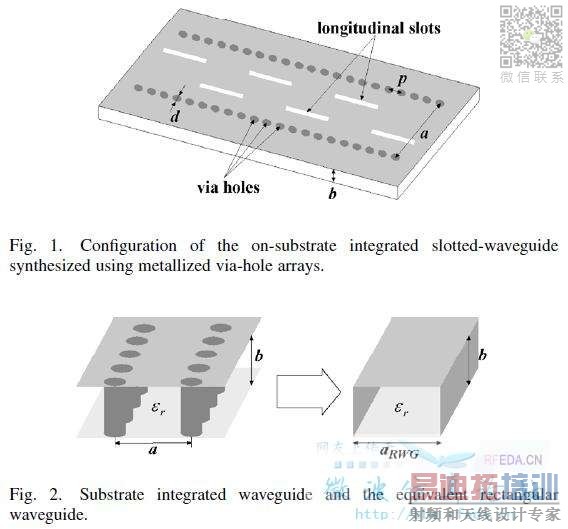

大四畢設選了這么個題目，沒學過這方面知識簡直作死啊，導師說讓我這周先模仿下面第一張圖建立個最基礎的模型，用直接饋電方式，還說什么只用一條波導，能看到基本的現象就行，可是完全是在聽天書啊，求大神指教一下這到底是個啥?或者我應該從哪方面學習?找了好多教程都跟我要做的這個沒有關系。

求不要秒沉啊。

縫隙陣列的文章應該很多吧，隨便找一篇照著仿真就好了，是軟件不會用嗎?不過CST我不會，幫你頂一下吧···

其實就是把波導的兩個側壁換成了一排金屬柱，波導總學過吧，另外縫隙天線的文章很多啊，縫隙怎么設置，很簡單的吧

SIW其實就是一種人工介質波導，把波導裂縫天線的設計概念直接引入到SIW中，再用等效的計算公式計算SIW的尺寸。

老師指點的很細致啊，先建模，你總得先拿軟件把模型按尺寸畫出來吧，就畫你第一個圖的。
方塊圓柱總認識吧。學習軟件建模下周老師會高速你的。

有點教小女生打籃球的感覺

模型畫了嗎?沒有的話先畫模型。

直接饋電方式可行嗎?S參數能滿足要求?

請問你會了嗎
