PCB繞線圈后通電產生的磁場仿真該用CST哪個仿真方案?
請大家能給我些建議，我這樣方法該用CST那個工作室平臺比較好。

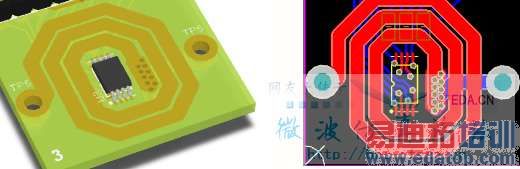

實現如下，一個PCB板上有繞幾圈走線，當加一個直流或交流的激勵源后；這個PCB走線的線圈會產生一個磁場。我就想仿真出這個磁場的效果圖出來。比如某些位置的能獲得多少磁場的能量。線圈中心是個磁感應IC。
不知CST那個工具適合我這個用途呢?請經驗的朋友能給我些指導。
曾經有說過要CST的電磁工作室、有些人說要PCBs工作室、天線工作室等。由于之前未接受電磁仿真這一塊，所以不知如何入手去解決我這個問題。
謝謝！
尺寸，工作頻段等參數有沒有？若頻率比較高話可以使用微波工作室MWS。若只看磁場且頻率較低的話，可以使用電磁工作室EMS。可以去CST-china看看CST的基本功能介紹。CST2012套裝概覽，不知道對你有幫助嗎。
http://www.cst-china.cn/pdf/product/cstsuit2012.pdf
頭一次聽說有“天線工作室”……
[at]hefang，新手不懂請不要這樣；能否給點我這問題方面的建議嗎？·
[at]chen2006，謝謝你！這塊板是我設計的，所有尺寸都有。板子的大小大概是2.5cm左右。PCB的走線長度和寬度、線厚、溫升、材質都有。流過該走線的的電流可以是直流(DC)，也可以是交流(AC)頻率在50或60HZ。頻率非常低，屬低頻或直流吧。按你這樣講，我的應該是選擇電磁工作室EMS做這方面比較合適。
我先看看你給的鏈接文檔，另外，對于我這個應用；我能分析到有那些項目或參數呢？
歡迎大家來討論一下。
用哪個工作室1樓已經說了，CST幫助文件《CST STUDIO SUITE Overview》。
至于EMS能分析什么，請閱讀CST EMS文檔《CST EM STUDIO - Workflow and Solver Overview》。
建議還是用電磁工作室，頻率太低了
