各位大神：
最近遇到一個難以理解的問題，就是仿真天線的時候，采用open+air邊界條件，仿真得到的反射系數和x,y周采用周期邊界條件得到的反射系數相差非常的大，請問是什么原因呢?

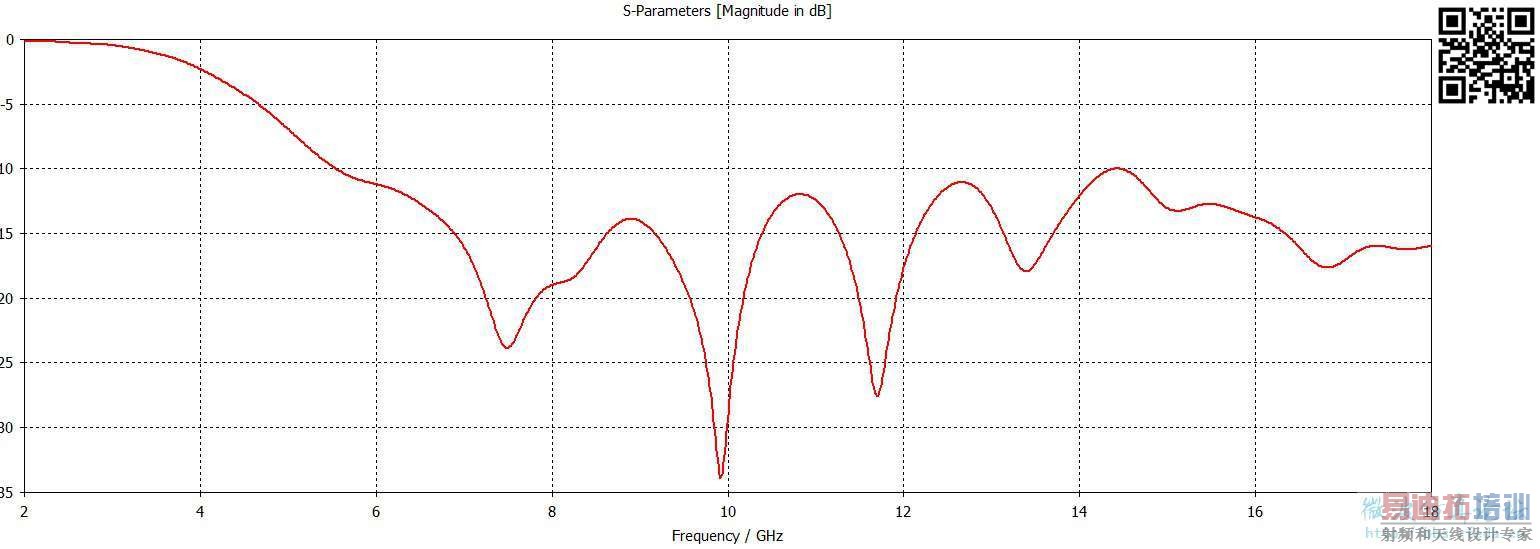

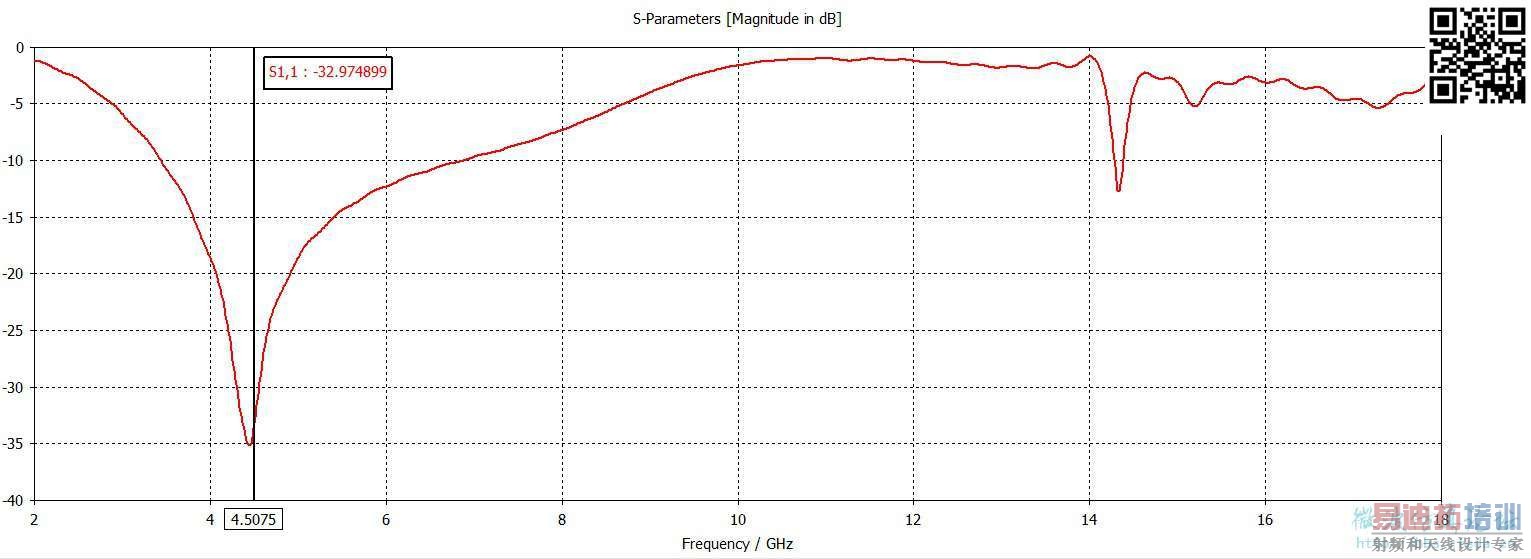

我對這個理解是當時自由空間邊界的時候是單個天線，當是邊界條件的時候是在二維上有周期結構的，其得到的是單個單元在無限大陣列天線中得到的反射系數，兩者有區別是可以理解的，但是我得到的結果差距非常大。下面就是簡單的蝶形天線在兩種邊界條件下得到的反射系數，有沒有知道問題出在哪里的大神啊
頂一下，大佬幫忙解答一下哈
頂下，初學者也想學習下
大神快出來
自己回答一下吧，個人感覺是因為陣元間距太小不到0.25波長單元間耦合強烈（后來去仿真了一下兩個單元組成的陣，S21只有-6dB，耦合還是很強的），因此改變了單元的輸入阻抗。
周期邊界還是不如布好陣列進行仿真來的準確，需要花點時間罷了。
為什么周期下反而不如陣列準確呢，周期邊界下得到的反射系數到底是什么意思呢
