變壓器模型，次級線圈想接容性負載，請問怎么建模？本來想阻抗里直接填 30-j*30，但是好像不行，說J未定義。在線急等求解答！
這種操作我沒做過，但是我試了試，這個步驟應該是對的。

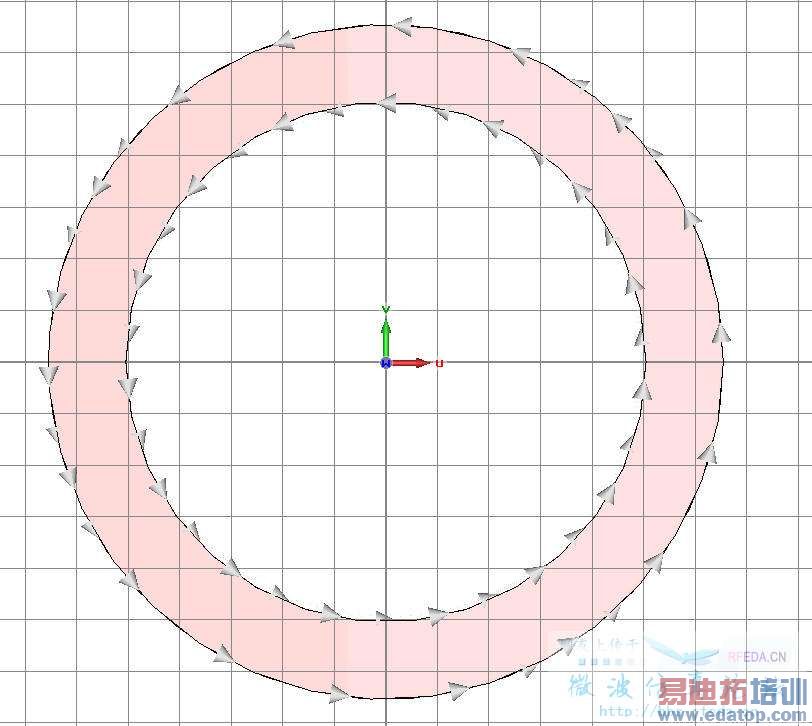

首先建立線圈
然后點擊視圖下面的標簽框的schematic

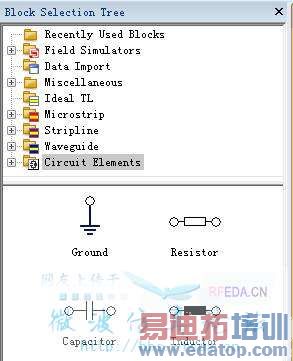

在這里添加電容

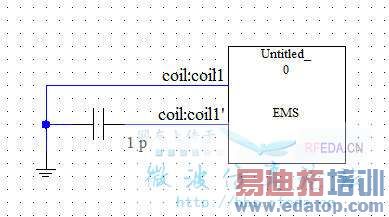

添加完畢視圖
謝謝耐心貼圖！這種方法的話，仿真是不是就要在Schematin這邊做了？ 在原來視圖里好像識別不了加的電容，計算結果沒變化呢
建議你先了解一下DS與EMS的協同仿真，查查Help。
