怎么讓Z11顯示在SMITH 圓圖上？
來源：
更新時間：2024-08-08
閱讀：

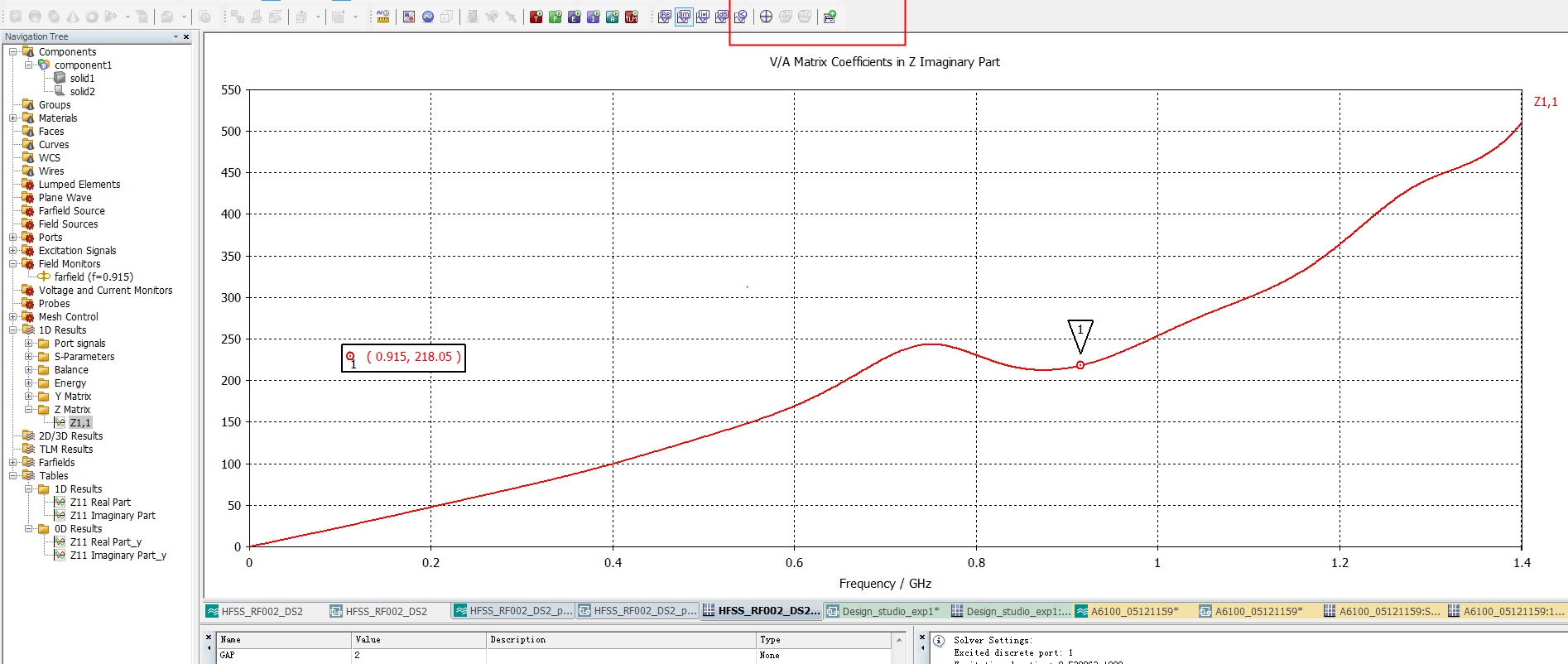

為什么下圖中smith圖標是灰色的?
Smith圓圖是用來研究輸入輸出反射的，而Z11與反射沒有關系啊，怎么能用Smith圓圖表示呢！
可是，端口處的反射系數是由以下公式計算S11 = (Z11-Z0)/(Z11+Z0), Z0為端口阻抗，一般為50歐姆，怎么能說沒有關系呢?
看看S11的smith原圖試試
因?yàn)楦炀€連接的不是標準的50歐姆傳輸線，所以看s11意義不是特別大
端口處的反射系數是由以下公式計算S11 = (Zin-Z0)/(Zin+Z0)，其中Zin是輸入阻抗，并不等于Z11！你自己查一下Z11的定義，Z11=U1/I1 (I2,I3...=0)，它是對網絡參數的定義，其它端口的負載不一樣，1端口輸入阻抗Zin必然是不一樣的！Zin并不不等于Z11！只有其它端口都開路的情況下，才相等！
看s11，就可以看smith原圖
對于一端口的天線，z 11等于zin啊?
一端口天線的話，你直接參考六樓吧
