CST中后處理傅里葉變換請教

來源：更新時間：2024-08-08 閱讀：

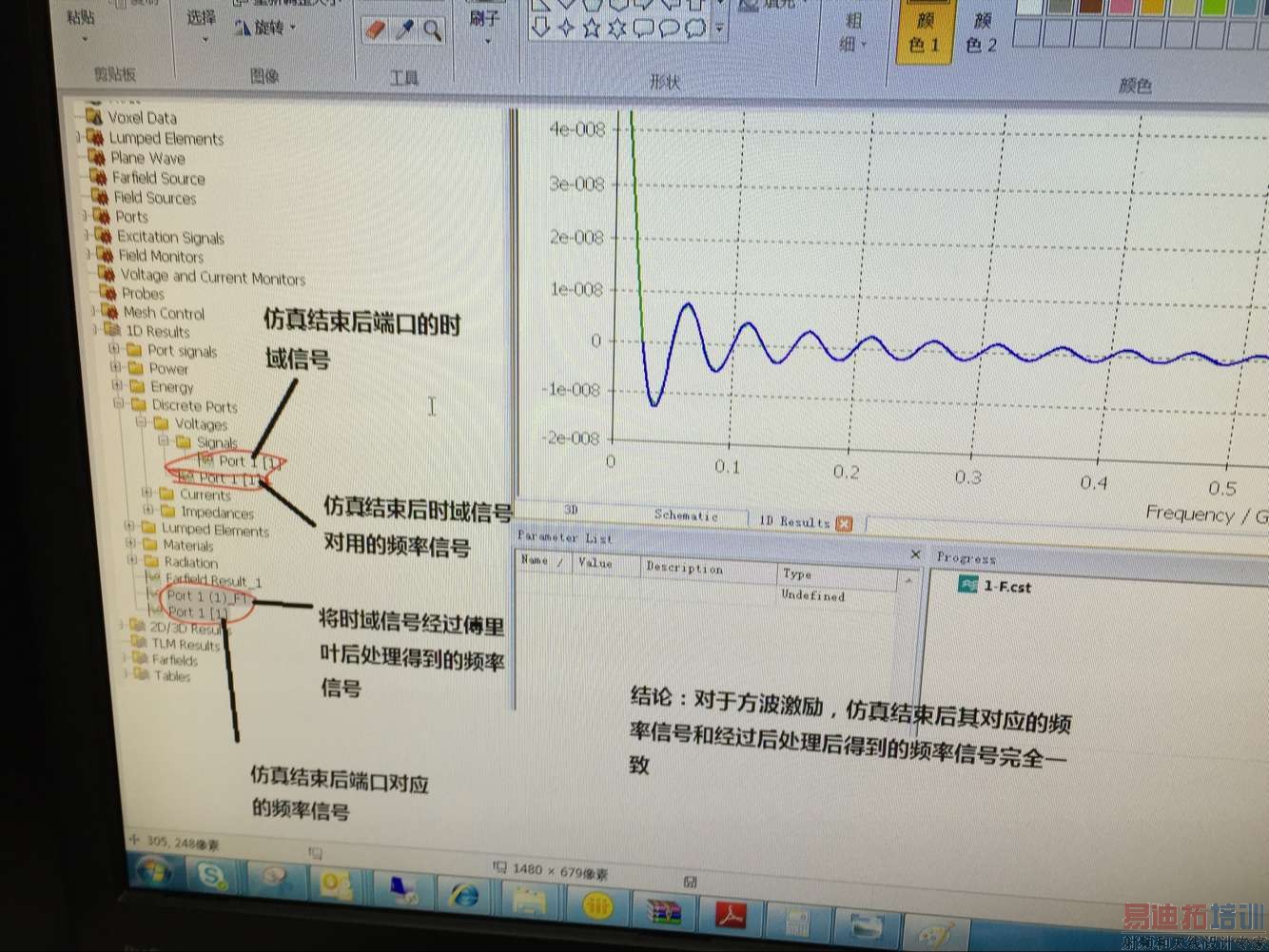

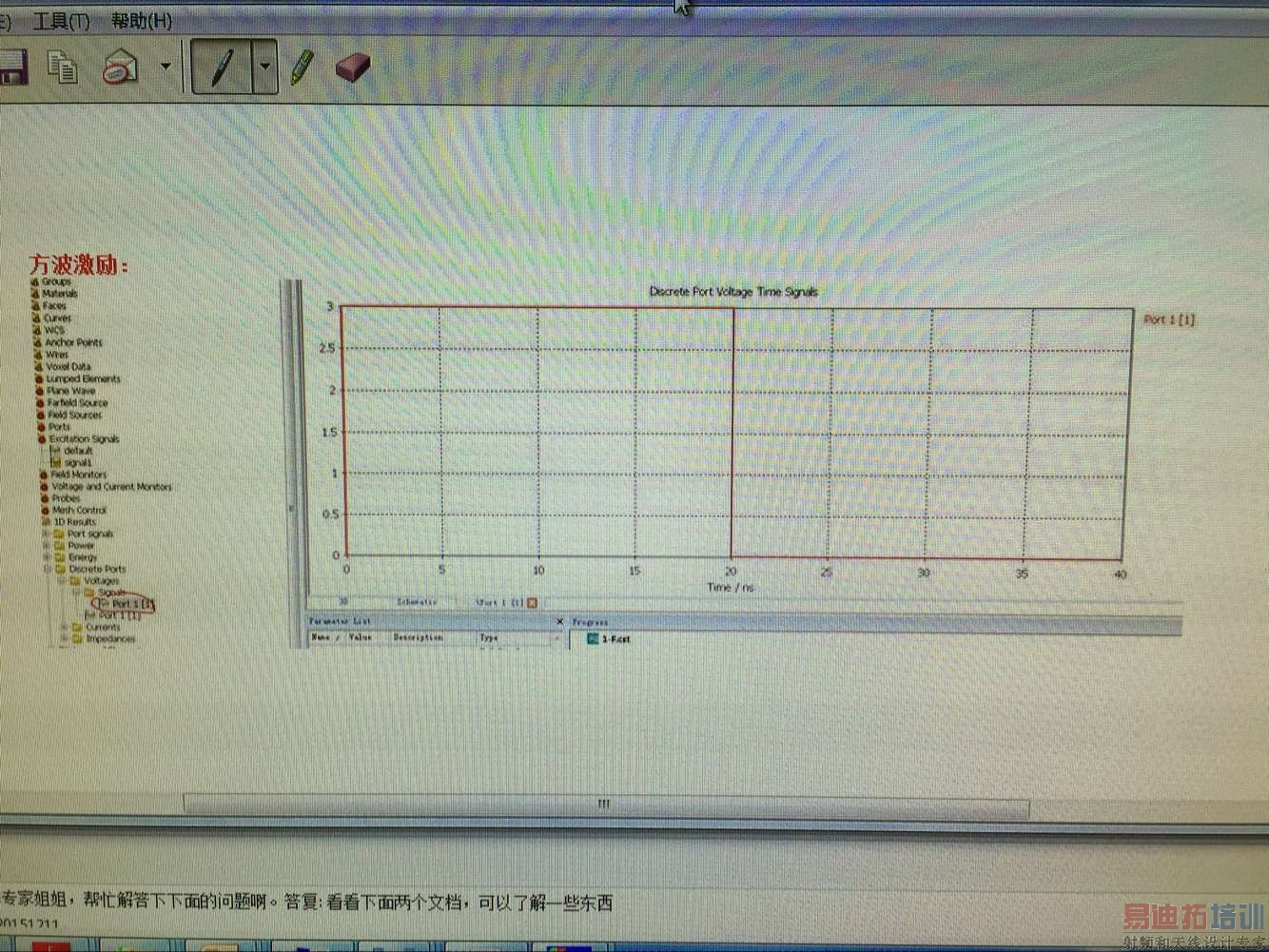

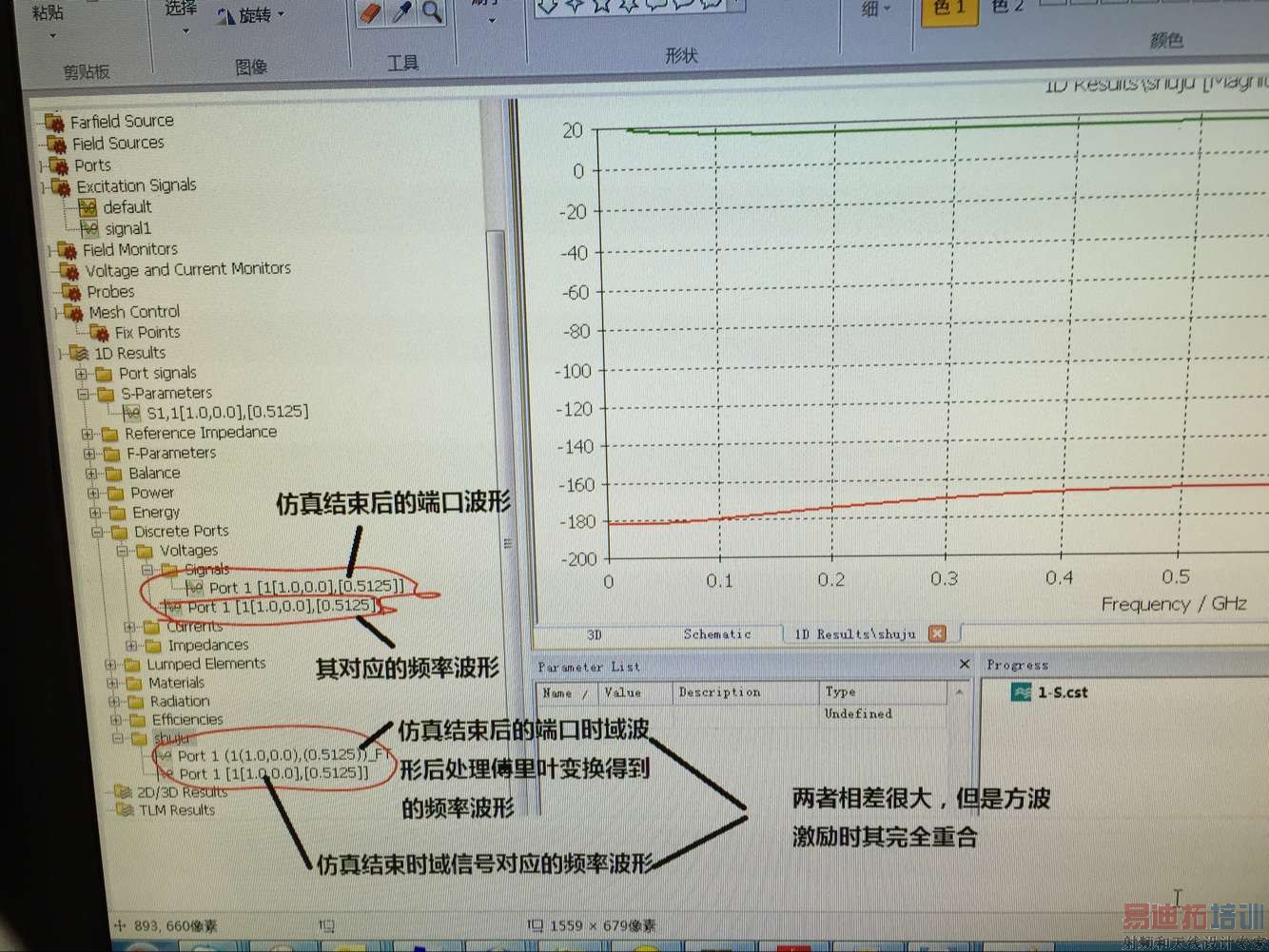

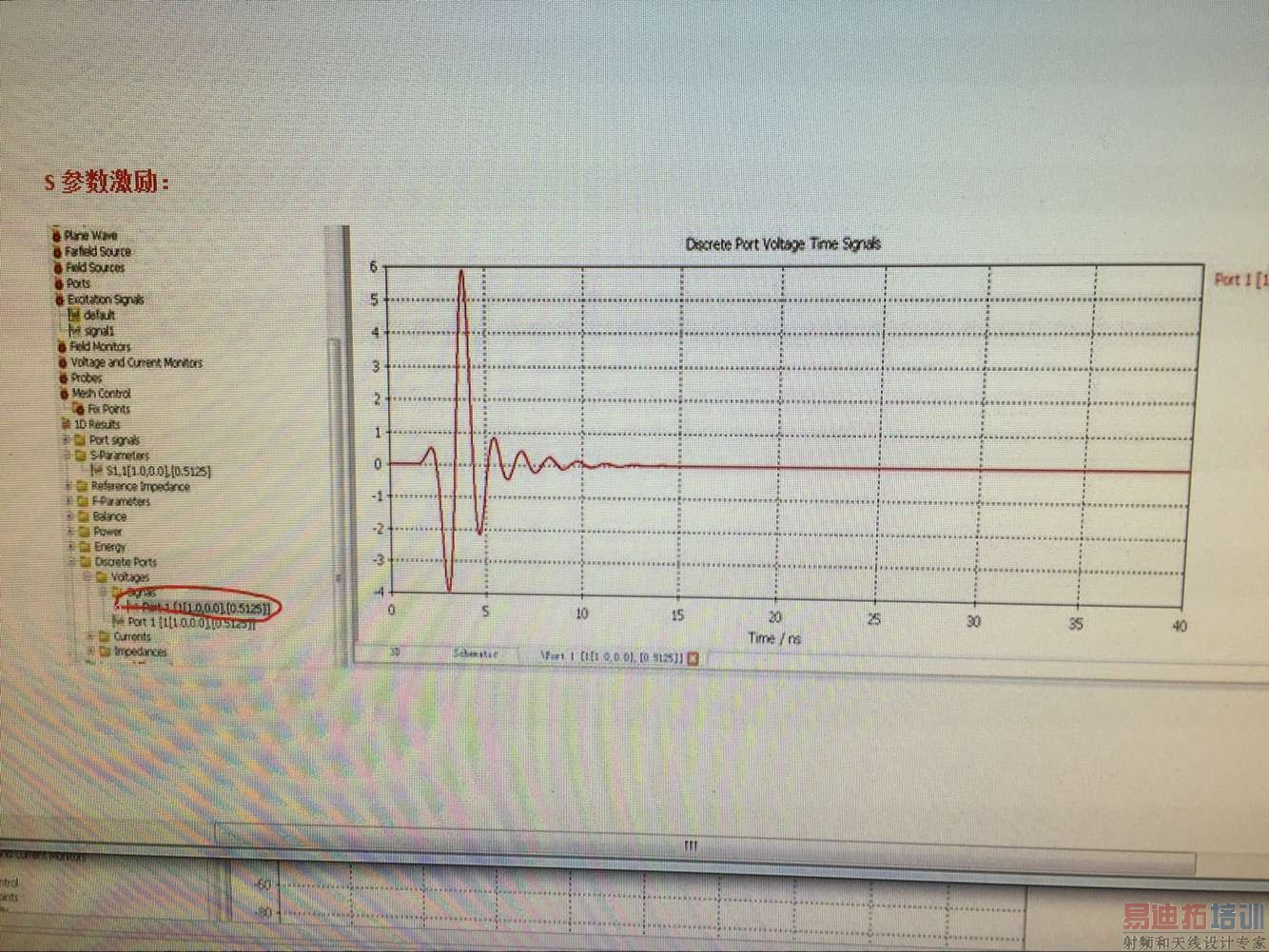

在CST中分別用方波和S參數激勵，結束后端口時域?qū)?yīng)的頻率波形和經過后處理的到頻率波形對比，方波完全相同，而S參數激勵卻相差甚遠，如照片所示，望各位大神指教。

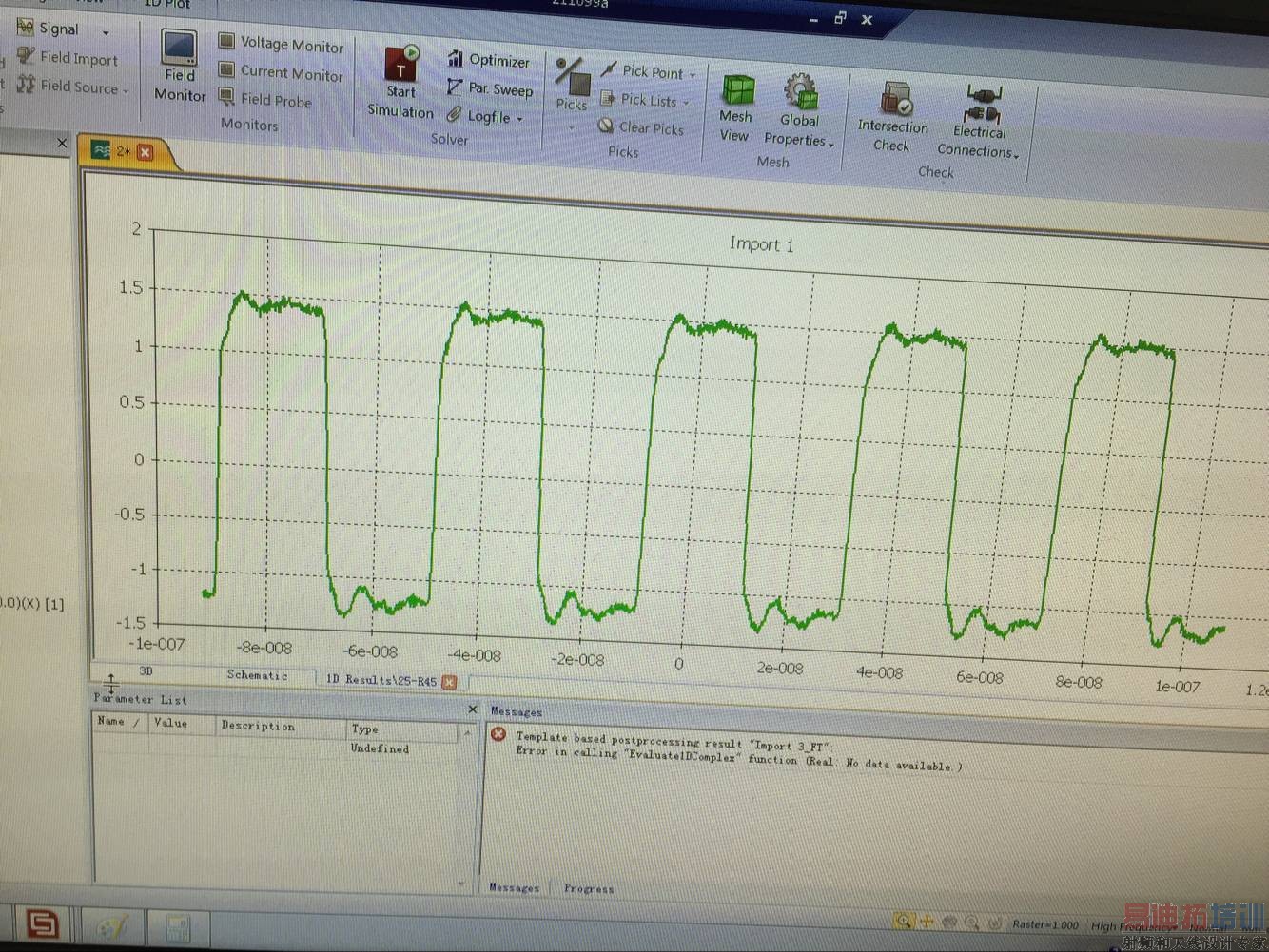

通過示波器的得到的25MHZ的方波波形，導入到CST中，通過后處理得到其傅里葉變換如下圖所示，幅度和頻率明顯不對，望各位大神幫忙解答下。

請問什么叫”S參數激勵“？

先把基本概念搞清楚吧意義何在！

就是discrete port中的和電壓源，電流源并列的那個.

我的目的是將測試到的時鐘信號經傅里葉變換同遠場仿真仿真數據進行運算和實際測試的數據進行對比。麻煩兄弟幫我講講這個概念。為啥變換出來的傅里葉不對。

看了樓主的敘述，樓主說的“S參數激勵”就是使用默認的高斯脈沖激勵，這個從上下文來看應該沒問題；
下面開始回答問題：
1）默認高斯脈沖激勵時，時域的FT不等于軟件結果中直接得到的頻域結果。
這個問題主要是樓主忽略了“歸一化”的問題，在CST時域仿真中，只要是使用“默認高斯脈沖”激勵，那么最后得到的頻域結果都要使用激勵信號進行歸一化，也就是得到的時域結果進行FT之后，還要再除以激勵信號的FT——樓主可以用后處理自己驗證一下。
2）使用方波激勵時，得到的頻域信號與時域信號的FT相同
這個問題和上一個問題類似，使用“默認高斯脈沖”激勵要歸一化，而使用自定義信號就不用歸一化了，所以相同。
3）時域信號FT之后幅值明顯小于理論值
這個也是不同的FT算法問題而已，在CST中進行FT計算時，結果默認乘上激勵信號的長度，如果要得到正確的幅值，在FT結果上乘以（1/t）即可，t為激勵信號長度，或者在FT截面有個歸一化的數值，默認是1，輸入1/t也可以

雖然不是我發的帖子，但是學習了！感謝hawk8969大神！
我之前也遇到了CST中時域信號傅立葉變換到頻域感覺幅值對不上的問題，原來是差了一個1/t。

首先非常感謝兄弟的解答，萬分感謝。在繼續請教下面2個問題：

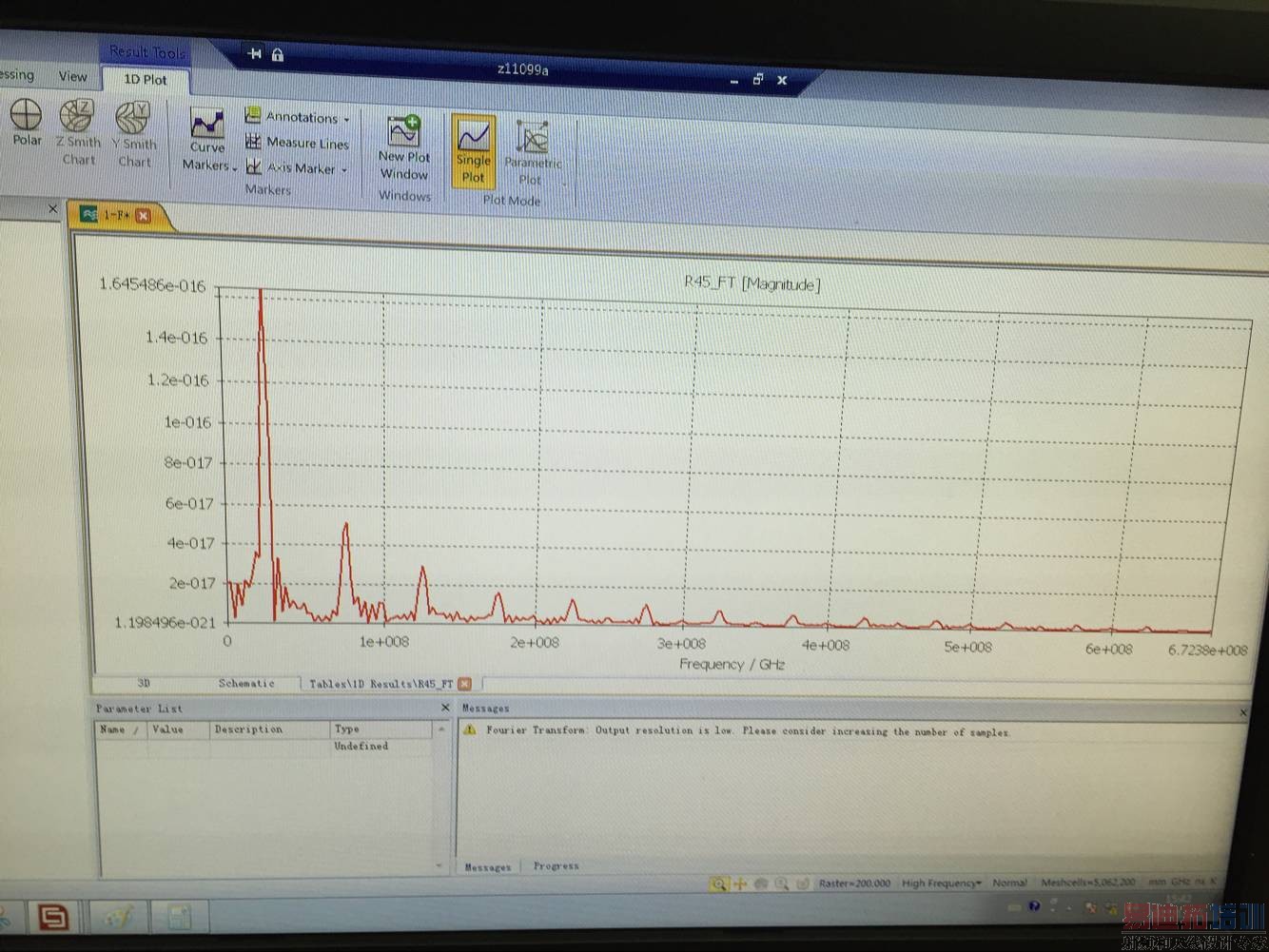

1按照您的描述，我實際操作了下，我的是25MHz的時鐘，我就乘了一個時間系數，果然幅度看起來正常了，但是進行傅里葉變換后，他的幅值出現了負數，頻率也有稍微偏差，具體如下圖所示。
2我用示波器實際測試了25MHz時鐘的空載波形，導入到CST中進行傅里葉變換，可是起頻率明顯不對，具體如圖中所示，麻煩兄弟幫忙看看問題出在哪，另外附上txt格式的文本，可導入CST軟件。
