如何在模型中加入集總LC電路？

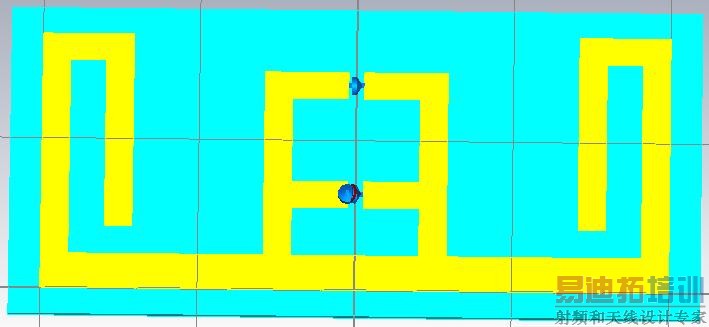

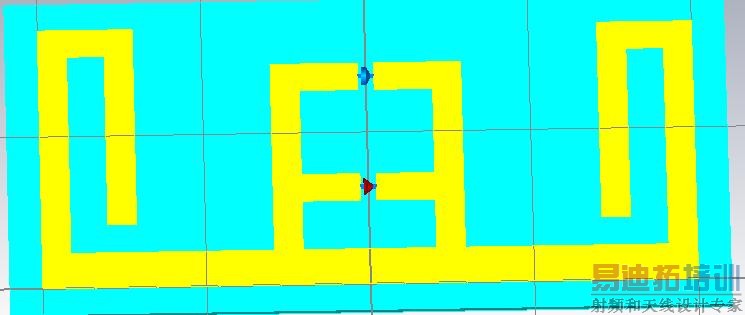

小弟CST新手，仿真一個RFID標簽天線，結構如圖所示。

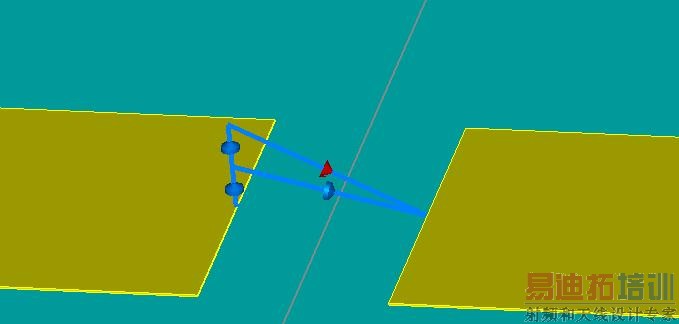

現在想在端口和天線之間加一個集總的T型LC網絡，加完后如圖所示。但是會報錯，求大神指點一下，應該怎么加入集總的LC電路呢？

你加的是離散端口？還是集總元件？……看報錯的意思是你加了離散端口，而端口和元件公用了一個網格……

謝謝您的回答，我在離散端口和天線之間加了一個LC的電路，是共用了一個網格，應該怎么解決這個問題呢？

樓主辛苦了，不過這還真不好加，又要串又要并的。
1.可以在CST 3D旁邊有個schematic加，比較方便。
2.仍要在3D模型上加的話，在端口中間再加個金屬片，該串串，該并并，錯誤應該是你加的這個lumped element 跟discrete port 平行了。

我之前也只是單純的加了集總元件，還沒有和離散端口一塊兒加。抱歉哈……這個還真幫不到了。看到了三樓說的方法，不過我還沒有從那里面加過東西。

直接場路協同或者加密網格
其實最笨的方法是，想一下實際中這些器件要怎么焊接或者貼片上去？按照實際的來！！
