粒子互作用PIC輸入信號的設置問題

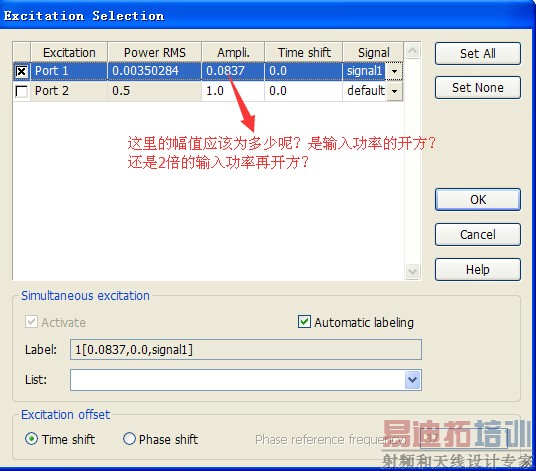

在粒子工作室里面輸入信號設置這一塊， 存在這樣一個關系power rms value=amplitude^2 / 2，這里的amplitude應該對應的是電壓幅值吧，那比如我的輸入功率為Pin，amplitude這一項是填sqrt（Pin ）呢，還是sqrt（2*Pin ）? 有的資料說是輸入功率的開方求指導！
我的理解是: 你看到的那一條文字敘述是以power watt 為基礎的說法，當你求解的前因不是以power watt 為基礎的話...這個式子是不成立的! (因為你會發現在Ampli. 里填上數值、Power RMS中的值是按方程計算出來的)
而...會用power watt為因的是waveguide port、進一步說 Discrete port 的power 就不見得是以watt為因。

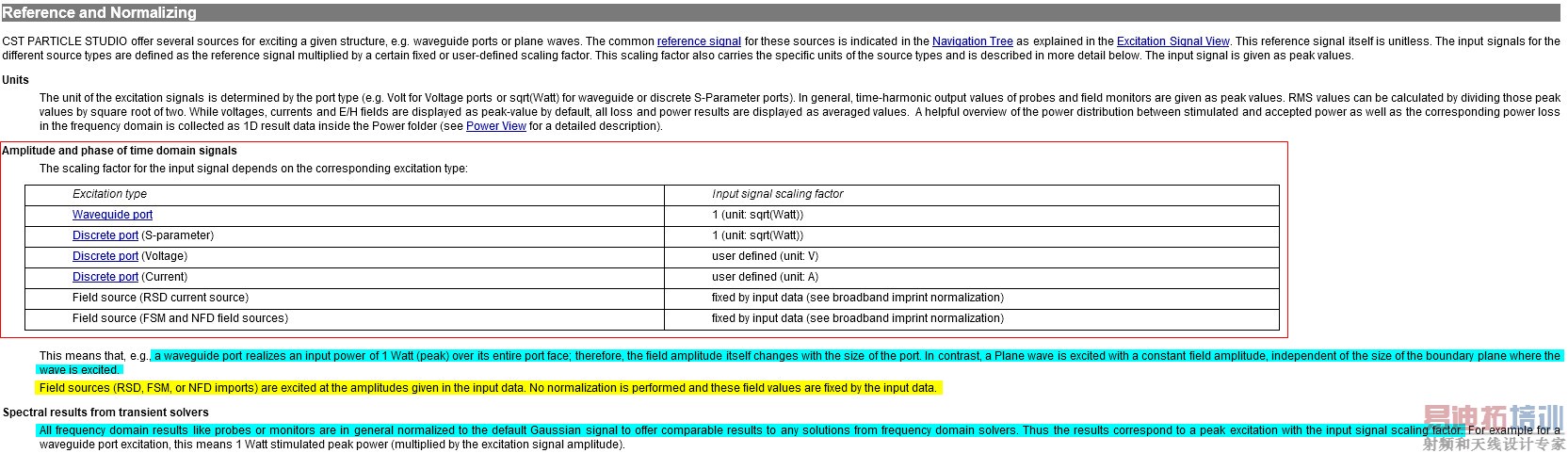

如上所說它們的關系在help里有說明: 請見圖表
請問下你這個截圖里的文字是怎么涂色的？每次看help都看得頭大，我也想做些高亮標記
這個幅值不是電壓，是歸一化電壓，等于V/(sqr(Z0))，這樣你就明白了吧
謝謝，比如我輸入功率為0.008W，那么這一項應該是多少呢
多謝您，我這里是波端口，問題是：比如我輸入功率為0.008W，那么這一項應該是多少呢應該是直接開方就可以了？還是。
不需要你開均方吧!? 只管你想要輸入的功率值就可以了! Power RMS 是方程自己轉換出來填上的。
你看一下那個Port 2 的欄位。
根據help中的說明 : Power RMS 、Power Avg 的值有參考到時域條件或是頻域條件。
但是那一欄是電壓幅值吧我是輸入功率
可見你尚未理解我貼那個help的用意，坦白說我是看了你的提問之后才去看的，但我能理解--根據help中的說明 : Power RMS 、Power Avg 的值有參考到時域條件或是頻域條件。
跟你輸入的是功率、電壓、電流無關，而是跟你采用的是Default 或是Signal..有關，如果你采用了Signal..那就要看你用的是什么Signal type。
這樣...很白了嗎?
所以PIC的激勵跟 Port type、TD or FD、Signal type...相互有關聯。 (某種程度下那欄Phase or Time shift是有意義的)
**在有限的時間內我所能理解的就是這樣而已。
