CST2012建模時，怎么把一個平面敷到另一個曲面上？
來源：edatop
更新時間：2024-07-07
閱讀：
想請教各位大俠，CST2012建模時，怎么把一個平面敷到另一個曲面上？是先建立好平面和曲面后，選中平面，用bend功能，在選曲面嗎，可是這么操作之后并沒有任何變化啊，是哪里沒有注意到，或是哪里錯了？
貼覆操作如下圖所示：

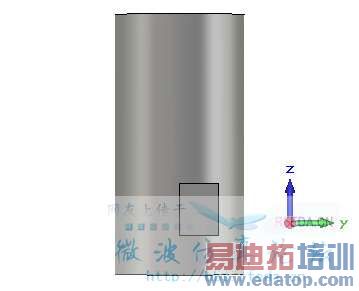

1. 建立一個圓柱以及與之相切的平面
[attachment=61111]
2.首先單擊選中平面，點擊Bend shape （或者ctrl+B）
如下圖所示：

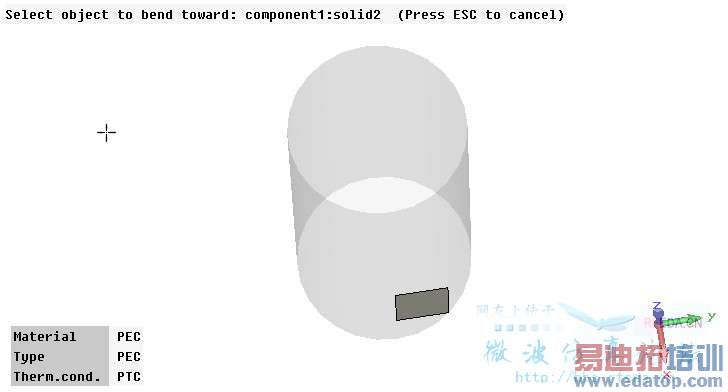

3.接下來雙擊選中待貼覆的物體（即圓柱體）

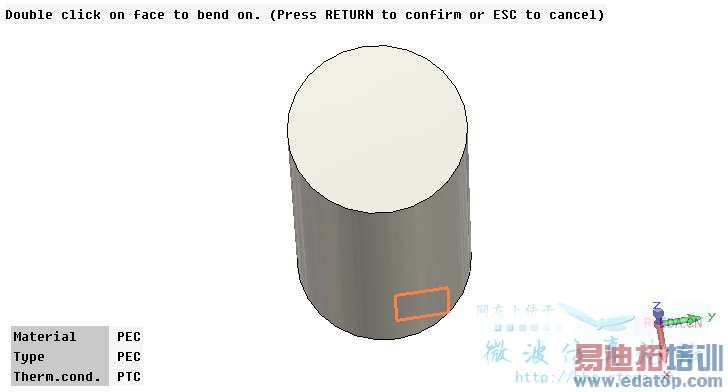

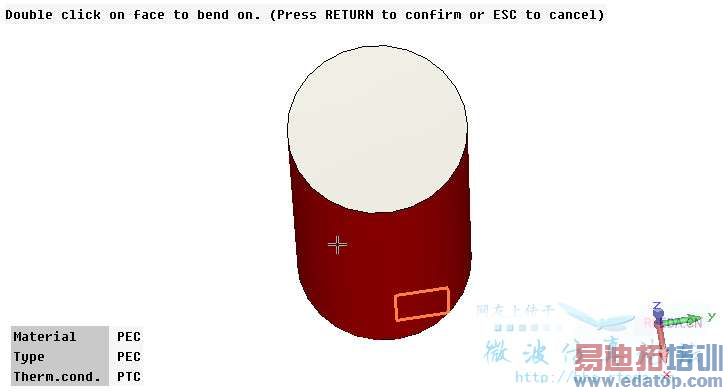

4.再用選面快捷鍵F，選中貼覆到的那個平面（圓柱體的側面）

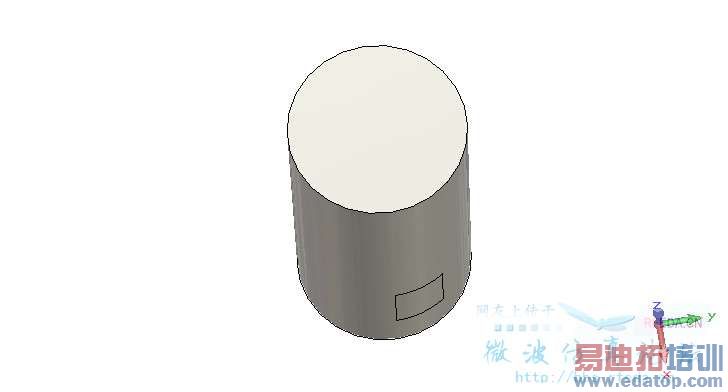

5.雙擊鼠標之后點擊回車，即可完成貼覆操作
不懂呢 樓主加油
2樓正解，但要注意兩個面需要相切，而且低版本的不能對雙曲率的面進行bend操作。再有你注意到是否有提示信息呀。
不需要相切的，自己試一下就OK。本人CST版本為CST2013 sp4
2樓好有耐心啊，2012版本需要兩個條件才能進行bend操作：
第一：只能貼覆薄片，即厚度為0的
第二：貼覆的薄片和被貼覆的物體要相切
如果使用2013版本，第一個條件可以去掉
把平面貼到球面和雙曲面上都是行不通，可以試一下把紙鋪到一個球面上，紙是會起褶皺的。
CST完成不了這個功能，需要用專業的結構軟件建好模型再導進來。
沒有嘗試就不能輕易下結論，這個操作時完全可以的，為什么我就可以呢

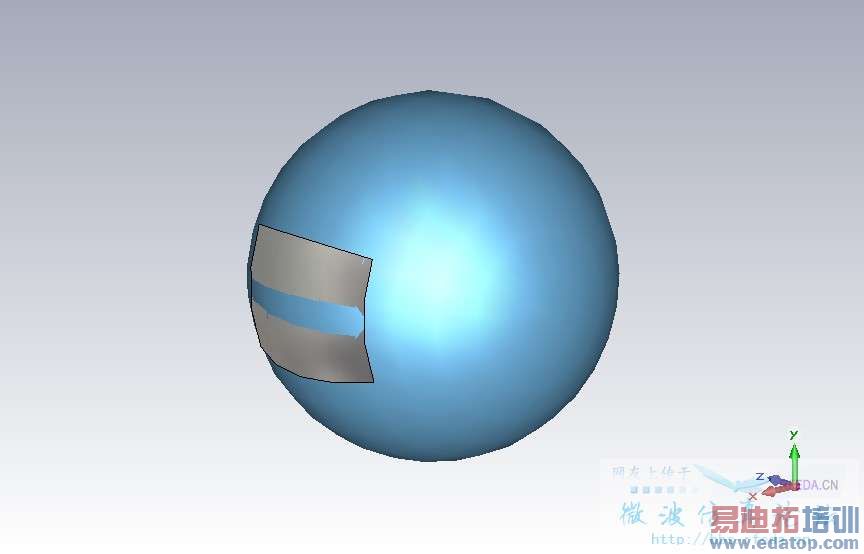

我也驗證過了，和柱面一樣的方法來實現。不過建模的時候要確保在bend 之前讓球面和平面相切在一起，不然操作時軟件會報錯的。
上午我已經驗證過了，2013版以后 就算相交依舊可以貼覆，它默認為自動向優弧（長的那個方向）方向執行貼覆操作
