CST仿真RG58屏蔽線
來源：
更新時間：2024-08-06
閱讀：

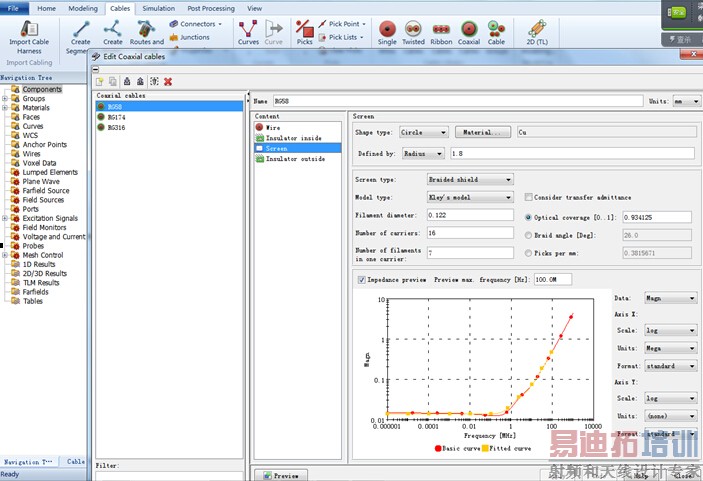

我用CST電纜工作室仿真RG58屏蔽線的負載電壓，對于RG58參數的各項參數設置不是很明白，我需要用到的RG58屏蔽電纜參數如下aNd(mm)角度a(cm)1290.12727.70.152a為屏蔽電纜的外導體半徑，屏蔽體的直流電阻14.2 mΩ/m，網孔泄漏電感1.0 nH/m，靜電屏蔽泄漏參數6.6*10^7m/F，屏蔽電纜內部填充介質的相對介電常數2.3。而CST自帶的RG58的參數如下圖所示。可以直接在CST自帶的RG58里面修改這些參數嗎？還是要自己用這些參數重新建一個屏蔽線？

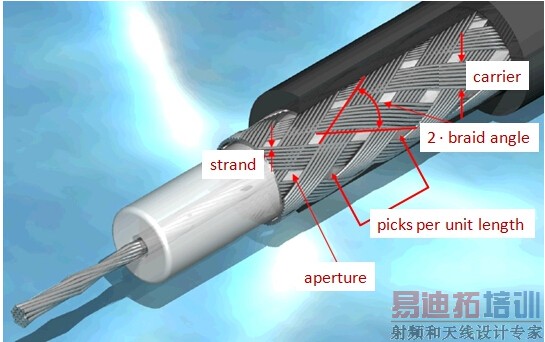

這樣好像沒法設置，要有屏蔽層的物理結構才可以：
模型類型不同
還是重新創建吧
你這種參數直接設置轉移阻抗和轉移導納吧
這個在電纜工作室里面可以直接設置嗎？還是設置不同值看擬合出來的曲線？
