小弟自己仿真遇到了問題，跪求哪位大神指點迷津，一天了都。模型
cox.zip
，不勝感激
什么都沒說 我們怎么給你解決？
小弟自己仿真遇到了問題，
什么問題？
跪求哪位大神指點迷津，
什么迷津？
一天了都。
一天都咋了？
不勝感激。
不用感激。
值班管理員大人，是否需要再置頂一篇：提問的智慧...

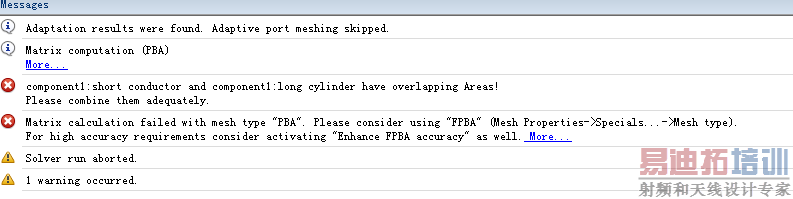

大神們不好意思，小弟第一次互動論壇，說的不太清楚請各位見諒，就是那個壓縮包的文件我仿真的時候提示錯誤，但是不知道錯在哪里了，希望能改正過來，通過仿真
知道看的不置頂也能看到；不知道看的置頂了也不會去看。
樓主的模型：

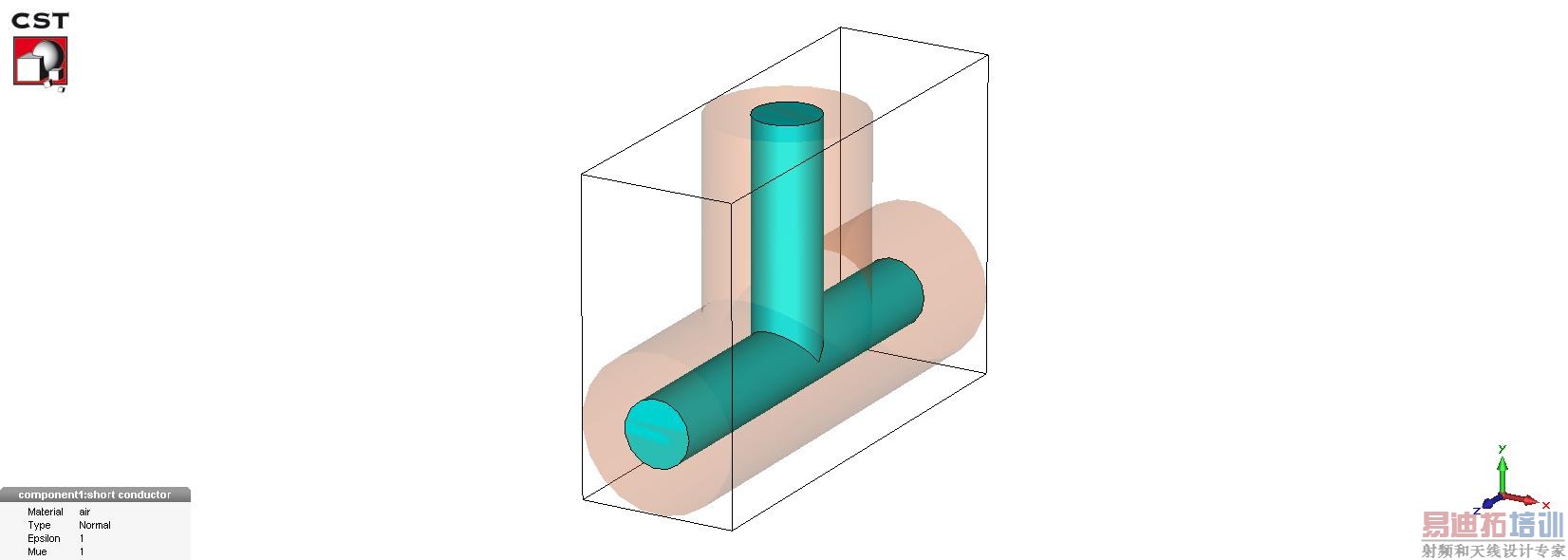

同軸結構，背景材料是PEC，橙色結構是真空，但是，青色結構竟然是空氣！（樓主你自己給這個結構起的名字不是inner conductor嗎？）

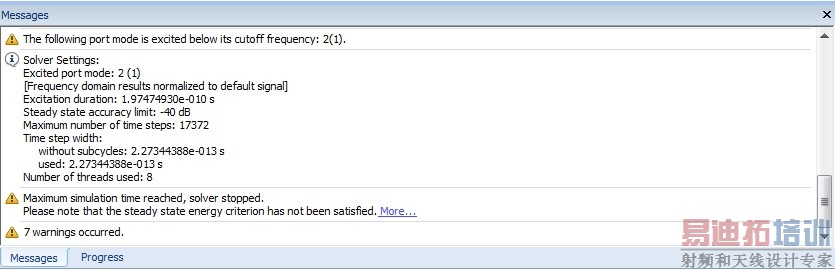

什么都不修改，直接運行仿真，沒有錯誤信息：

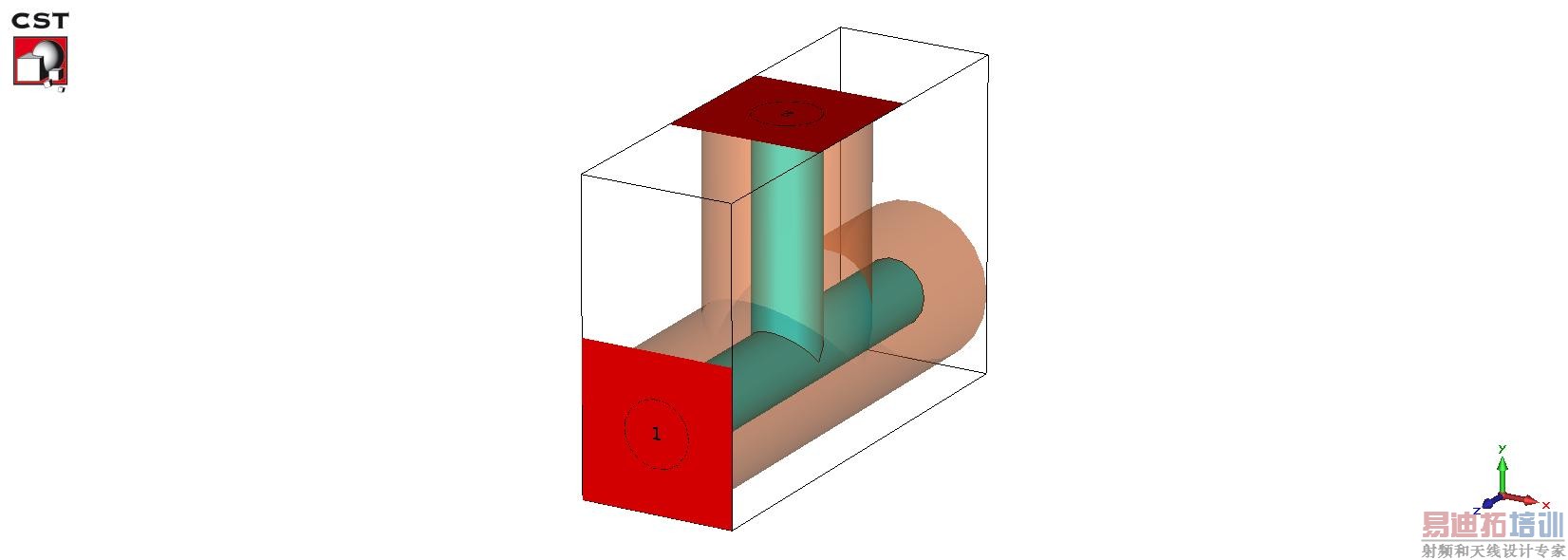

端口模式：
計算不出line impedance。可以得到S11，想也能想到結果是什么樣：
全反射，因為就是個空氣圓柱……。Field energy：
看著笑一下就行了。

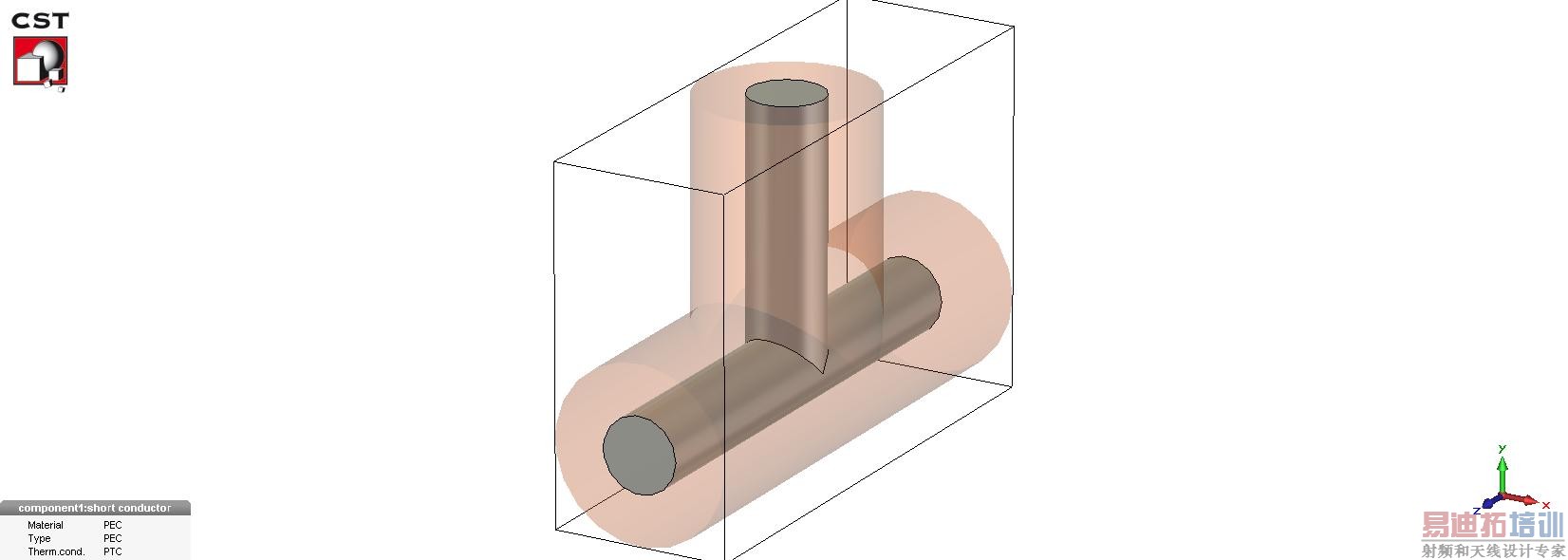

按著慣例，修改模型。把inner conductor改為PEC：

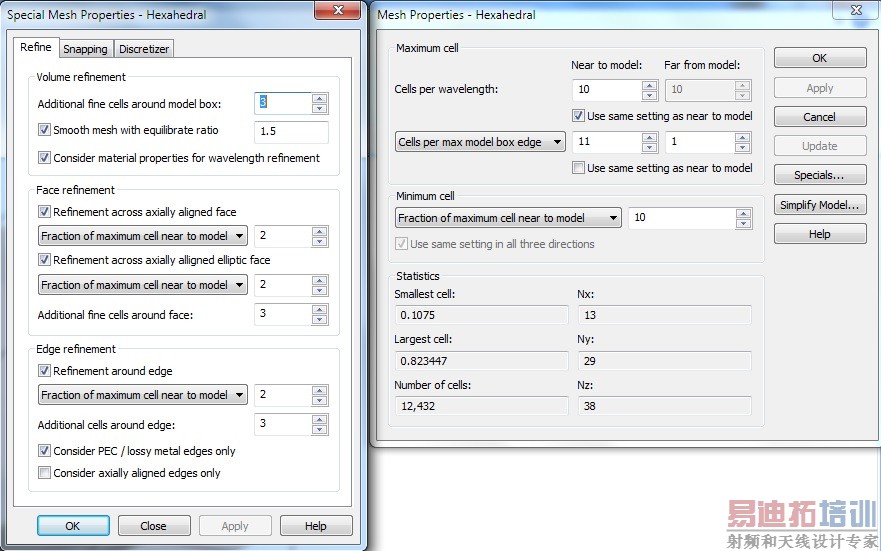

網格改為新的網格引擎：
可以得到正確的端口模式：
運行energy based adaptive mesh refinement，pass 2的時候delta S就已經小于0.02了。保險起見多運行一次，pass 4和pass 3已經沒什么區別了：
S21的優化情況，pass 3和pass 4的最小值對應頻率都一樣：

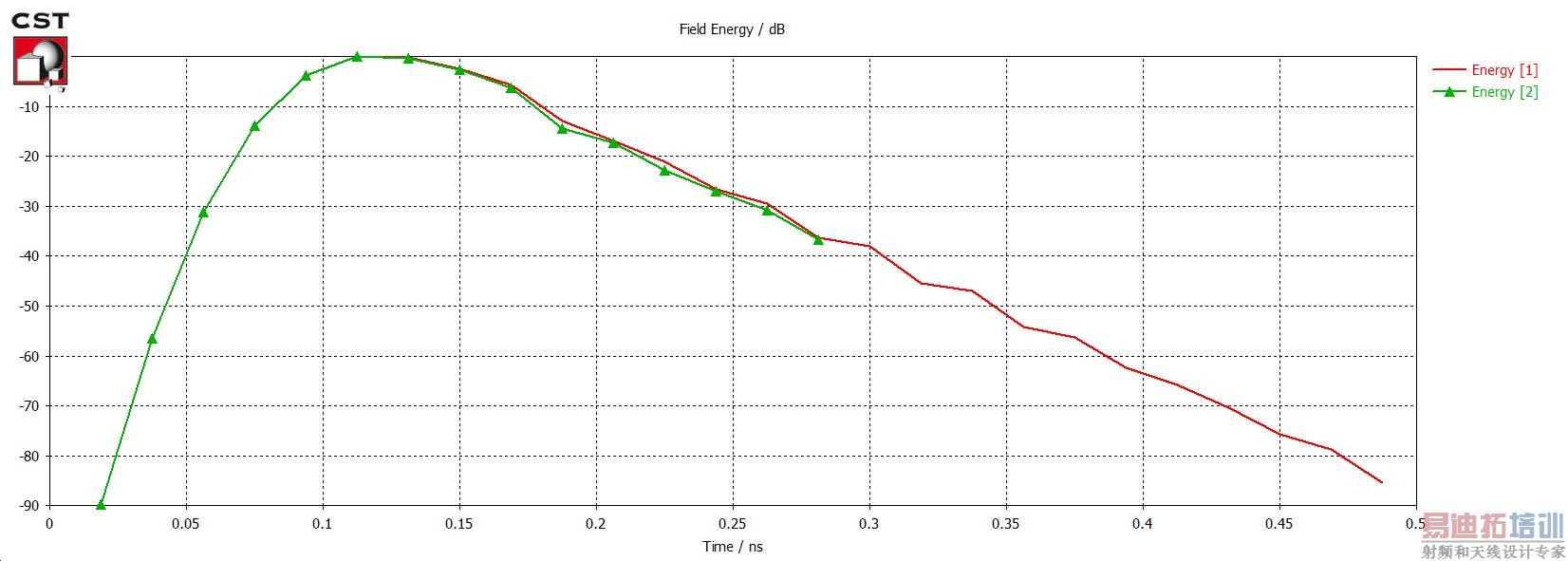

把time domain solver accuracy改為-80 dB，得到的field energy：

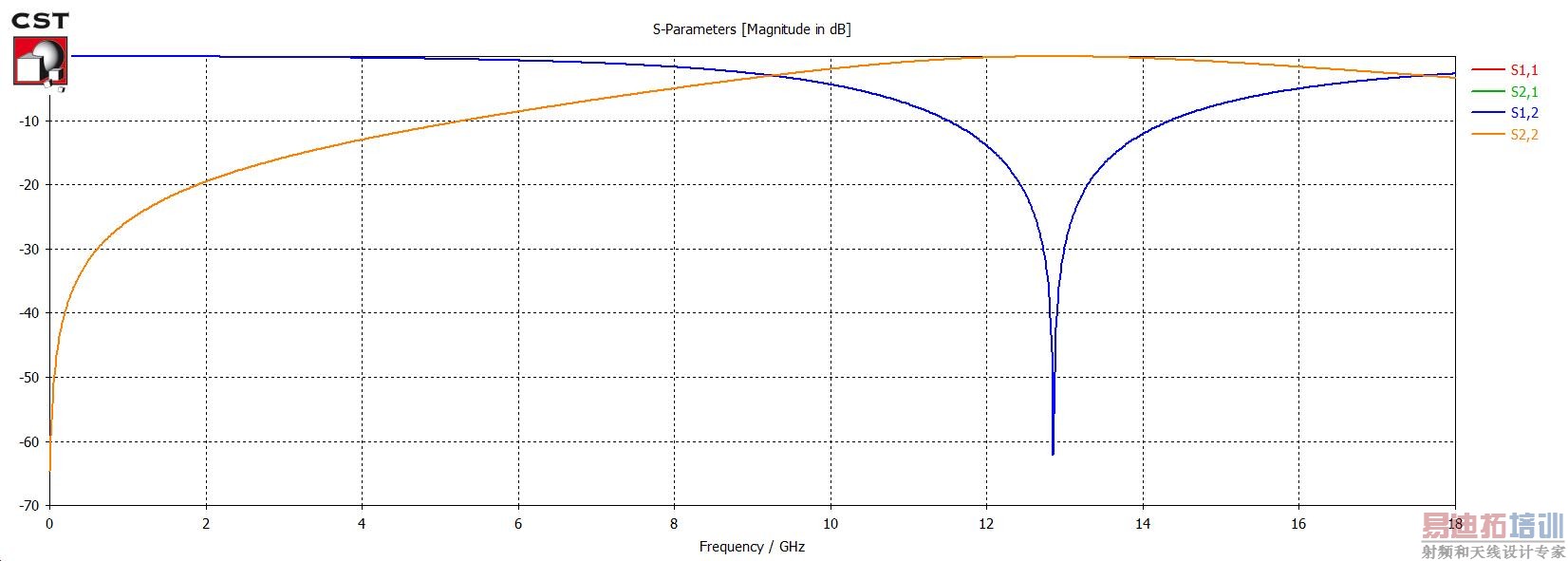

S參數：
參
合理的模型才能得到合理的結果，最后一個仿真求解器用時2秒！
結論：無法重現樓主的問題。樓主需要惡補微波原理基礎知識。
收兵回營！
威武！
小弟非常感謝管理員大人，小弟初學CST還請大人諒解，謝謝花費時間幫忙
大師一出手
便知有沒有
