CST仿真功分器，端口設置問題

模擬一個功分器，結果端口老設不對，不知道是甚么問題，高手幫忙看看吧，謝謝啊！

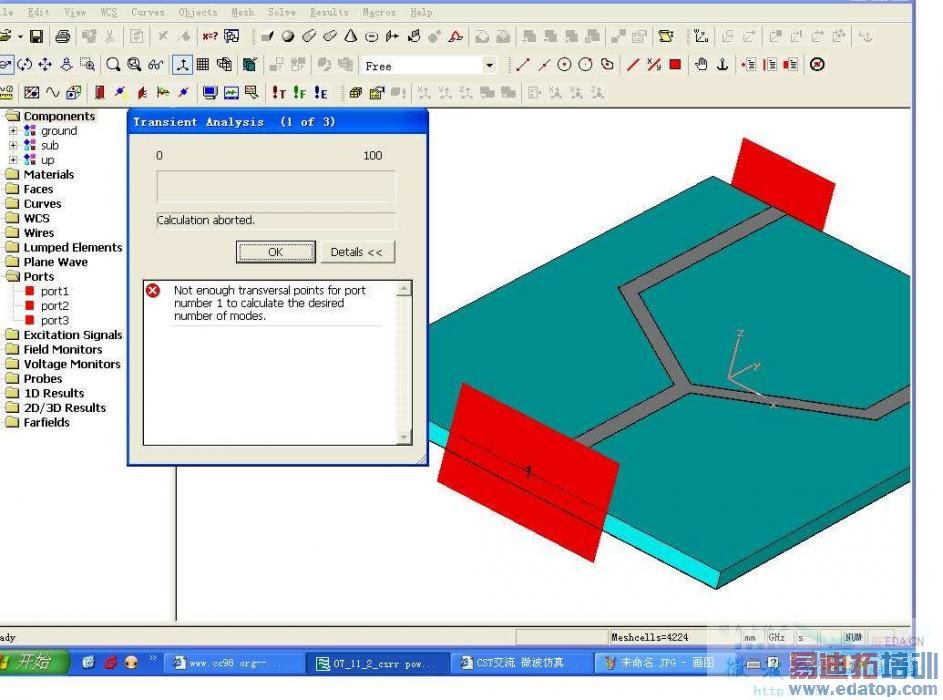

描述:錯誤報告如圖

端口的橫向尺寸太小，導致橫向點太少。無法計算出實際的模。

可是不管我把端口尺寸改到多大，模擬時還是會是這個問題的

加密網格劃分，同樣可以加多橫向點數

把模型發上來看看，也許有人能解決你的問題

也可以試試在端口面上多插入幾個點試試，有點它就肯定會以那個點為頂點劃分網格的。

用lumped port應該沒問題的

你這是微帶結構吧，如果是，那么端口的下端應該和接地板對齊－問題所在

其實模型很簡單，就是上面圖上能看到的那個一分二的功分器，都是微帶實現的，可是我把端口的大小怎么改都不行，下面跟地對齊也不行，加密的話一開始算馬上就報錯結束計算了，以前練習中都是這樣設置端口的，好歹都有結果，可是這個怎么改都不能算啊！
