CST MWS如何才能使曲線比較平滑？
爬一下這篇："CST MWS計算箱體屏蔽效能的問題"
介紹下你的做的什么東西唄
是一個同軸線到徑向線的轉換，想通過探針的結構來產生高階模式。具體尺寸自己還沒確定，只是先隨便設了一個尺寸，仿真出來的曲線很糟糕。徑向線可以向無限遠處延伸，以正方形代替，四個端口設為open。
[attachment=58693]
曲線太亂了，幫忙看一下主要改變哪個參數可以快速將其曲線變平滑。
模型為[attachment=58694]
[attachment=58693]
曲線太亂了，幫忙看一下主要改變哪個參數可以快速將其曲線變平滑。
模型為[attachment=58694]
1樓已經給你提示了。

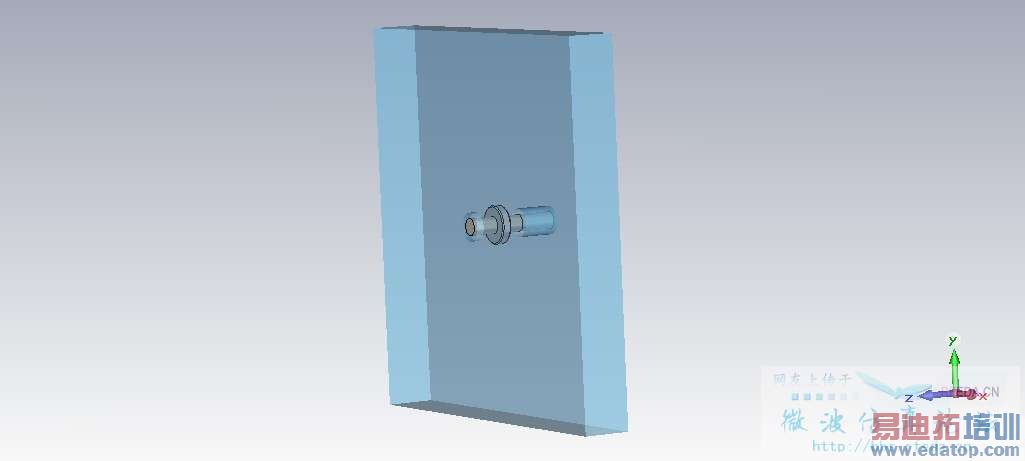

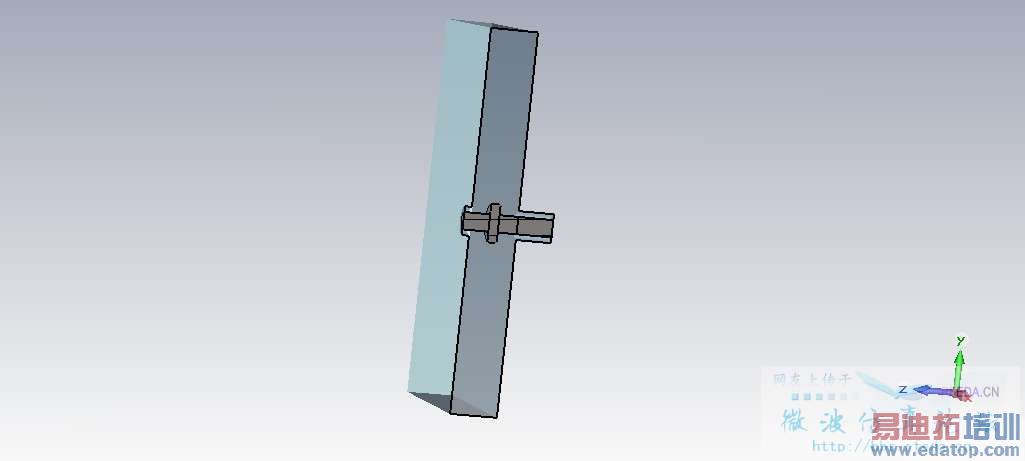

樓主的模型：

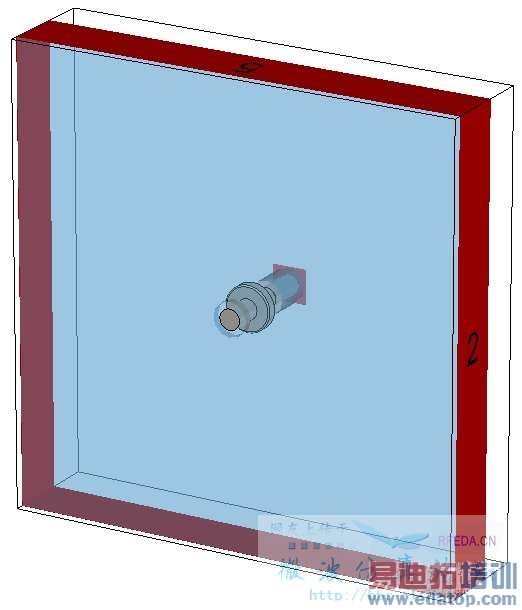

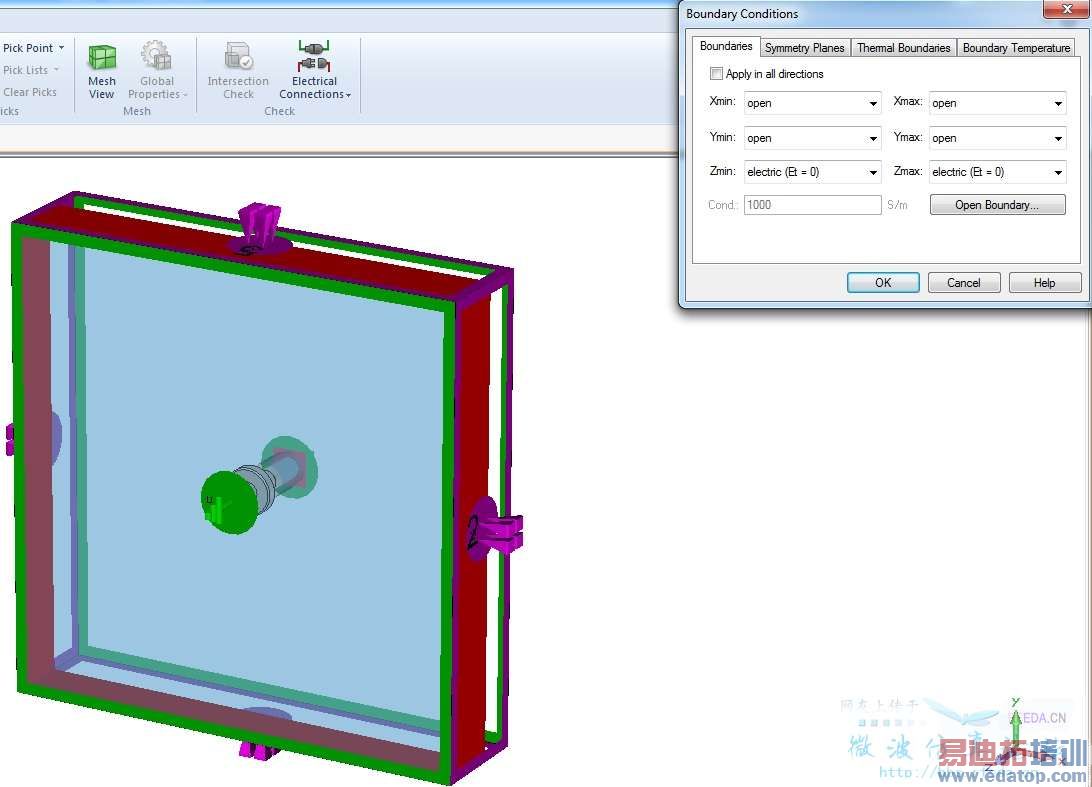

和之前的模型相比添加了4個極其奇葩的波導端口，邊界z方向是electric，其余都是open：

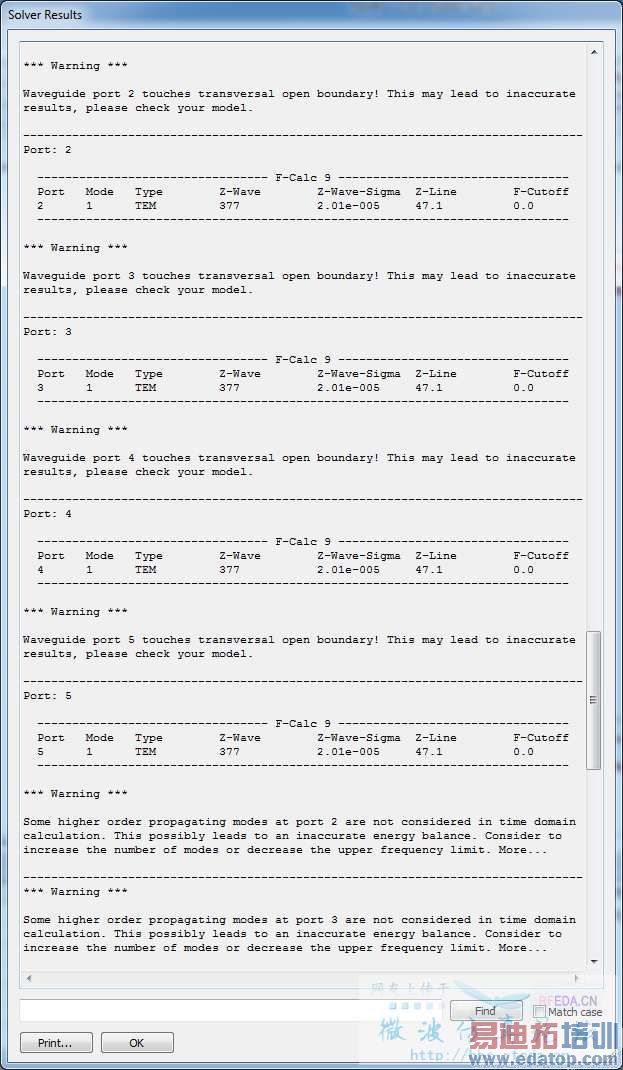

這種open邊界建立得也很奇葩，4個端口直接貼著open邊界，直接提示警告信息：

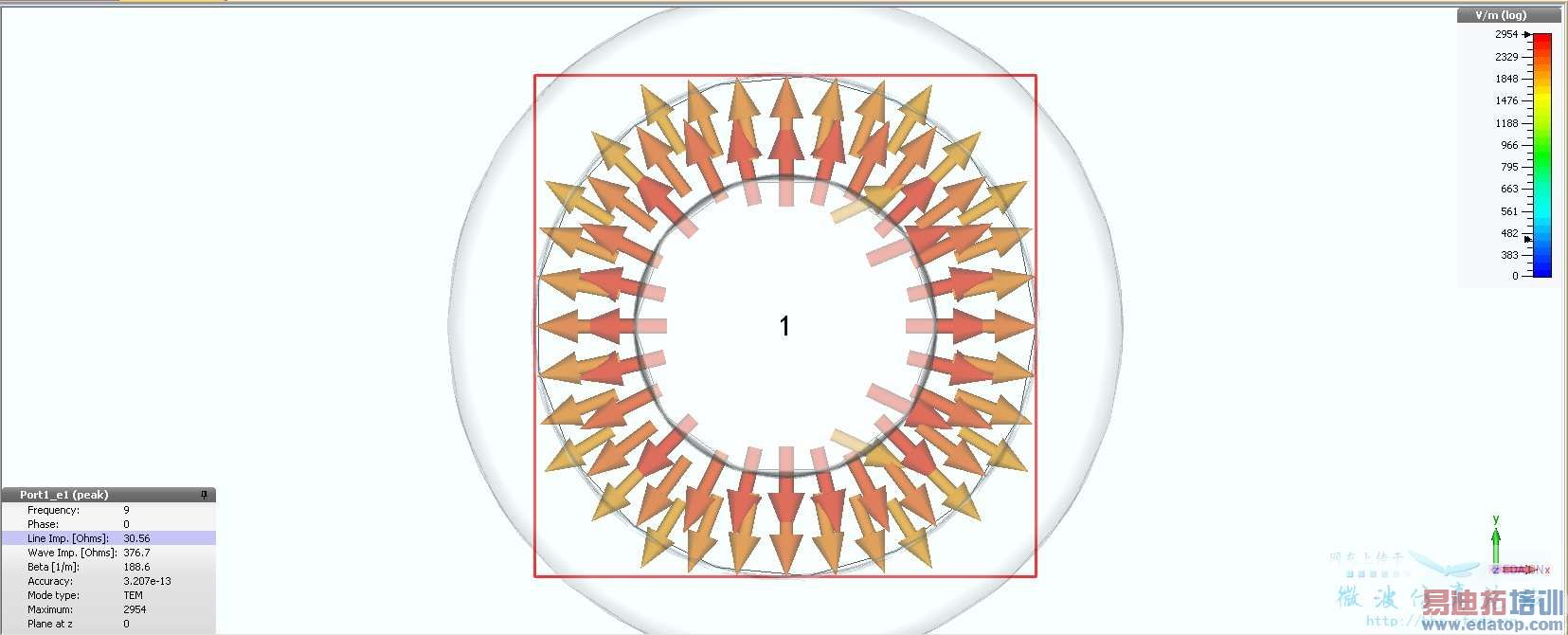

端口1的屬性：

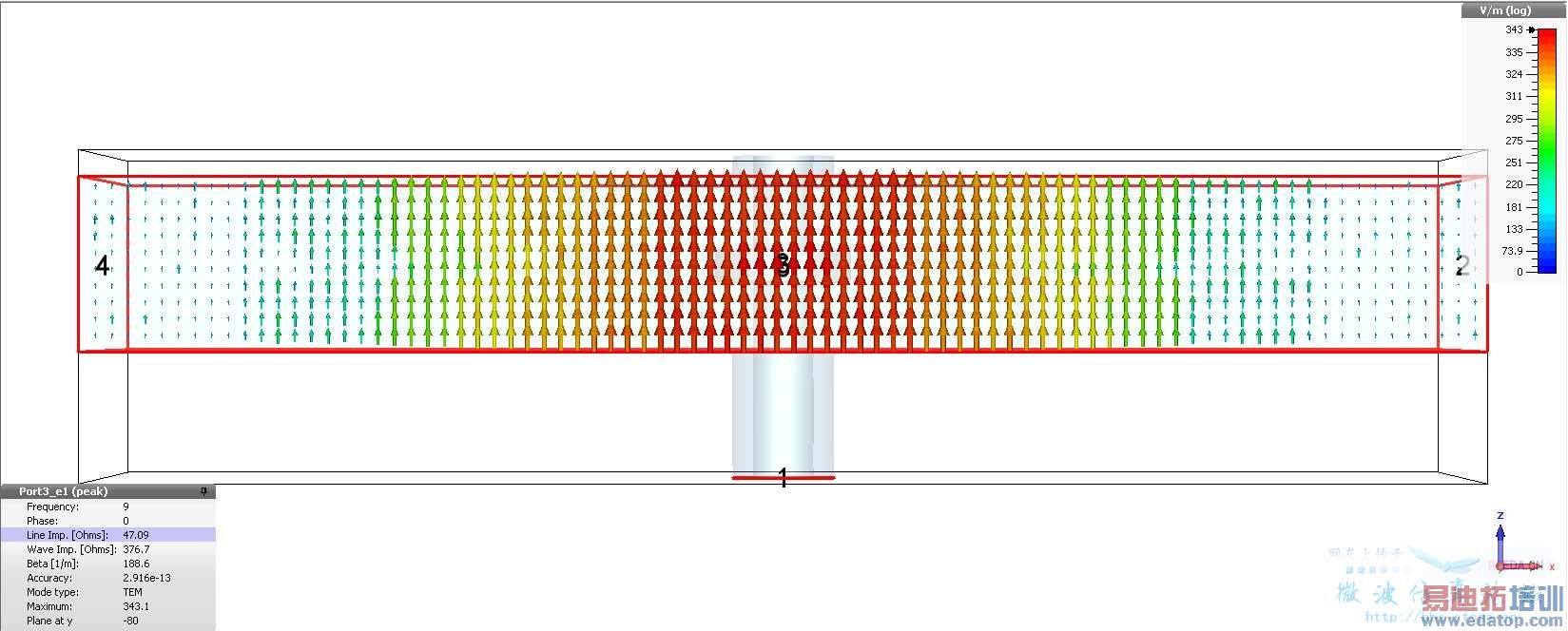

端口1和之前的一樣，端口3的屬性：

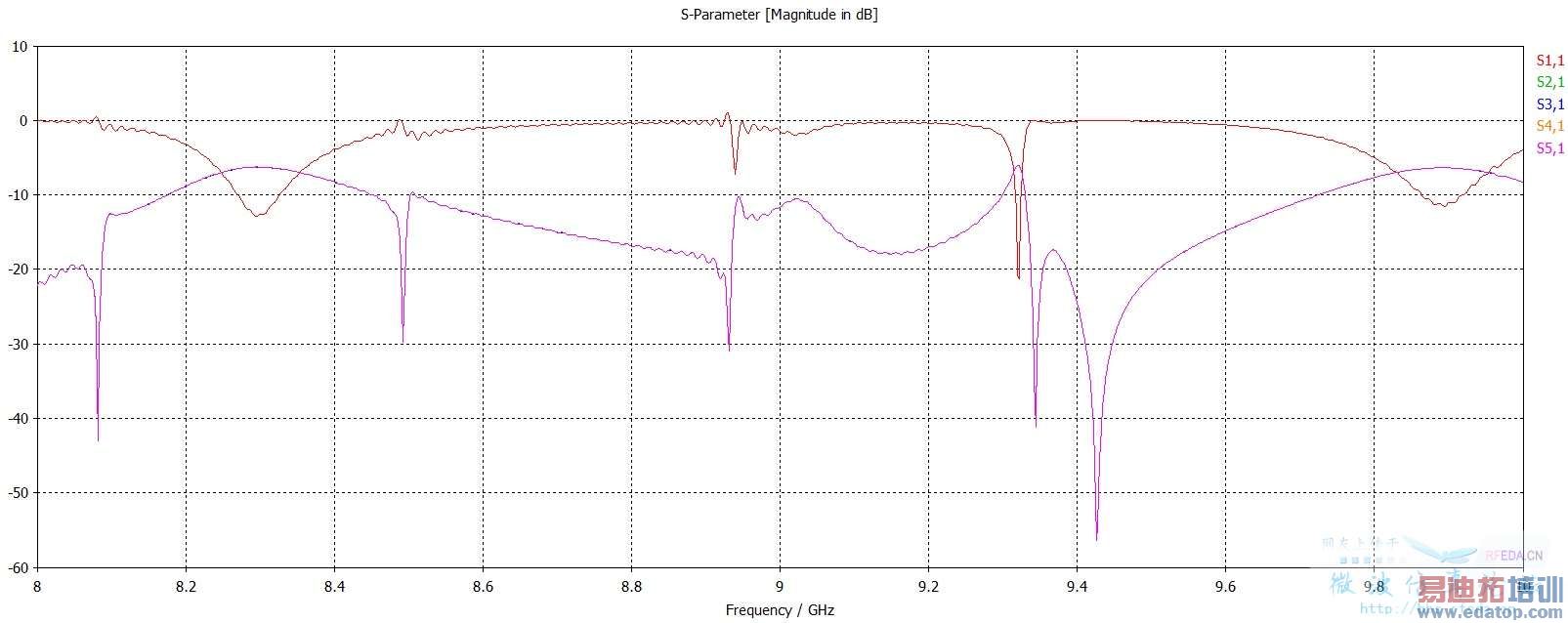

奇葩之處在于端口2-5都能計算出line impedance，不知道是不是因?yàn)楸尘安牧鲜荘EC的原因。按照樓主預設的參數運行仿真，得到的S參數：
曲線有毛刺的原因是因?yàn)槟芰亢纳⒌煤苈?br />

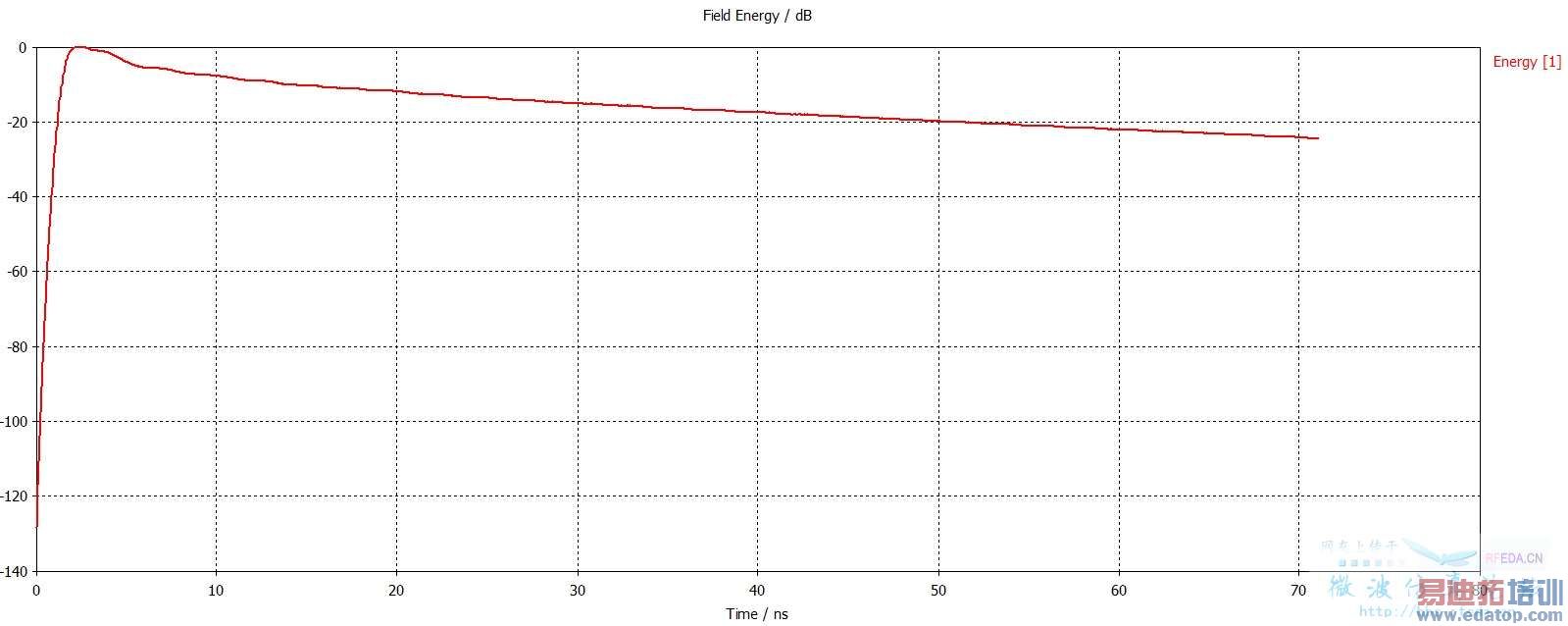

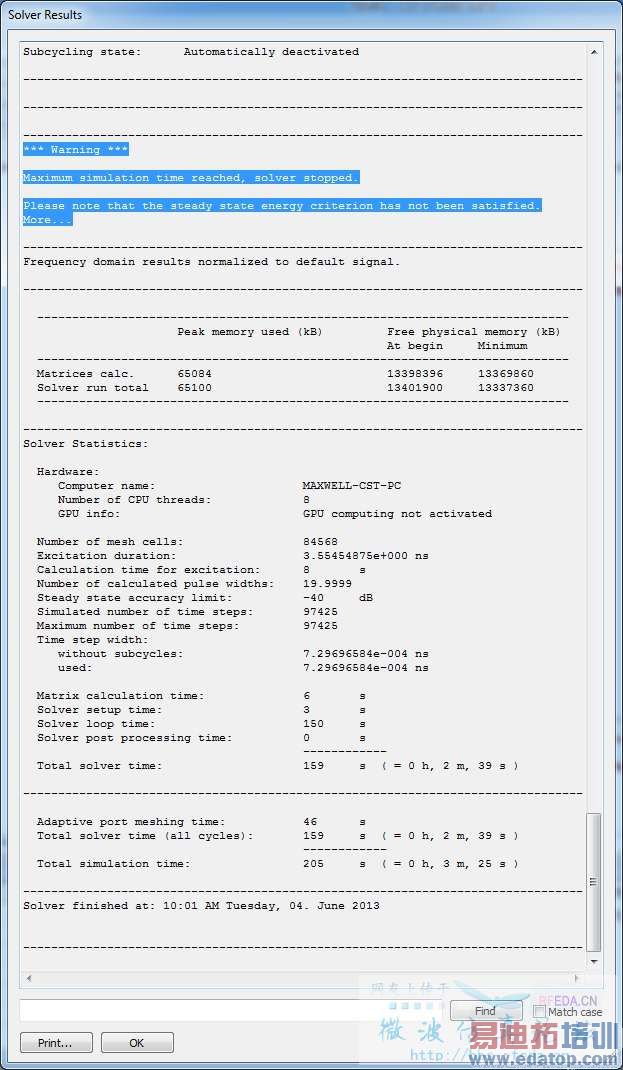

到20個脈沖時間（70納秒左右）的時候field energy還沒有到-30 dB，遠高于time domain solver accuracy里預設的-40 dB，因此有如下的警告信息：
把樓主的模型修改一下，添加5個單位的surrounding space：
保證波導端口2-5和open邊界有三個網格的距離：
在此基礎上計算得到的端口1屬性不變：

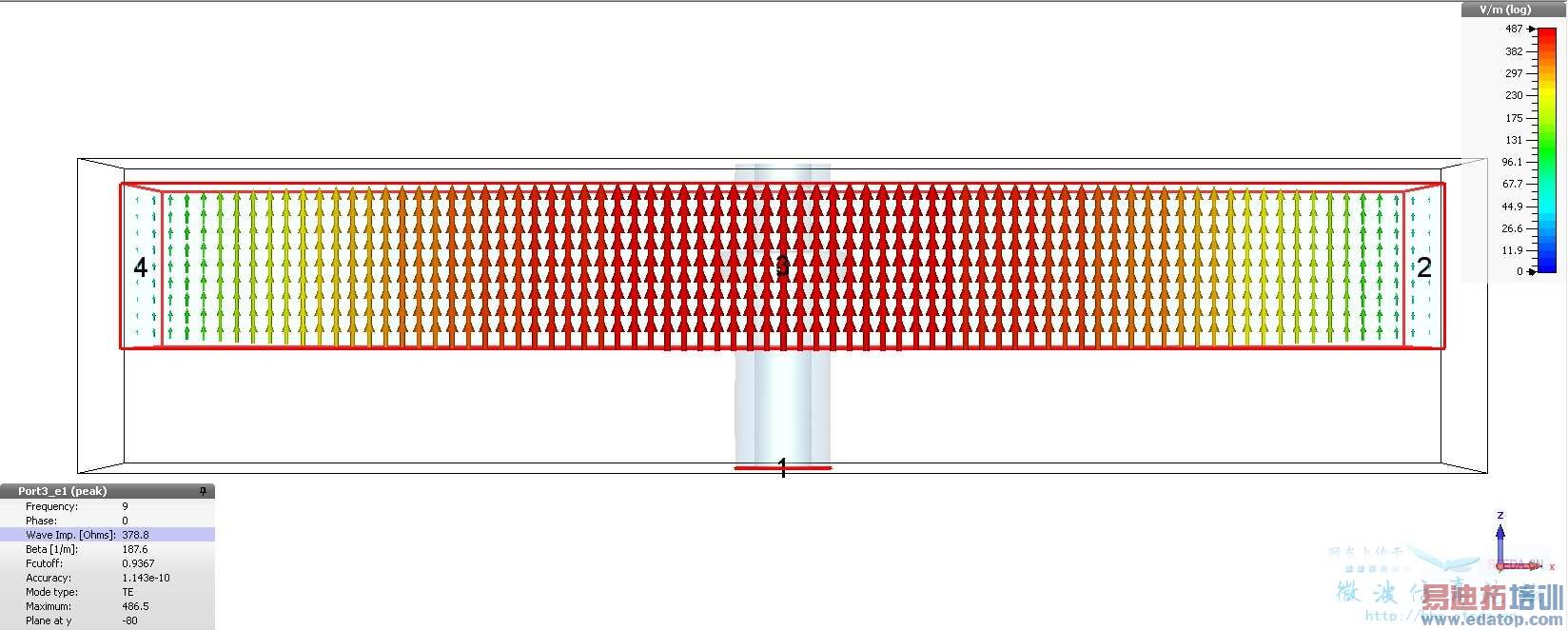

端口3終于沒有l(wèi)ine impedance了：

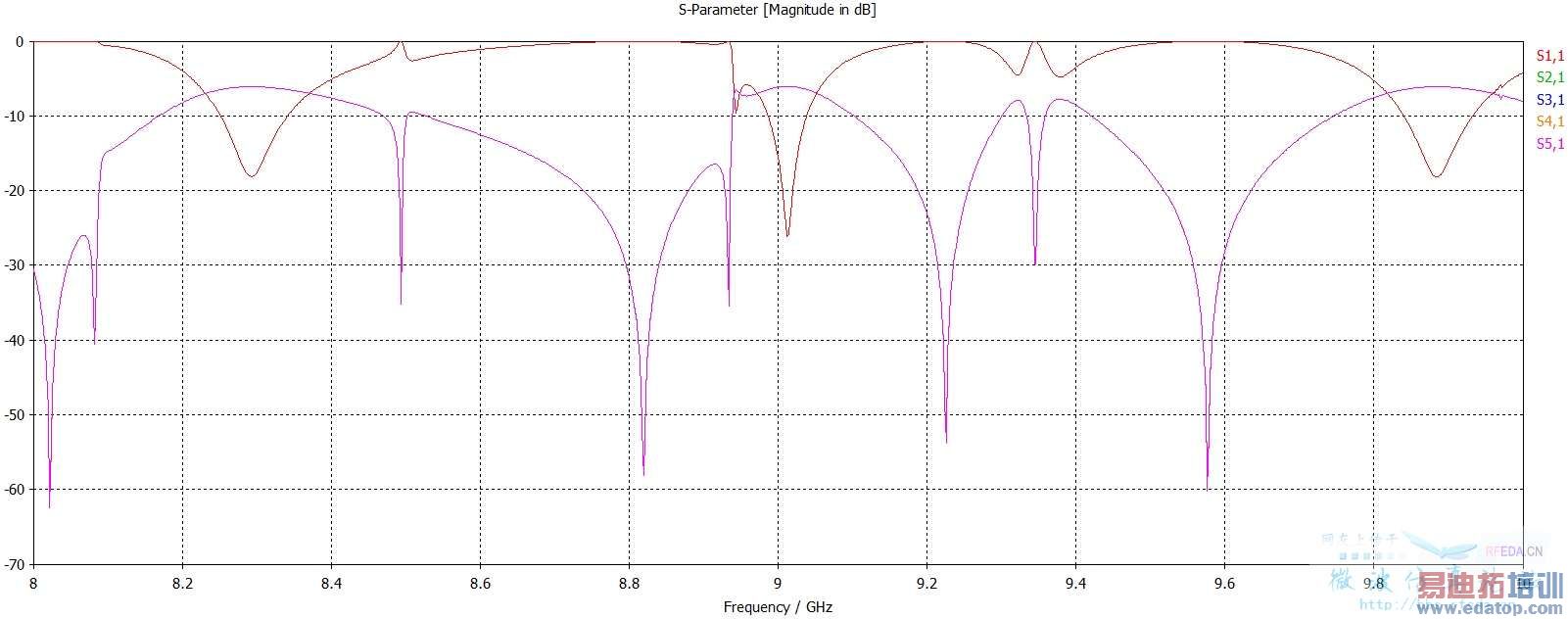

把time domain solver accuracy設置為-80 dB，maximum solver time設置為1000個脈沖長度，得到的S參數：

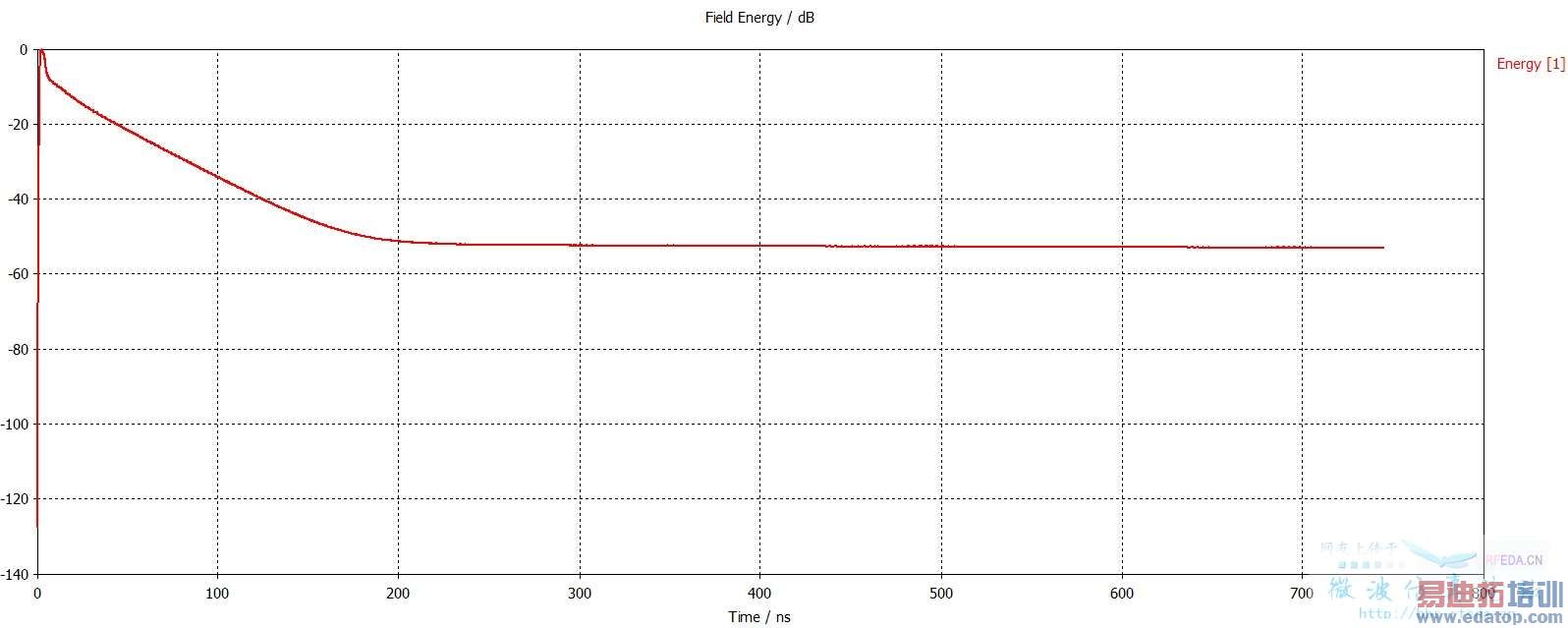

Field energy：
可見field energy到了-52.8 dB左右就再也降不下去了，所以仿真是手動終止的。
樓主的模型仿真能得到的S參數就是這樣的，樓主最好確定模型建立的“理論”是正確的。
樓主想要快速得到平滑曲線的方式，本人表示既想要馬跑得快又不給馬吃草的途徑本人做不到。
菜鳥一個，還有很多不懂的地方，還望大神多指點。謝謝你詳細解釋哈！surrounding space在哪設置的哦？
background
謝謝你啊，還有很多東西需要學習啊
