CST MWS能量曲線問題
來源：
更新時間：2024-07-31
閱讀：
用MWS建模型PCB，平面波照射。設置激勵信號，是我導入的試驗測得的源的信號

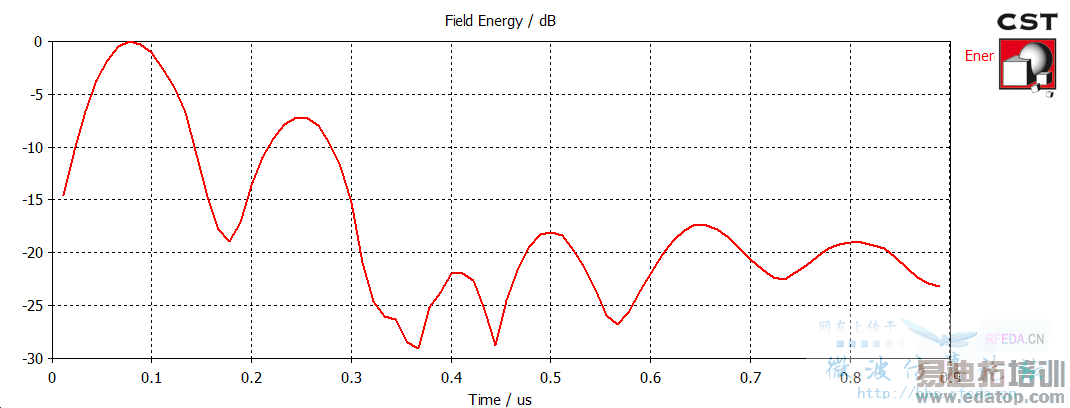

經過漫長的仿真得到能量曲線如下：設置的仿真精度為-30dB，可我看有個帖子里面能量最終是趨近-30dB的，我設置多個脈沖，貌似也還是這樣的效果。
還有五個電壓探頭的波形形狀都和給定的激勵信號差不多，得出的Voltage signals基本一樣，就是幅值不同。

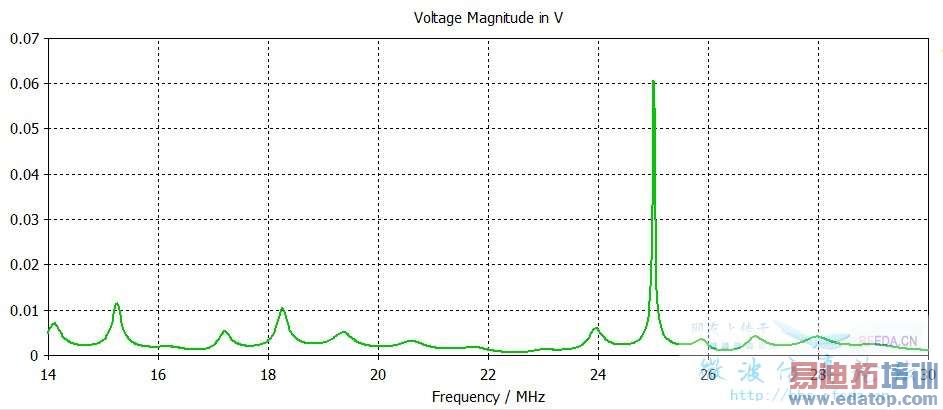

得到的|V| linear 是基本一樣的
不同地方測到的信號應該是不同的吧？這又是為啥啊？
探針的時域信號呢？
你的PCB是如何放置的？平面波的入射方向？
對，是平面波垂直照射。
貌似沒傳上來。

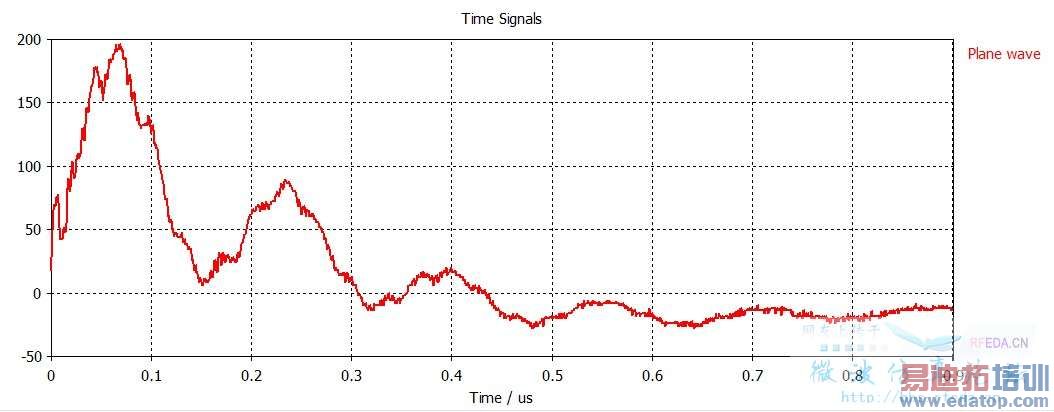

下面這個是導入CST后的信號圖
我覺得你想仿真的是，印制板在平面波的照射下，印制板上感應出的電壓是多少？
還不如直接建立幾個電阻，直接觀察電阻上的電壓和電流，你這樣設置了電壓monitor，應該是根據空間的電場得到的電壓，也就說有沒有和印制板連著是有疑問的
嗯，差不多就這意思。
你的意思是即使引腳與印制板下面的銅線相交也不代表連著是嗎？那如果按照我現在這個做法該怎么樣修改呢？
