我就是用CST仿真一下簡單的電感，電容值，但是我不是想看到S參數和Z,Y參數，是想看到電感，電容值隨著頻率的變化的那種，不知道怎么弄
好像阻抗只有實部和虛部
真想要仿真的話，可以用EMS試試
MWS中可以看輸入公式的曲線圖嗎
什么叫輸入公式的曲線？
L=im(Z(1,1))/(2*pi*freq),
MWS的結果中可以看到Z參數，我想知道MWS能不能像HFSS和ADS中，輸入公式，產生L值隨著頻率變化的曲線
這樣的器件應該屬于非線性器件吧？可以加在DS中，要有SPICE模型
在后處理里面就可以實現你的需求。
知道了，謝謝前輩

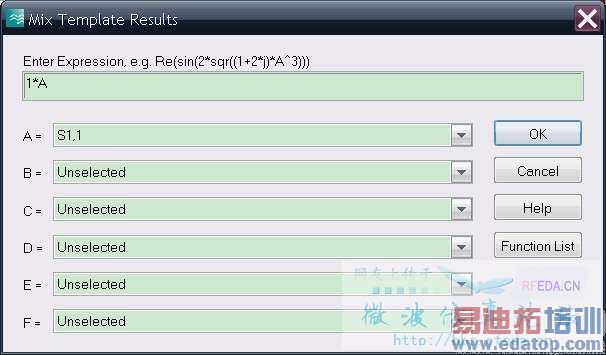

可以吧，你可以在后處理里，設置Z的輸出曲線
，然后利用后處理的一個公式輸入模塊，設置輸出你要的模塊
