CST PCB仿真視頻教程07 - IC封裝和PCB的3D組裝
來源：CST仿真專家之路
更新時間：2024-06-26
閱讀：

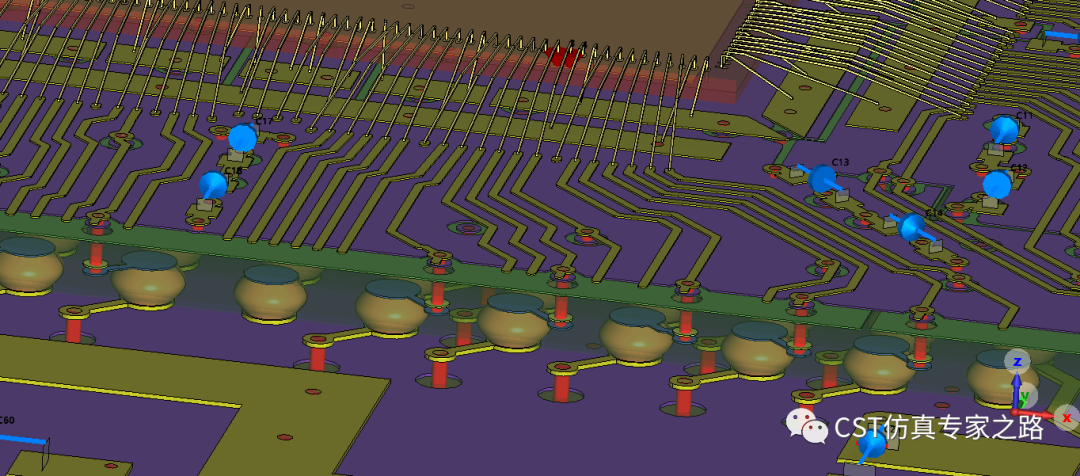

本期介紹如何將Package和PCB在三維中組裝起來，并且選擇線路，添加端口。
方法1： 將package和PCB分別導入各自的CST模型中，設置好端口，添加錨點archer point；然后開一個新的schematic文件，將二者拖拽進來；然后Assembly組裝，再生成新的三維仿真任務。該流程優勢就是可以多個模型組裝，并且保持端口設置。
方法2： 將package和PCB分別導入各自的CST模型中，設置好端口，添加錨點archer point; 然后在PCB文件中將package文件作為subproject導入。這樣做也能保持端口設置。
其他未討論但對結果十分重要的因素：
1） 網格劃分
2） 邊界
3） 切割區域
4) 求解器設置
