CST激勵源之波導端口（2）

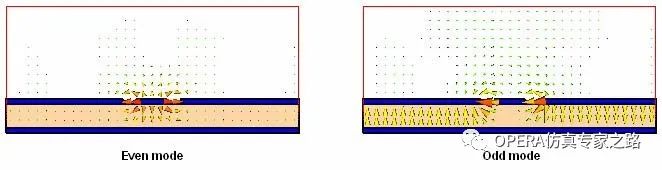

帶有接地平面的兩個導體微帶線下圖給出帶有接地平面的兩個導體微帶線的奇模、偶模分布，由于端口區域的不連續性，其奇偶模都是非退化的QTEM（準TEM波），描繪了這種結構的兩種靜態模式。
共面微帶線

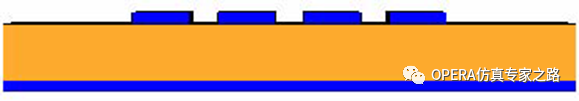

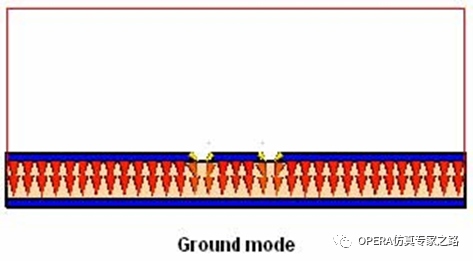

典型的共面微帶線由四個獨立導體構 成，因而呈現了三種不同的非退化準 TEM 模（QTEM），如圖中所示，端口被磁臂分開 以避免接地面和兩條邊帶線之間的短路。沿 線傳播的三個模式為 ground, even and odd mode（地、奇、偶模），在求解對話框中， 你可以方便的選擇對你的仿真激勵感興趣的模式。

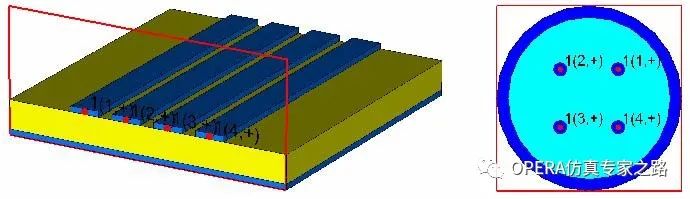

含接地面的多導體微帶線一般情況下，具有不連續性的多導體波導端口，其單個導 體間的 耦 合影響 一 般通過 single-ended ports分析計算有損 微帶線。
如果微帶線含有損耗，無論是介質基板損耗，還是金屬導體損耗，對于指定的求解器都 會有一定的約束、限制。
一般，對瞬態求解器而言，在端口模式解算中，損耗是不計在內的，因此端口區域會有 些許的反射。主要取決于這些損耗的大小，損耗越大反射增加，甚至可能覆蓋整個頻帶產生 寬帶錯誤，這些都是由于不連續的微帶線的特點造成的，因而，inhomogeneous port accuracy enhancement的功能的影響也將被忽略，所以一定要確保端口處的損耗不要太大。而對于頻域求解器，除了諧振計算外，是考慮了端口的有損材料的，并計算復傳播常數。
周期波導端口對于使用六面體網格的頻域求解器FDS，可以考慮非0相移的周期端口邊界。這些邊界特性和BoundaryCondition對話框中的全局設置相對應，下面看看一個具有周期邊界的簡單波導結構的例子。
下圖是一個計算域的x方向使用周期邊界條件的波導結構，該周期定義為一恒定的和期望的端口模式的傳播方向（z軸）成30度角。

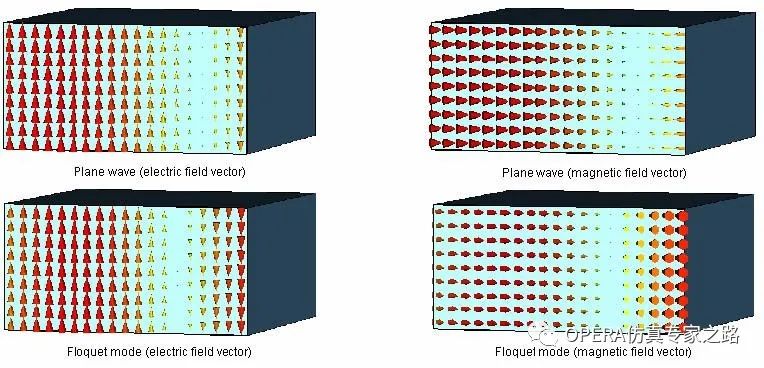

前兩個模式如下圖電場矢量和磁場矢量所示，你可以看到第一個模式是平面波，而第二 個模式則是Floquet模式。
阻抗定義
對所有類型的波導端口，其波阻抗的值都等于對所有端口面上的網格點[j]的截線電場與 截線磁場比值的平均值：
然而，為了避免因?yàn)樾?shù)值造成的錯誤，在某個門限（相對最大場值）以下的數值就不不含在計算之內，在solverlogfile中的z-Wave-Sigma中可以看到這種平均值的不一致性。
此外，對任意多導體端口（同軸波導端口、微帶線、連接器端口等），都存在靜態模式場（TEM或QTEM模），lineimpedance的值都將計算，它是通過對每個獨立模式以考慮注入結構中的導體電流來計算，按下列表達式計算：
其中，power為Poynting矢量沿段進口區域積分而來，current是磁場沿導體表面積分計算而來。注：必須意識到這和通常的定義Z＝U/I是不一樣的，因而會求得不同的結果。
模式校準
為了獲得計算的模式的一致性方向，電模式場需根據特定的準則校準；然后通過激勵端口的功率流確定磁場。這意味著模式的Poynting矢量總是指向端口輻射方向，因?yàn)檫@，使得在CSTDESIGN STUDIOTM中不同結構的端口可以在不產生不期望的相移的情況下連接。

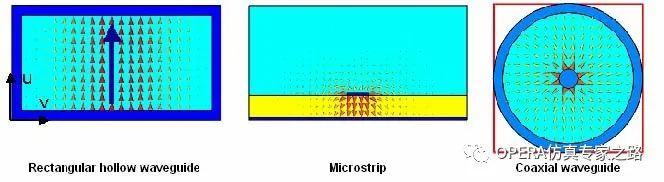

下圖給出了考慮電場方向的端口模式的校準線，在中空波導中，電場是朝向端口的局部U/V坐標系。如果有內導體（端口有兩個或三個導體）存在，那么導體pin的散度計算則是正 的，比如，電場指向地，如下圖中右側的兩個途中所示（微帶和同軸波導）。
所有其他端口模式都是指向其相應的端口的坐標系的，這類似于中空波導端口的情況。因此，無論什么情況下，在CSTDESIGNSTUDIOTM中都要確保端口耦合的一致性。在Multipinport模式的使用potentialpin定義來確定電場方向的。

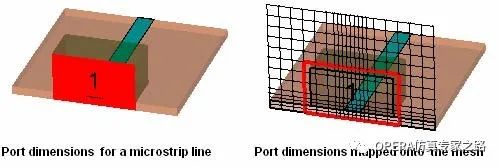

波導端口的網格查看在開始仿真之前，任何結構都必須空間離散化，對波導端口而言也不例外。基于一致性（連續性）的原因，端口使用和結構相同的網格，因而，定義端口的尺寸不必和用于仿真的 端口尺寸相同。這些尺寸必須映射到網格上，因而會有輕微的變化，然而，端口尺寸總是被 放大的。為了控制仿真中觀察到的尺寸，你可以輸入網格模式，如下圖紅色框架所示反映了 映射到端口的情況。
波導端口
波導端口是根據入射波功率和反射波功率來進行求解計算的，對每個波導端口而言，在計算求解過程中，都將記錄其S參數（時域信號用于時域仿真）。實際上，端口可以被連接到結構中的縱向均勻波導代替。在仿真求解前，你至少需要一個激勵源（或波導端口、或離 散端口或平面波）對結構進行饋電。
注：激勵的波導端口的輸入信號是規一化到1 sqrt（watt）的。在輸入對話框彈出前，如果你選擇了一個沿某個軸的面，然后就會提示你輸入新端口區域的尺寸。基本框架GeneralframeName：從下拉菜單中選擇有效的名字，該數值將顯示在結構圖中的端口面上，并用來命名S 參數結果，請注意：端口編號是和離散端口discreteport的定義共享的（一致的）。Normal：選擇端口面的法向。端口必須平行于計算域的邊界以便你可以在x、y、z之間選擇。
Orientation：定義端口的方向，如輻射方向。Lower 端口輻射方向?yàn)檎较颍瑄pper端口輻射 方向?yàn)樨?fù)方向，和選擇的端口的法向坐標軸有 關。通常，要和upper或lower邊界的計算域的定 義相一致。然后，你也可以在計算域內定義內部端口。注：在定義一個新端口，或選擇一個以前的端口 時，端口的局部坐標系（由全局坐標系的方向決 定）將顯示在主窗口中，另外，如果端口被激勵， 則端口處的箭頭則表明輻射方向。你可以使用鼠 標滾輪調整端口大小的顯示。
位置框架Position frame Coordinates：在這里，你可以選擇通過輸入沿法 向的截面端口的尺寸改變端口大小。◎Free：選擇 了free，你可以在這里輸入端口截面的最小和最大 值，在Edit fields中，你可以看到其取決于端口的法向方向。
Normal Edit fields
Ymin, Ymax, Zmin, Zmax
Xmin, Xmax, Zmin, Zmax

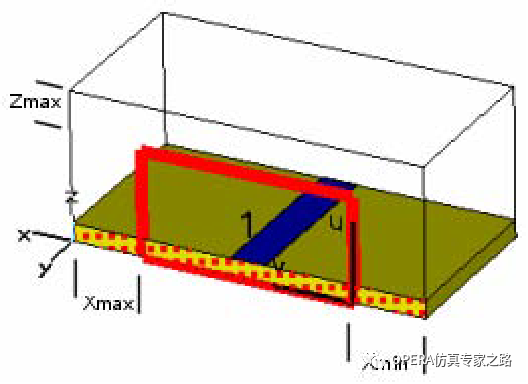

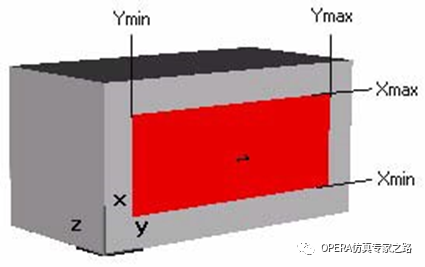

Xmin, Xmax, Ymin, Ymax 右圖給出了位于lower z邊界的波導端口截面的參 數情況。

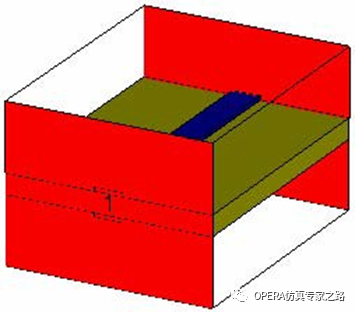

◎ Full plane：如果你選擇了Full plane，那么通過 位置和法向定義的整個邊界將作為波導端口。右圖給出了擴展到整個邊界平面的波導端口 情況。
◎ Use picks：我們也可以通過選擇平行于坐標軸 或一個平面中至少兩個棱的作為端口。因而， 在模型窗口中，如果你已經選擇面或棱，那么 就需要選擇Use picks 選項定義端口，如果選 擇的面和期望的端口尺寸不一致，你可以在下 面的域中輸入相應的值來改變端口尺寸。
Normal Edit fields
Ymin, Ymax, Zmin, Zmax
Xmin, Xmax, Zmin, Zmax
Xmin, Xmax, Ymin, Ymax
Free normal position:激活該按鈕定義內部端口， 如端口位于計算域內。該選框只有在選擇Free 或 Full plane 模式時才可用。該法線位置的值可以是插入到相應的X/Y/Zpos域 中，如果該值超過了計算域的尺寸，則端口就為 計算域的邊界處。
注：為使用該按鈕時，其端口總是位于計算域的upper和lower邊界處，和lower或upper端口方向相一致。
參考平面框架Reference plane frame

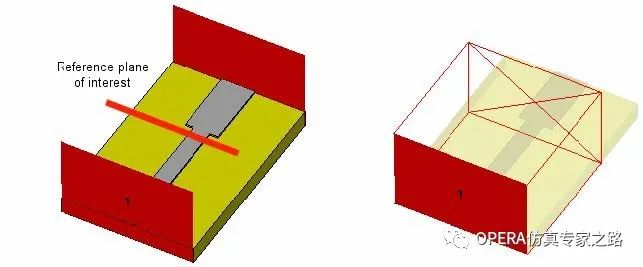

Distance to ref. plane:指定參考平面的距離以獲取基于S參數的準確相位信息。正值則向外移 動參考平面，負值則向內移動。Deembeding在計算運行后也可以執行，下圖給出了波導端口的負距離參考平面，如參考面向內移動。
模式設置框架Mode settings frame
Multipinport：如果想定義multipinport，選擇它。
Defin pins…:如果選擇了Multipinport，則該按鈕將激活。按下該按鈕之后，Current Set
Definitions對話框?qū)棾觯憧梢酝ㄟ^(guò)添加新的current設置定義multipinport。
Number of modes：指定模式數用來計算仿真。
Single-ended：該按鈕提供后處理中自動重計算散射參數，這些是基于先前定義的single-ended multipin ports。因而，在multipin定義設置期間，每個內導體的各自獨立的模式 設置必須生成，如一個導體（通常是最外面的）依舊沒有定義接地導體，然后，該按鈕將被激活用來進行single-ended計算。
注：在這種方法中，所有的端口都必須定義為single-ended類型，否則，就無法啟動仿真。通過使用single-ended端口模式，計算求解自動激活規一化固定阻抗值，然而，阻抗值本身在開始仿真前，在求解對話框中可以修改。
Impedance and calibration:選擇該項，如果你想定義阻抗，校準和極化線
Define lines...:如果選擇了Impedanceand Calibration，那么該按鈕就會被激活，按下該按鈕 將打開模式阻抗和校準對話框，你可以進行相應的定義。注：阻抗和校準線的定義只在四面體網格中使用
Polarization angle：僅對退化模的首次設置。只有在為選中Impedance and Calibration時，才 能激活該選框。當出現退化模，兩個模式（共用一個傳播常數）可以線性疊加。通過輸入極化角度（0～360度），你可以確定這些模式中的第一個模式的電場的主方向。
