帶圓形反射平面螺旋天線CST仿真分析實例

螺旋天線(helical antenna)是一種具有螺旋形狀的天線。它由導電性能良好的金屬螺旋線組成，通常用同軸線饋電，同軸線的心線和螺旋線的一端相連接，同軸線的外導體則和接地的金屬網(或板)相連接。螺旋天線的輻射方向與螺旋線圓周長有關。當螺旋線的圓周長比一個波長小很多時，輻射最強的方向垂直于螺旋軸;當螺旋線圓周長為一個波長的數量級時，最強輻射出現在螺旋旋軸方向上。

目的：使用Helix，Circle和Cylinder基元來構建不帶絕緣桅桿的圓形反射器的螺旋天線。

感興趣的結果：各個方向的輻射圖。

說明：天線的工作頻率為0.3 GHz。

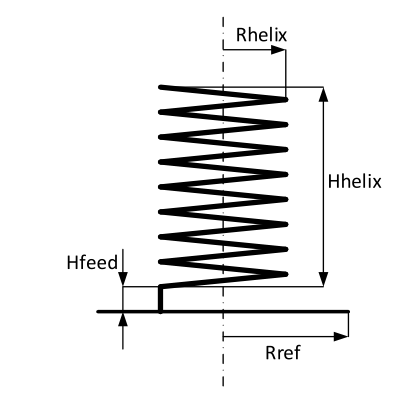

仿真結構：下圖顯示了帶圓形反射器的螺旋形天線。

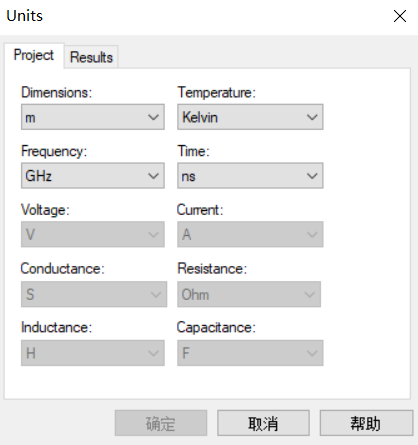

初始設置：設置單位，如下圖所示：

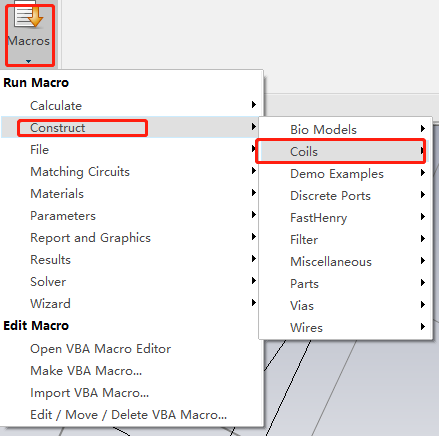

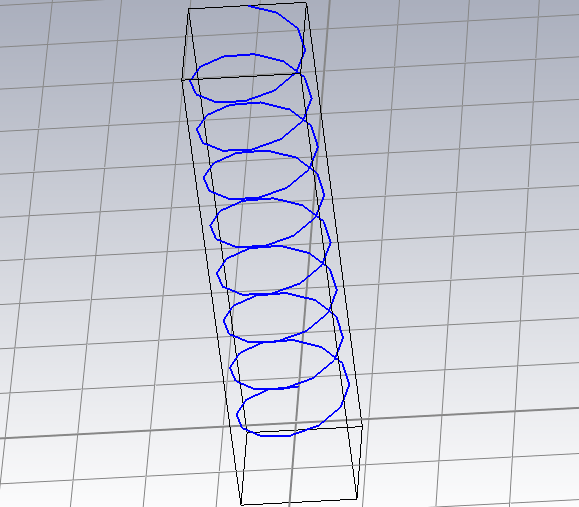

線螺旋結構如下所示：

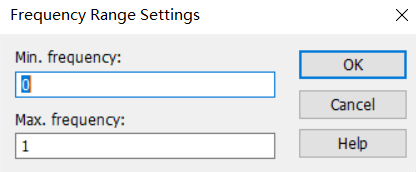

頻率設置，如下所示：

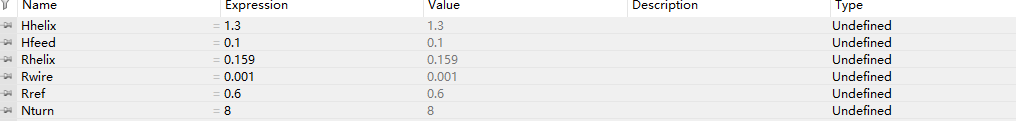

相應的參數如下所示：

構建螺旋結構，如下圖所示：

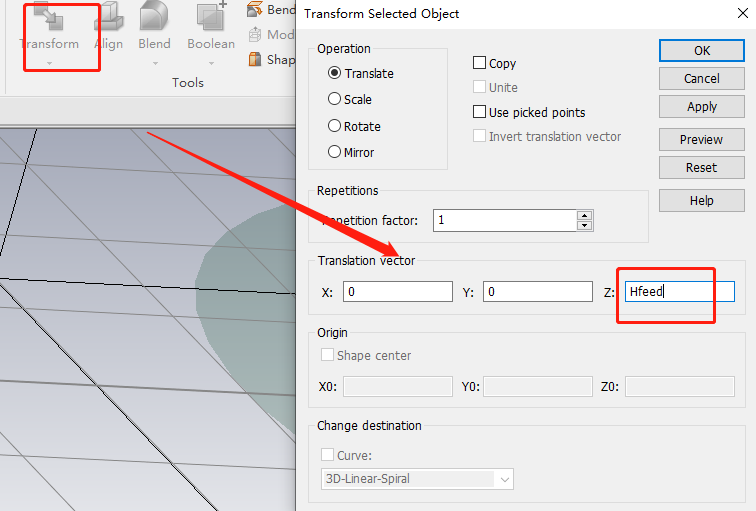

選擇螺旋線，并通過向量（0,0，Hfeed）沿z軸平移。

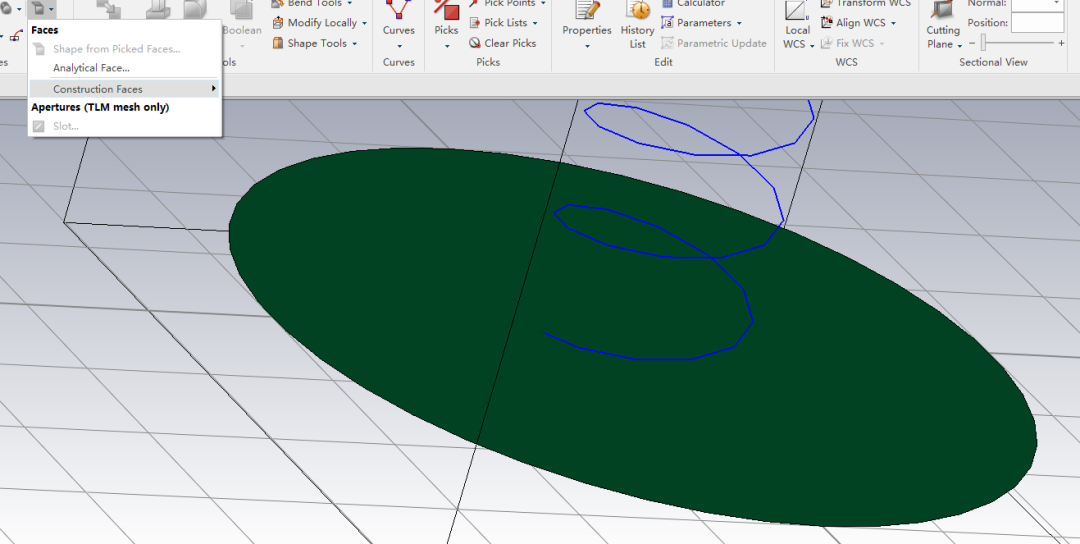

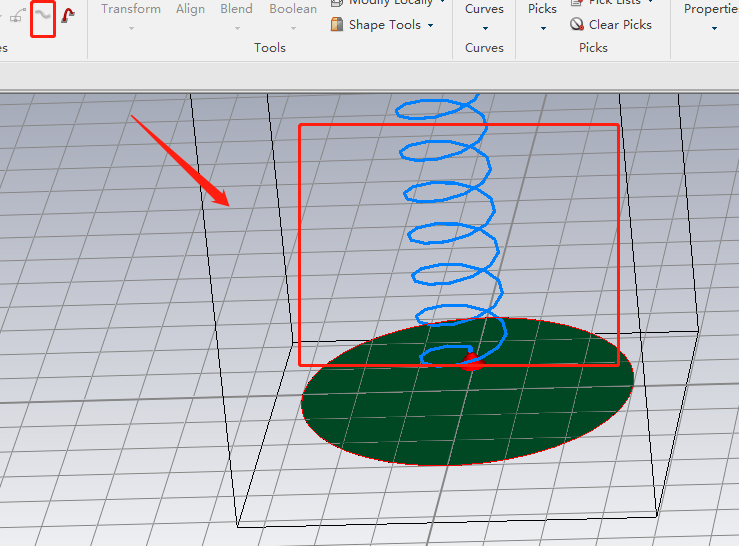

構建反射器，如下所示：

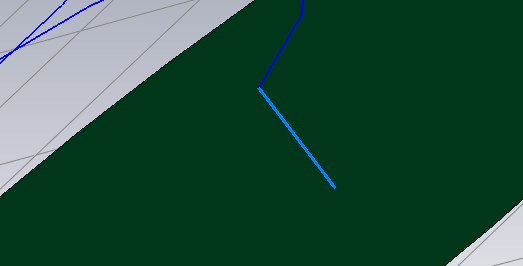

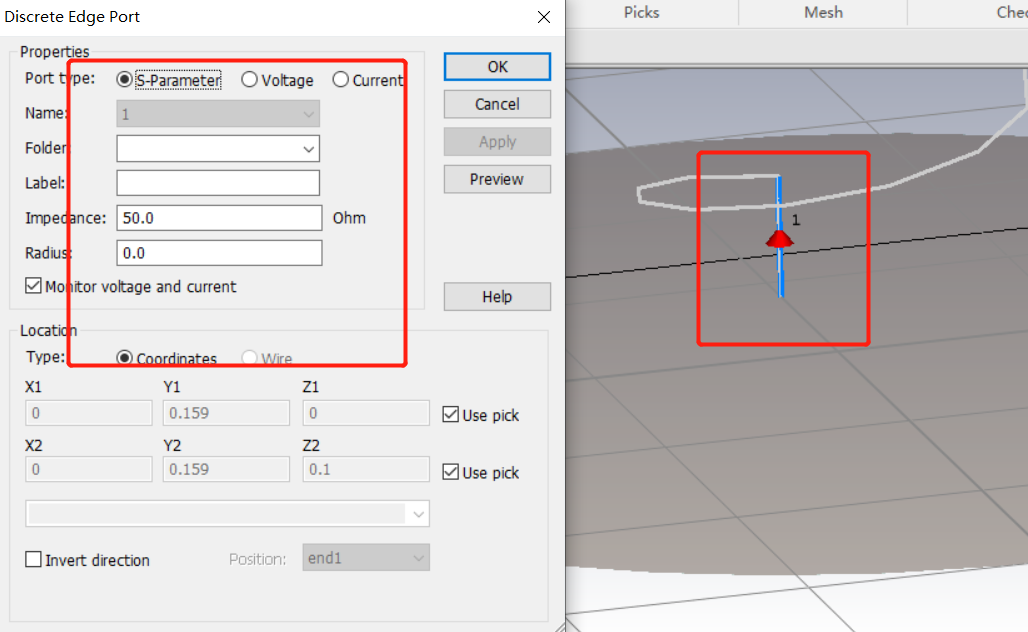

添加激勵源，在位于反射器表面上的直線頂點中定義交點。如下圖所示，在導線的直線段的兩個頂點之間繪制一個生成器。

求解設置，如下所示：

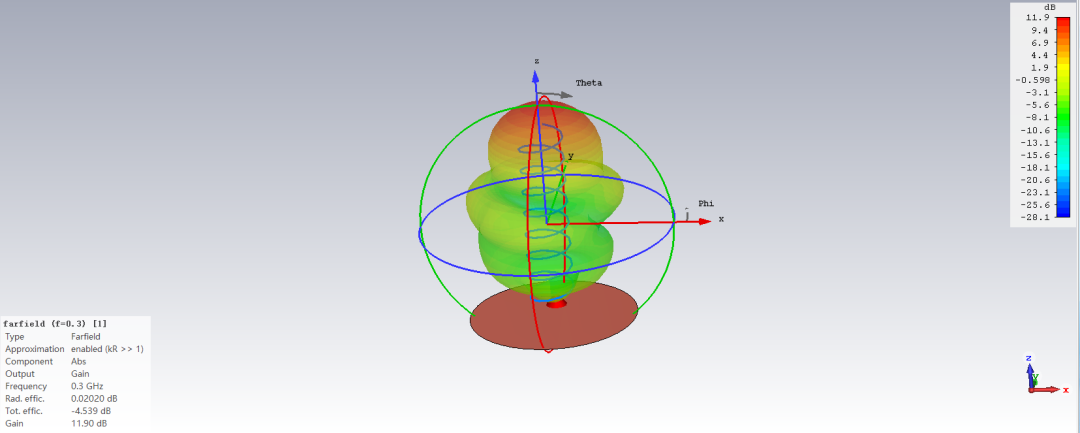

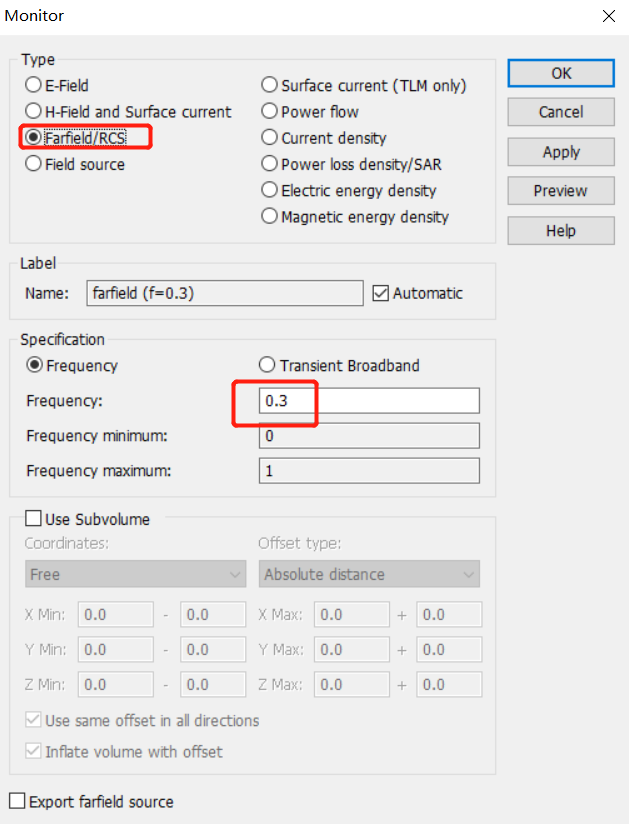

計算并查看遠場方向圖，如下圖所示：
