CST基礎040-導入外部場仿真結果和場源進行仿真分析

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

1. 使用場導入功能

使用Field import功能，將導入的仿真結果應用于其他仿真中！操作命令：Simulation > Sources and Loads > Field lmport。

通過Field Import功能導入外部項目中的仿真結果進行仿真分析。比如，可以通過Field lmport功能將電磁仿真結果應用到結構仿真中，可以對發熱導致的結構變形進行仿真，并將發熱導致的結構變形重新應用到電磁仿真分析中。換句話說，可以對結構變形下產生的電磁特性變化進行仿真分析。

• 在Project一欄調出項目，該項目里保存著從外部導入的Field數據。


• 在一階段調出項目后，自動識別該項目使用的求解器。

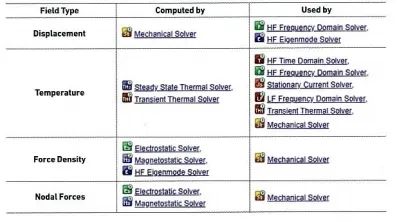

通過右側的表格可以確認，使用什么Solver可以計算什么形態的Field，在什么Solver上進行仿真時可以考慮使用該Solver計算的Field等。如表中所示，通過Computed by這一列羅列的Solver可計算各種Field Type。計算得到的Field可以應用到Used by這一列中羅列的Solver上進行仿真分析。

2. 使用場源功能

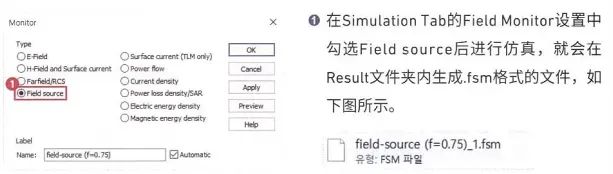

提取和調用Near Field Source，操作命令：Simulation > Sources and Loads > Field Source。

對安裝在汽車或飛機等大型平臺的天線而言，天線相對于平臺來說尺寸非常小，產生多尺度(multiscase)問題很難進行仿真分析。這時候使用Field Source調出保存的Near Field數據將天線結構取而代之，就可以在仿真時避免多尺度問題。

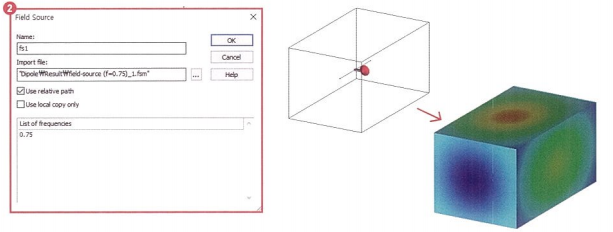

通過Field Source功能調出此文件，就會以邊界盒子的6個面上計算的Near Field數據形態導入天線等特定結構輻射的場結果。

提取Field Source時，距離仿真結構入/10的位置處才能計算更加準確的Field值。換句話說，設置Field Source Monitor時，Subvolume尺寸應該設置成入/10。
