HFSS算微帶線傳輸時的S參數、傳播常數和特性阻抗的問題

最近才想到要學HFSS，唉。早曉得就早點學了，切入正題：
在用HFSS算微帶線傳輸時的S參數、傳播常數和特性阻抗時遇到了很多問題：
1. 應該選模式驅動吧，有一本書上寫著的是選終端驅動，把我郁悶得不曉得哪個是正確的了
2.空氣盒的表面邊界在設成Perfect H？還是不用管直接用默認的Outer？
3.算出來的特性阻抗在一定的頻段范圍內應該都是一個常數吧，我的咋個是在遞增呢？而且很厲害。
高手幫幫我哈，謝謝了

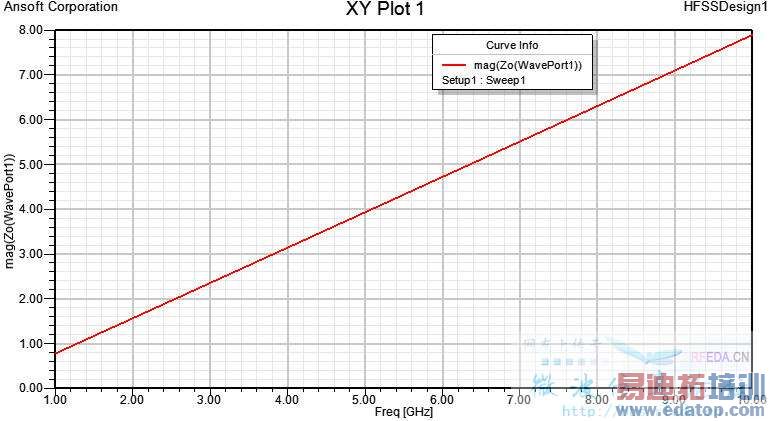

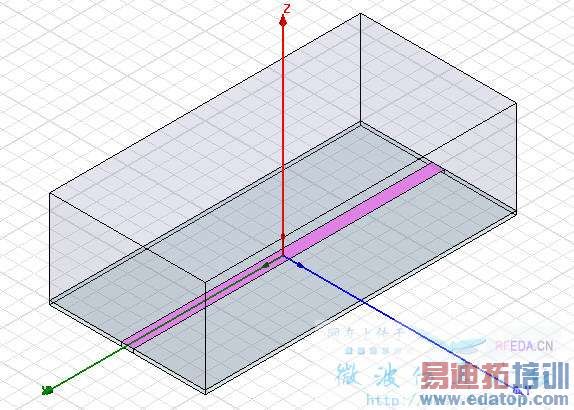

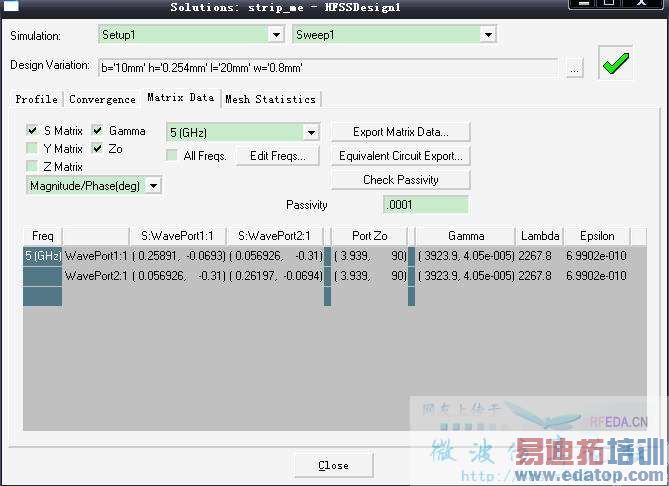

我做的不是天線哈，是普通的傳輸線，把結果貼出來，讓大家看一下對沒：
個人感覺是不對的哦，我沒有進行阻抗歸一化哈

特性阻抗有一定的變換
可以設置成輻射邊界，或是不設置也可以，就是默認的空氣

默認的不是空氣吧 是理想電壁

1. 應該選模式驅動吧，有一本書上寫著的是選終端驅動，把我郁悶得不曉得哪個是正確的了
一般選默認的驅動模式就好，你如果試一下就會發現大多數情況下二者的結果差別不大或者說幾乎沒有差別
2.空氣盒的表面邊界在設成Perfect H？還是不用管直接用默認的Outer？
空氣盒子相當于你實際測天線在暗室中時墻壁上的吸波材料，要設為輻射邊界（rad）
3.算出來的特性阻抗在一定的頻段范圍內應該都是一個常數吧，我的咋個是在遞增呢？而且很厲害。
特性阻抗肯定跟頻率有關系，但是如果天線或者其他設備是寬帶的，就是說在某個頻域內特性阻抗可以基本保持一個值而不會突變。

1. 應該選模式驅動吧，有一本書上寫著的是選終端驅動，把我郁悶得不曉得哪個是正確的了
一般來說選默認的就可以了。而且一般來說二者不會造成很道德區別，或者說大部分時候結果幾乎一樣。具體區別還是看FULLBOOK吧。等你理解了記得告訴我。
2.空氣盒的表面邊界在設成Perfect H？還是不用管直接用默認的Outer？
設為輻射邊界（Rad）.
我的看法是空氣盒子相當于實際中的暗室，而邊界就相當于暗室的墻壁。你要是見過按時的話就知道它周圍都是吸波材料。我們給盒子設邊界為輻射邊界就是這個理想效果。
3.算出來的特性阻抗在一定的頻段范圍內應該都是一個常數吧，我的咋個是在遞增呢？而且很厲害。
首先 特性阻抗一定是頻率的函數，但是如果是寬帶性能的設備，比如寬帶天線，就是說在它工作的頻域，其阻抗可以大致保持一致。比如說vswr理論上要求是1，但一般vswr<1.2或1.5就認為是匹配的。

謝謝大家，我再仔細琢磨琢磨，非常感謝

特性阻抗跟頻率很有關系的，你是做的天線嗎？在諧振頻率上輻射效果應該是最好的，而且阻抗的虛部應該接近零。當然，這是最理想的結果。通常都需要調試的，呵呵。

通常的邊界要設置為RAD吧。如果是測試輻射特性的話。你問的第一個問題確實我也不知道怎么設置，可以兩個都試試，看結果差別大不大。

大家再幫我看看哦，我覺得阻抗是錯的，對應尺寸用ADS算出來阻抗都在50歐左右
