前段時間仿了一個微帶貼片天線，是用帶狀線饋電的，我將帶狀線的兩個地面設置為Perfect E，采用wave port，今天老師提了一個問題，如何確定這兩個地面是等勢面呢？或者在HFSS中如何設置，即定義這兩個地面是等勢面？Ps:我把貼片也設置成Perfect E了。
如果兩個地連在一起就肯定是等勢面了.沒連在一起的話不好說.呵,也不知道這個怎么解釋,截個圖下來或許能看看吧

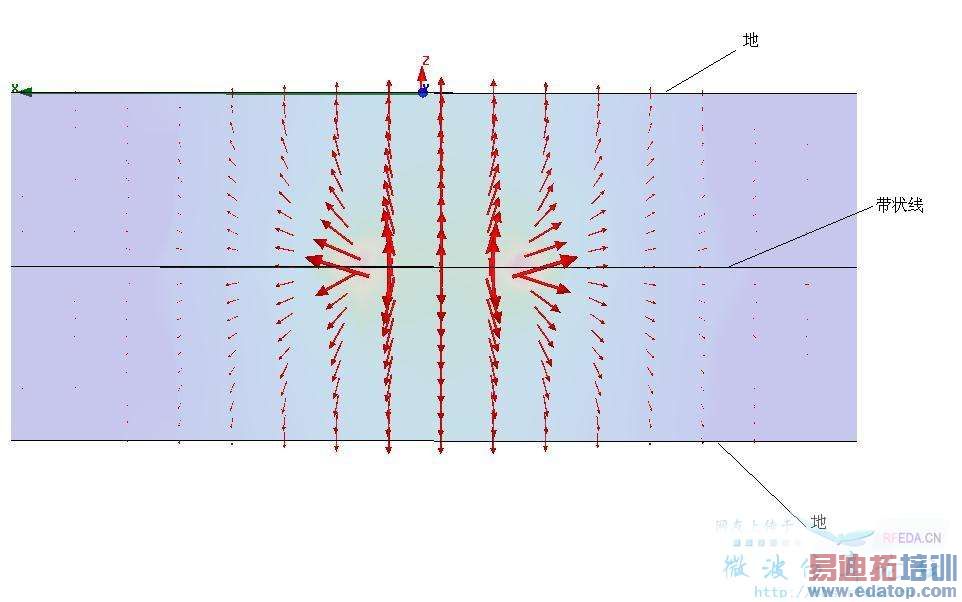

這是wave port端口的場分布圖
如果在兩個地面之間加通孔，實現電氣連接當然可以，不過這樣要打很多通孔，好像會使得這個結構變得復雜，最好能找到更有效的設置方法
你在設置波端口時它已經識別上下兩個PE為地，即為等勢面了。
那貼片也設置成為perfect E了，這樣的話豈不貼片和兩個地面也是等勢的？
不會的，waveport是等效一個波導將波傳輸過來的波導截面，它是通過場去識別的，不是說你設置PE了它就是地。具體我也不太懂，等著看看高手解釋。
嗯，期待高手解釋一下～
