教你在CST中如何定義介電常數為復數

---

復介電常數定義：

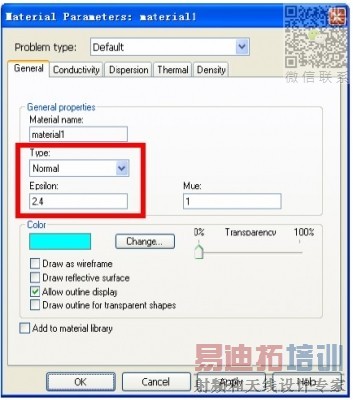

在 CST 中新建一個材料，材料類型設為Normal，在屬性Epsilon 中設置介電常數的實部。注：CST 中定義的是相對介電常數

在導航樹 1D Results→ Materials 中可以看到材料頻譜色散曲線
注：顯示中的 Eps’ 并非介電常數，而是相對介電常數

介電常數虛部的定義：
1) 電導率恒定時的定義

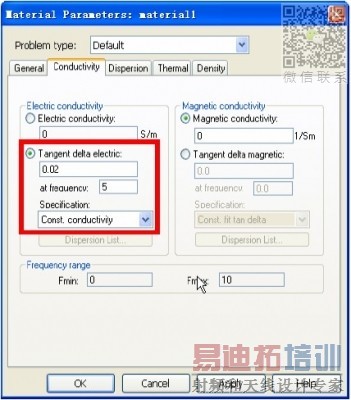

在 Conductivity 選項卡中激活Tangent delta electric，選擇Specification → Const.conductivity 并輸入相應損耗角正切。

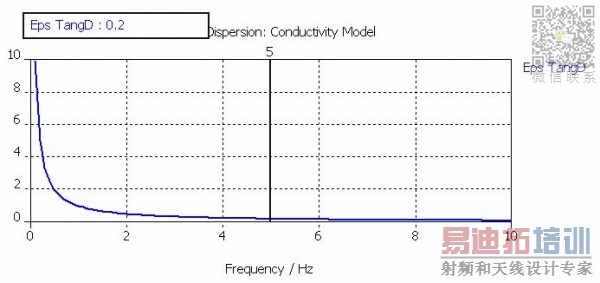

相應的損耗角正切如下圖所示：

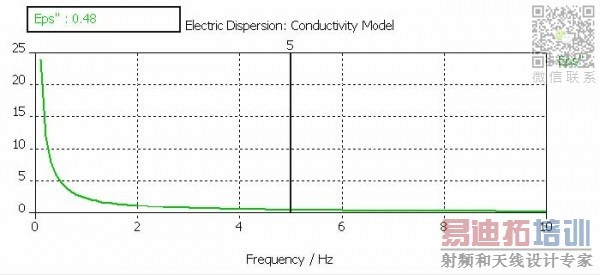

相應的ε’’/ε0 如下圖所示：

2) 基于一階Debye 散射模型的定義

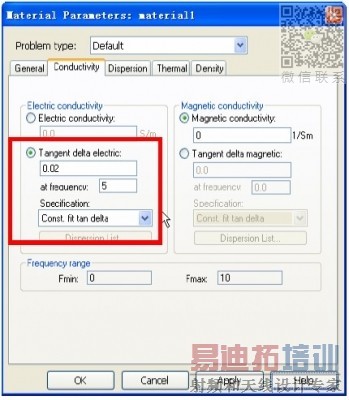

在 Conductivity 選項卡中激活Tangent delta electric，選擇Specification → Const.fit tan delta，并輸入相應損耗角正切。

此時介電常數的實部不再為恒定值：

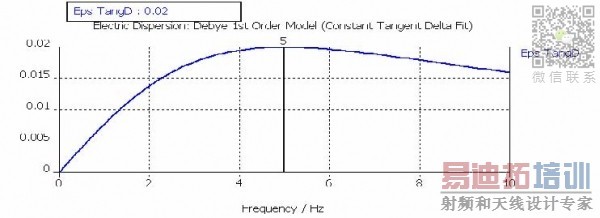

相應的損耗角正切如下圖所示：

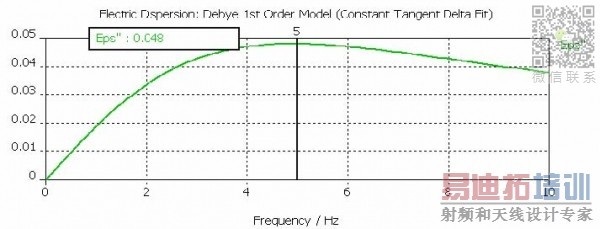

相應的ε’’/ε0 如下圖所示：

3) 已知相應頻點對應的損耗角正切
在 Conductivity 選項卡中激活Tangent delta electric，選擇Specification → Dispersion fit tan delta，點擊Dispersion List 按鈕

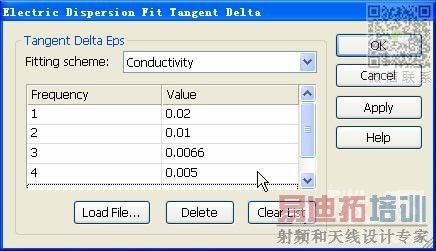

在彈出的相應對話框，輸入頻點及該頻點上的損耗角正切值。這里輸入的值符合f（x）=0.02/x 的分布，與電導率恒定比較符合，因此選擇擬和方案為Conductivity

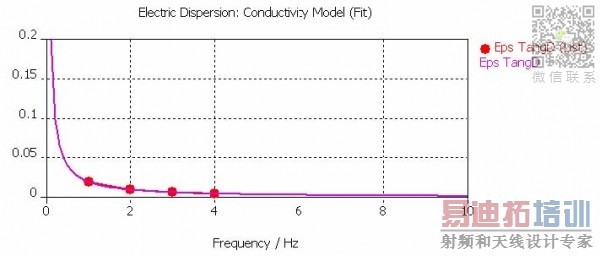

與擬和曲線對應的正切角如下圖所示：

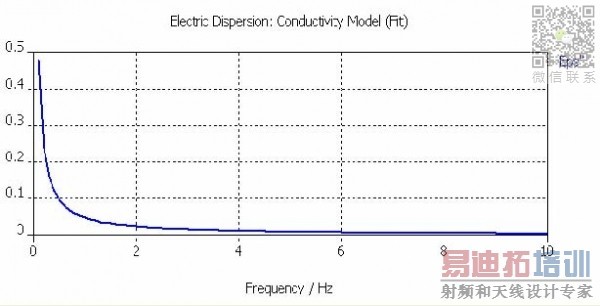

與擬和曲線對應的ε’’/ε0 如下圖所示：
