CST仿真：接收端負載上的波形未完全顯示怎么辦？

---

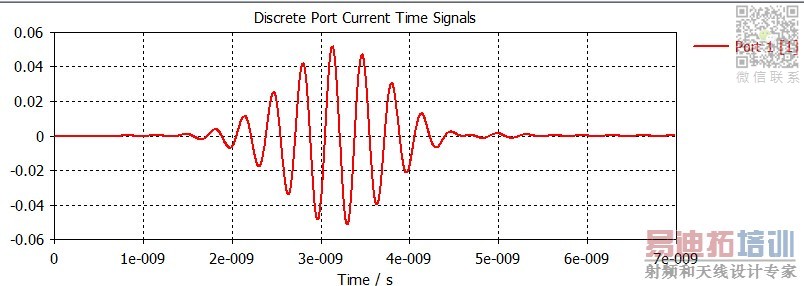

發射天線的電流、電壓波形已穩定完全顯示出來 。

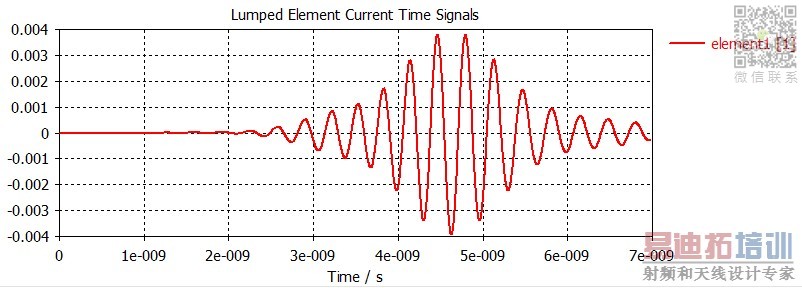

但接收端負載上的波形卻未完全顯示， 后面還有波形 ，但卻不顯示了。

發現的問題：
（1）橫坐標范圍顯示的問題，增大橫坐標范圍發現后面就沒有了，也就是根本沒計算。
（2）增大掃頻范圍，結果還是一樣。
求助，怎樣將接受波形直至穩定完全顯示出來呢?

負載端的信號的“穩定”，應該是你的精度、網格的設置造成的，因為軟件默認為他已經收斂了，就停止計算了！
你可以改一下網格或者精度仿真試試！ 另外你還可以右鍵，進入圖形設置的地方，這只X軸或Y軸的顯示范圍，還可以設置只讓她顯示某一段的波形，還可以拉伸或縮短波形。當然還可以后處理，不過就稍顯麻煩點！

建議增加收斂精度，比如-50dB。 或者延長仿真時間。可以試一下的

請問負載怎么仿真，負載的電阻是怎樣進行設置的，我用的是cst2014,。
我畫一個圓柱作為負載，設置電導率之后，port口設置一個，仿真發現駐波都十幾了，怎么回事
