輻射發射（RE）窄帶噪聲干擾的分析與調試

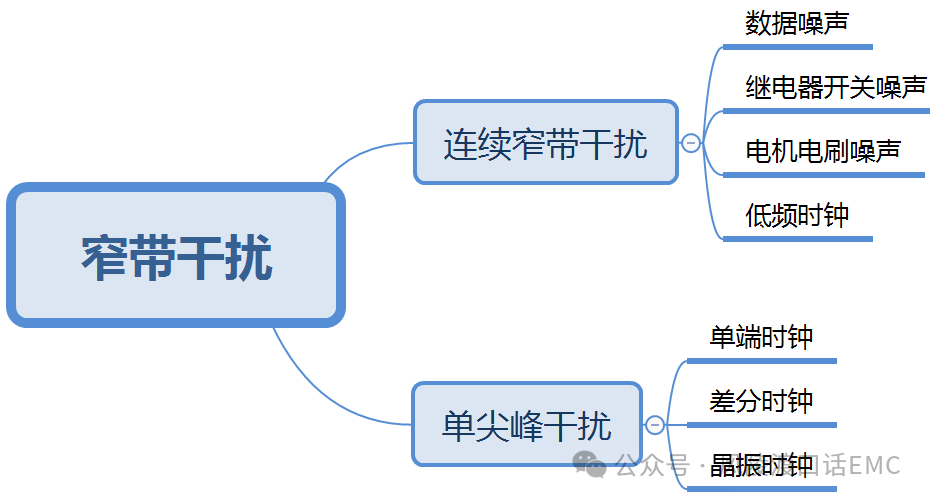

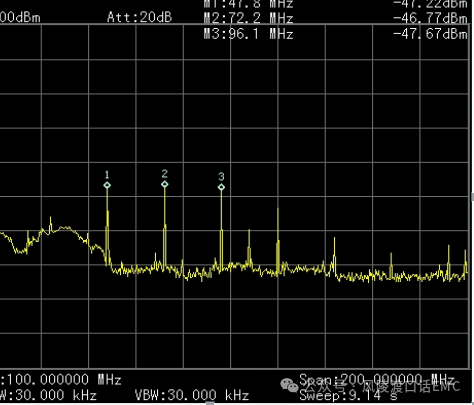

窄帶干擾是指頻率占用比較窄，但干擾功率比較大的干擾信號。窄帶干擾在頻譜圖上表現為連續性密集的尖峰干擾、單個尖峰干擾、多個尖峰干擾等。

01、展頻功能定位法

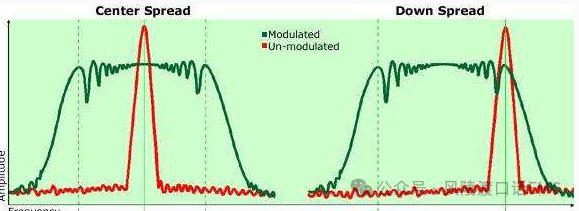

對于DDR時鐘信號、屏?xí)r鐘信號等具有展頻功能的時鐘信號，可以通過展頻定位法來鎖定干擾源的具體位置。尤其是多個相同時鐘信號出現時，通過開關展頻的變化判斷噪聲來自具體的電路模塊。

【備注說明】：尤其是復雜系統設計，可能出現多模塊使用相同的時鐘頻率，或者多個DDR模塊電路使用相同的時鐘頻率，展頻定位法會更加快捷。

02、移頻定位法

對于使用多個相同頻率時鐘信號的復雜系統，時鐘也無展頻功能，可以使用軟件移頻方式將時鐘頻率錯開，則可以快速的判斷噪聲源的位置。

03、降幅定位法

對于使用多個相同頻率時鐘信號的復雜系統，也無時鐘展頻功能，可以通過軟件調幅的方式來降低時鐘信號幅度，來觀察輻射頻點變化情況來判斷干擾源的具體位置。

也可以通過硬件限幅方法來判斷干擾源的具體位置，操作方法是通過串聯電阻、串聯磁珠、或者增加低通濾波器等方式來實現。

【備注說明】具有多個相同頻率時鐘信號的復雜系統，展頻后干擾源也可以通過軟件調幅的方式來判斷干擾具體位置。

04、頻譜與波形定位法

輻射噪聲頻點不是某個時鐘信號的基頻，也不確定噪聲頻點的干擾源時，可以使用頻譜分析儀進行輔助定位，確定干擾源。也可以使用示波器測量信號波形的方式，并根據波形失真情況、波形上升沿/下降沿來輔助判斷噪聲源頭。

【備注說明】對與具備FFT功能的示波器，可以使用FFT功能結合測試波形共同分析定位干擾源的具體位置。
