磁性材料基礎理論

來源：風陵渡口話EMC 更新時間：2024-07-20 閱讀：

01、磁導率

磁導率是表征磁介質磁性的物理量，表示在空間或在磁芯空間中的線圈流過電流后，產生磁通的阻力、或者是其在磁場中導通磁力線的能力，其公式如下：

其中H是磁場強度、B是磁感應強度，磁導率常用來表示，為介質的磁導率，或稱為絕對磁導率。通常使用的是磁介質的相對磁導率μr,其定義為磁導率μ與真空磁導率μ0之比：

初始磁導率

是指基本磁化曲線妥H→0時的磁導率：

磁導率的測量

磁導率的測量是間接測量，測出磁芯片繞組線圈的電感量，再用公式計算出磁芯材料的磁導率，磁導率的測試儀器就是電感測試儀。

L是電感量、D是磁芯的磁路長度、A是磁芯的橫截面積，μ0是真空磁導率，N為線圈的匝數。

02、磁化曲線和磁滯回線

鐵磁材料具有獨特的磁化性質，在一塊未磁化的鐵磁材料的外面密繞線圈，流過線圈的磁化電流從零逐漸增大時，鐵磁材料的磁感應強度B是沿起始磁化曲線隨線圈的磁場強度H變化的，當H增大到最大值后，繼續減小到1，然后恢復到初始0值時，稱B按照這個變化過程所描繪的曲線為磁滯回線。

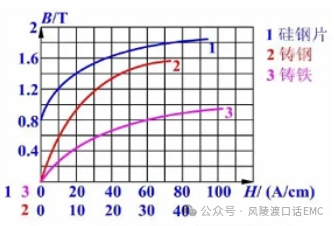

磁滯回線表示磁場強度周期性變化時，強磁性物質磁滯現象的閉合磁化曲線。基本磁化曲線是對磁感應強度最大值取不同的數值，就得到一系列的磁滯回線，連接這些回線頂點的曲線叫基本磁化曲線。
