你了解EMI/EMC對驅動電源的影響？

         由于現在集成電路的速度越來越快，密度越來越大，必然會產生干擾問題，我們就要解決這個干擾。

         集成電路為什么要過EMI/EMC測試呢，嚴格來說所有的電子設備都需要EMI/EMC檢測，EMI/EMC超標的電子設備不但工作不穩定，還會影響其他電子設備，輻射型EMI/EMC甚至?xí)绊懭梭w。

         隨著科技的進步，智能家居已經慢慢步入普通居民的家庭生活中，這也必將是未來生活方式的發展趨勢。在當下的智能家居設備市場上可謂是豐富多彩，各種設備組網方式不盡相同，在成本、功耗、距離等特性上也各有千秋，當然組網方式的不同也直接影響控制技術方式的不同。目前大家廣泛熟知的組網方式包括wifi、Zigbee和藍牙等等，后半段我們也一起來看一下現在的無線傳輸?shù)囊恍┮?guī)則。

什么是EMI/EMC

《EMC》

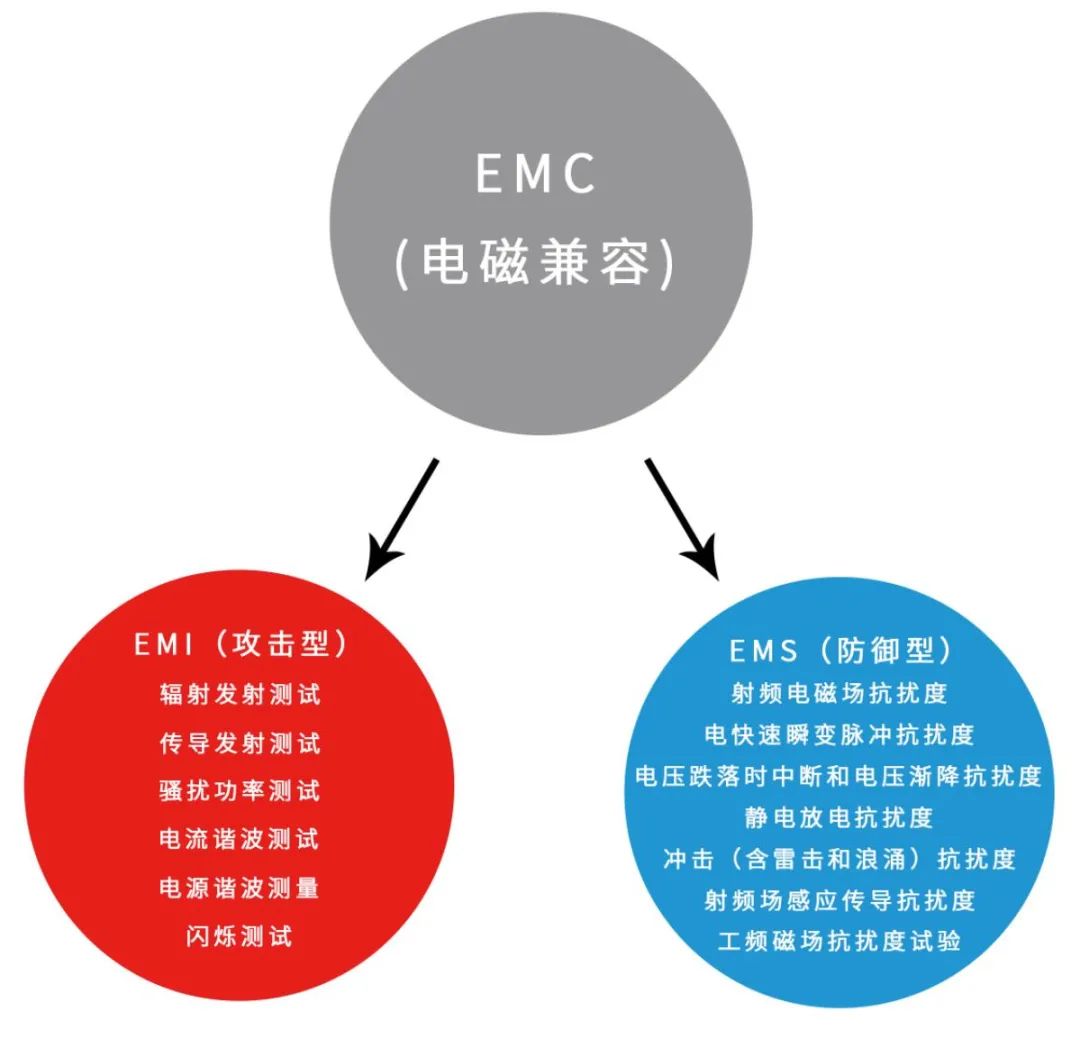

     EMC（Electro?Magnetic?Compatibility）直譯是“電磁兼容性”。EMC這個術語有其非常廣的含義。意思是指設備所產生的電磁能量既不對其它設備產生干擾,也不受其他設備的電磁能量干擾的能力。就像盲人摸象,你摸到的與實際還有很大區別。特別是與設計意圖相反的電磁現象,都看成是EMC問題。電磁能量的檢測、抗電磁干擾性試驗、檢測結果的統計處理、電磁能量輻射抑制技術、雷電和地磁等自然電磁現象、電場磁場對人體的影響、電場強度的國際標準、電磁能量的傳輸途徑、相關標準及限制等均包含在EMC之內。

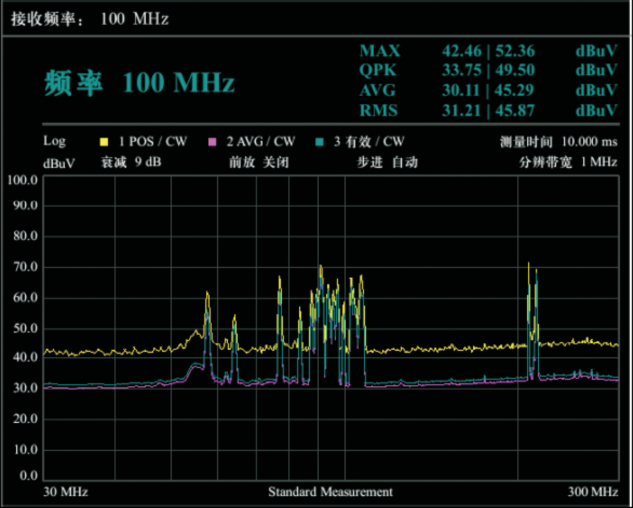

《EMI》

     EMI（Electromagnetic?Interference）“電磁干擾”，可理解為攻擊型。EMI有傳導干擾和輻射干擾兩種。傳導干擾是指通過導電介質把一個電網絡上的信號耦合(干擾)到另一個電網絡。輻射干擾是指干擾源通過空間把其信號耦合(干擾)到另一個電網絡。在高速PCB及系統設計中，高頻信號線、集成電路的引腳、各類接插件等都可能成為具有天線特性的輻射干擾源，能發射電磁波并影響其他系統或本系統內其他子系統的正常工作。所謂“干擾”,就是指設備受到干擾后性能降低以及對其他設備產生干擾的干擾源這二層意思。第一層意思如雷電使收音機產生雜音,摩托車在附近行駛后電視畫面出現雪花,拿起電話后聽到無線電聲音等,這些可以簡稱其為與“BCI（廣播）”“TVI（電視）”“TelI（無線電）”,這些縮寫中都有相同的“I”（干擾），那么EMI標準和EMI檢測是EMI的哪部分呢？理所當然是第二層含義,即干擾源,也包括受到干擾之前的電磁能量。

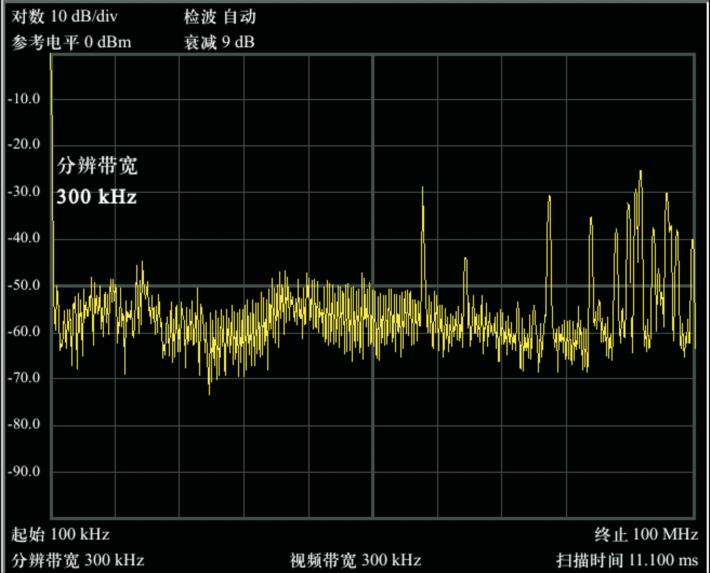

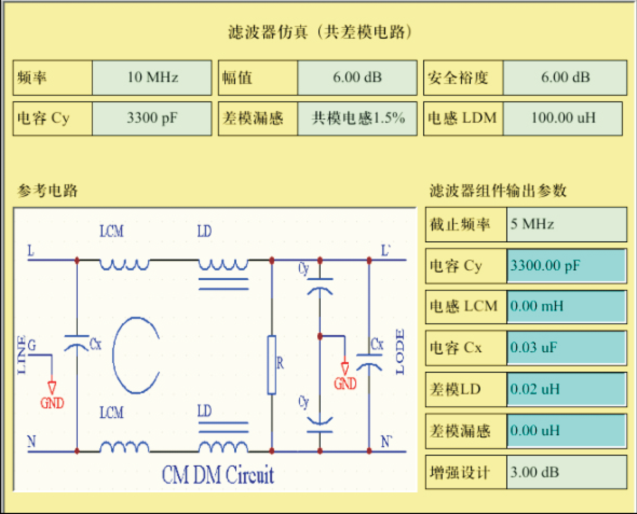

《EMS》

     EMS（Electro?Magnetic?Susceptibility）直譯是“電磁敏感度”，我們可理解為防御型，其意是指由于電磁能量造成性能下降的容易程度。為了通俗易懂,我們將電子設備比喻為人,將電磁能量比做感冒病毒,敏感度就是是否易患感冒。如果不易患感冒,說明免疫力強,也就是英語單詞Immunity,即抗電磁干擾性強。

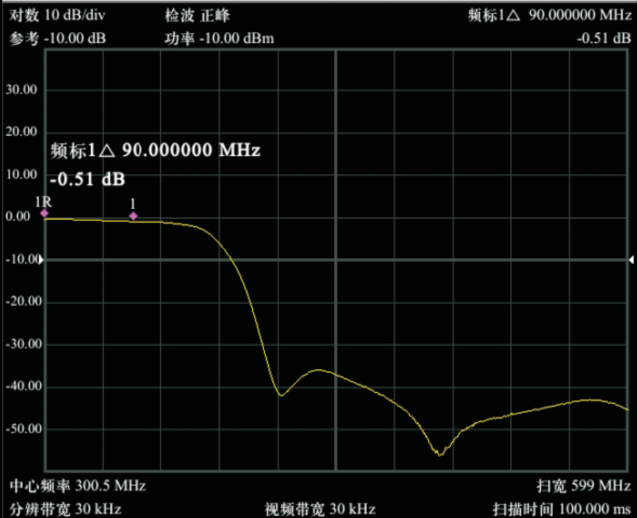

藍牙、WI-FI的測量指標

《輸出功率》

     下痕跡測試儀對初始狀態設置如下：鏈路為跳頻，EUT置為環回（Loop?back）。測試儀發射凈荷為PN9，分組類型為所支持的最大長度的分組，EUT對測試儀發出的分組解碼，并使用相同的分組類型以其最大輸出功率將凈荷回送給測試儀。測試儀在低、中、高三個頻點，對整個突發范圍內測量峰值功率和平均功率。規范要求峰值功率和平均功率各小于23dBm和20dBm，并且滿足以下要求：如EUT的功率等級為1，平均功率>?0dBm；如果EUT的功率等級為2，-6dBm<平均功率<4dBm；如果EUT的功率等級為3，平均功率<0dBm。?

《功率密度》

     初始狀態同（輸出功率），測試儀通過掃頻，在240MHz頻帶范圍內找到對應最大功率的頻點，然后以此頻點進行時域掃描（掃描時間為1分鐘），測出最大值，要求小于20dBm/100kHz。?

《功率控制》

     初始狀態為環回，非跳頻。EUT分別工作在低、中、高三個頻點，回送調制信號為PN9的DH1分組。測試儀通過LMP信令控制EUT輸出功率，并測試功率控制步長的范圍，規范要求在2dB和8dB之間。?

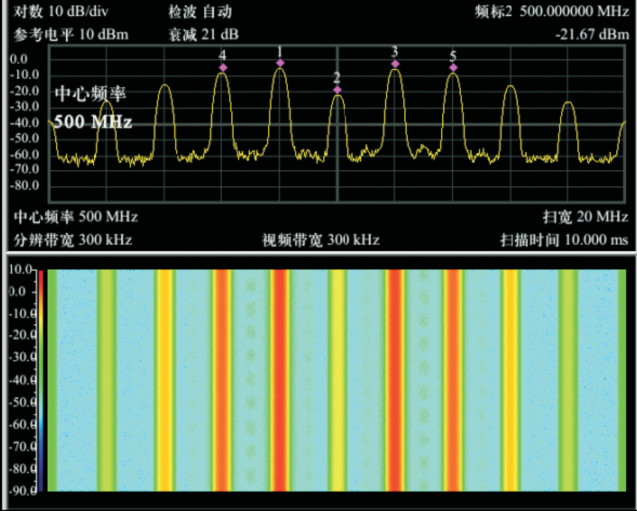

《頻率范圍》

     初始狀態同（功率密度），測試儀對EUT回送的凈荷為PN9的DH1分組掃頻測量。當EUT工作在最低頻點時，測試儀找到功率密度下降-80dBm/Hz時的頻點fL；當EUT工作在最高頻點時，測試儀找到功率密度下降為-80dBm/Hz時的頻點fH。對于79信道的系統，要求fL、fH位于2.4～2.4835GHz范圍內。
