14.4 HFSS SAR計算之創建偶極子天線模型

    1．設置當前繪圖平面

     單擊工具欄快捷按鈕，從其下拉列表中選擇XY，設置當前繪圖平面為xy 面。

    2．創建集總端口平面

    （1）從主菜單欄選擇【Draw】→【Rectangle】命令，或者單擊工具欄的按鈕，進入創建矩形面模型的狀態。

    （2）在狀態欄輸入矩形面的起始點坐標（1.8，0.5，0），即在狀態欄 X、Y、Z 項對應的文本框中分別輸入1.8、0.5、0，如圖 14.12 所示，然后單擊回車鍵確認；接著在狀態欄 dX、dY、dZ 項對應的文本框處分別輸入 3.6、1、0，如圖 14.13 所示，并再次單擊回車鍵確認。此時，彈出矩形面的屬性對話框，選擇對話框的 Attribute 選項卡，Name 項對應的值改為 Source，把矩形面命名為Source；單擊按鈕，完成該矩形面的創建。

圖14.12 狀態欄輸入矩形面的起始點坐標

圖14.13 狀態欄輸入矩形面的長和寬

    3．設置集總端口激勵

    （1）從主菜單欄選擇【Edit】→【Select】→【By Name】命令，打開如圖 14.14 所示的Select Object對話框，選擇Source，并單擊按鈕。此時，選中剛創建的矩形面Source。

圖 14.14 Select Object 對話框

    （2）從主菜單欄選擇【HFSS】→【Excitations】→【Assign】→【Lump Port】命令，打開Lumped Port 對話框，設置集總端口激勵。

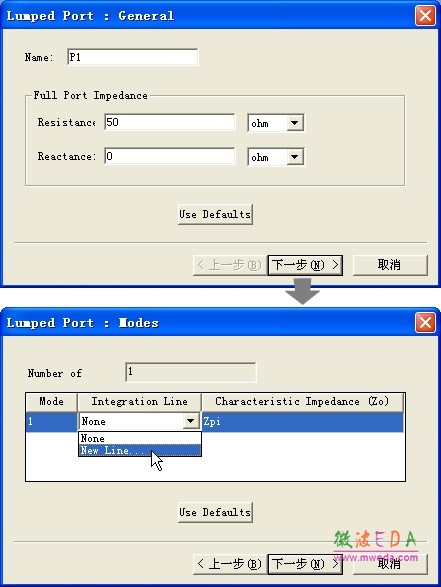

    （3）在對話框的 General 選項卡界面，Name 項輸入端口的名稱P1，然后單擊按鈕， 進入 Modes 選項卡界面。在Modes 選項卡界面，單擊Integration Line 項下面的none，從打開的下拉表中選擇“New Line…”，如圖 14.15 所示。此時，退出對話框，進入設置端口積分線狀態。在 狀態欄 X、Y、Z 項對應的文本框中分別輸入 0、0.5、0，單擊回車鍵確認；繼續在狀態欄 dX、 dY、dZ 項對應的文本框處分別輸入 0、1、0，再次單擊回車鍵確認。此時，退回到 Lumped Port 對話框，一直單擊按鈕，直到完成。

圖 14.15 Lumped Port 對話框

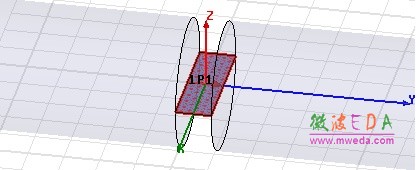

    （4）完成設置后，定義的集總端口激勵如圖 14.16 所示。

圖 14.16 偶極子天線的集總端口激勵
