14.3 新建HFSS SAR計算工程

     新建一個HFSS工程設計，并設置其求解類型為模式驅動求解，建模使用的默認單位為毫米。

    14.3.1 運行HFSS 并新建工程

    雙擊桌面上的 HFSS 快捷方式，啟動HFSS 軟件。HFSS 運行后，會自動新建一個工程文件，選擇主菜單【File】→【Save As】命令，把工程文件另存為 SAR.hfss；然后右鍵單擊工程樹下的設計文件 HFSSDesign1，從彈出菜單中選擇【Rename】命令項，把設計文件重 新命名為 Dipole_Cal。

    14.3.2 設置求解類型

    設置當前設計為模式驅動求解類型。

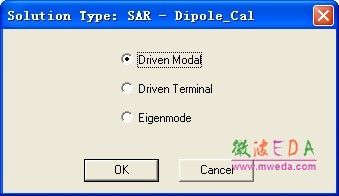

    從主菜單欄選擇【HFSS】→【Solution Type】，打開如圖 14.2 所示的Solution Type 對話框，選中Driven Modal 單選按鈕，然后單擊按鈕，完成設置，退出對話框。

圖14.2 設置求解類型

    14.3.3 設置默認的長度單位

    設置當前設計在創建模型時使用的默認長度單位為毫米。

    從主菜單欄選擇【Modeler】→【Units】命令，打開如圖14.3所示的模型長度單位設置對話框。在該對話框中，Select units 項選擇單位mm，然后單擊按鈕，完成設置，退出對話框。

圖14.3 長度單位設置對話框

    14.3.4 建模相關選項設置

    從主菜單欄中選擇【Tools】→【Options】→【Modeler Options】命令，打開3D Modeler Options 對話框，單擊對話框中的Drawing 選項卡，選中Drawing 選項卡界面的Edit properties of new primitive 復選框，如圖14.4 所示。然后單擊按鈕，退出對話框，完成設置。

圖14.4 3D Modeler Options 對話框
