14.4 HFSS SAR計算之創建偶極子天線模型

    單擊工具欄快捷按鈕，從其下拉列表中選擇ZX，設置當前繪圖平面為zx 面。

    3．創建偶極子天線的第一個臂

    （1）從主菜單欄選擇【 Draw】→【Cylinder】命令，或者在工具欄單擊按鈕，進入創建圓柱體模型的狀態。在三維模型窗口的任意位置單擊鼠標左鍵確定一個點；然后在zx 面上 移動鼠標光標，在繪制出一個圓形后，單擊鼠標左鍵確定第二個點；最后沿著 y 軸方向移動鼠標光標，在繪制出一個圓柱體后，單擊鼠標左鍵確定第三個點。此時，彈出圓柱體屬性對話框。

    （2）單擊對話框的Command 選項卡，在Center Position 項對應的Value 值處輸入圓柱體的底面圓心坐標（0，80.5，0），在Radius 項對應的Value 值處輸入圓柱體的半徑1.8，在 Height 項對應的 Value 值處輸入圓柱體的長度80，如圖14.9（a）所示。

    （3）單擊對話框的Attribute 選項卡，在 Name 項對應的Value 值處輸入圓柱體的名稱 Dipole，確認Material 項對應的材料屬性為pec，其他項保留默認設置，如圖14.9（b）所示。

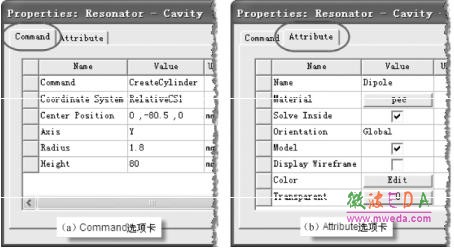

圖14.9 屬性對話框

    （4）然后，單擊屬性對話框的按鈕，完成設置，退出對話框。此時，即創 建了一個圓柱體模型。按下快捷鍵Ctrl+D，適合窗口大小全屏顯示所創建的模型，如圖 14.10 所示。

圖 14.10 偶極子天線的第一個臂

    4．通過鏡像復制操作創建偶極子天線的第二個臂

    （1）單擊選中上面創建的圓柱體模型 Dipole。

    （2）從主菜單欄選擇【Edit】→【Duplicate】→【Mirror】命令，或者單擊工具欄的按鈕，進入鏡像復制操作狀態。

    （3）在狀態欄 X、Y、Z 對應的文本框中分別輸入 0、0 和0，并單擊回車鍵確認，設置鏡像面經過相對坐標系RelativeCS1 的原點位置；然后在狀態欄 dX、dY、dZ 對應的文本框中分別輸入 0、1 和 0，確定鏡像面法線方向為沿著y 軸方向，再次單擊回車鍵確認。

    （4）在彈出的屬性對話框中直接單擊按鈕，此時，即創建了偶極子天線第二個臂的模型，該模型自動命名為Dipole_1。

    （5）按下快捷鍵 Ctrl+D，適合窗口大小全屏顯示已創建的模型，如圖 14.11 所示。

圖 14.11 偶極子天線的兩個臂

    5．通過合并操作把兩個圓柱體合并成一個物體

    （1）按下快捷鍵 Ctrl+A，選中所有物體模型。

    （2）從主菜單欄選擇【Modeler】→【Boolean】→【Unite】命令，或者單擊工具欄按鈕，執行合并操作，把選中的兩個圓柱體合并生成一個物體，合并后物體的名稱為Dipole。
