仿真結束之后有些圖示如何得來的？
最近看了一篇帖子http://bbs.rfeda.cn/read-htm-tid-76212.html上面有些圖，可是我怎么為什么得不到下面的圖呀?

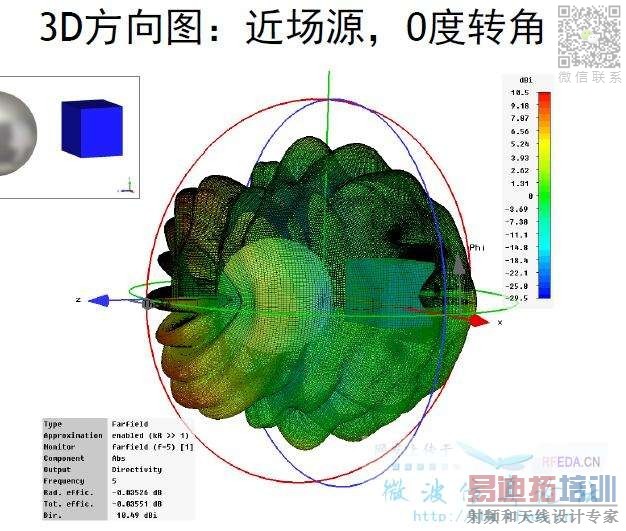

第一張圖：

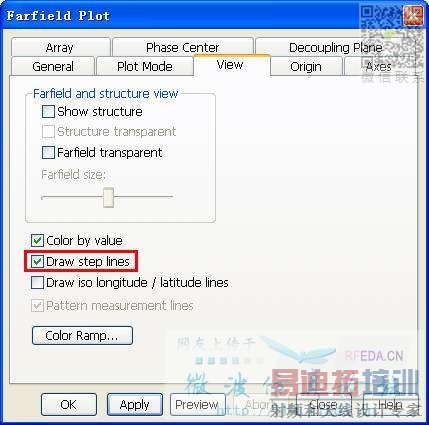

遠場屬性里面，勾選draw step lines

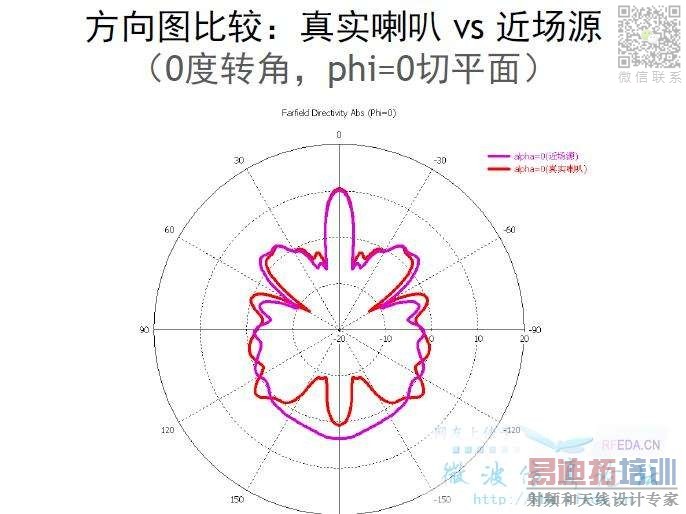

第二張圖是把結果復制到同一個文件夾里面
請問一下這個Farfield Plot 選項在哪里呀?我怎么沒有找到。還有就是這個選項是在真實喇叭那個模型中，還是近場源那個模型中呀?對于第二張圖我不知道怎么復制呀，為什么我復制圖形之后就會是一系列的數值，這個復制是在result文件夾中進行的嗎?我的result里面的文件都打不開呀。
不好意思哈，我好多東西都不會，麻煩您了。
我又試了一下，發覺我把我的源設置為遠場源就可以，可是這個是設置近場源的呀，我也要用的是近場源呀?那個帖子說的也是近場源等效的問題呀。還有就是我導入的時候同一個源導入farfield與導入field source之后仿真結果會有區別嗎?
farfield是在場監視器里設置的，仿真結果出來以后再調出屬性，可能就應該是1樓所看的那張圖吧。
一個一個來
Farfield plot 是在遠場視圖上點右鍵，然后選擇Farfield properties，就能看到了
第二張圖的復制，首先把遠場圖改成2D的結果，然后在鍵盤上按Ctrl+C，在1D結果中新建文件夾，然后Ctrl+V，就可以了
知道了，謝謝哈
